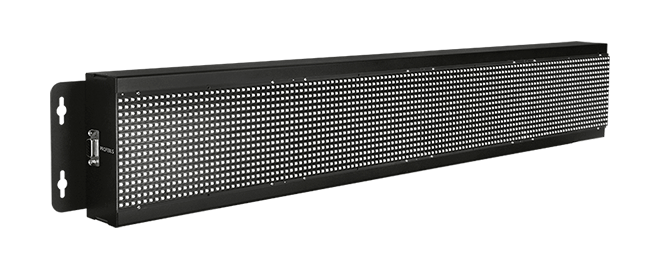

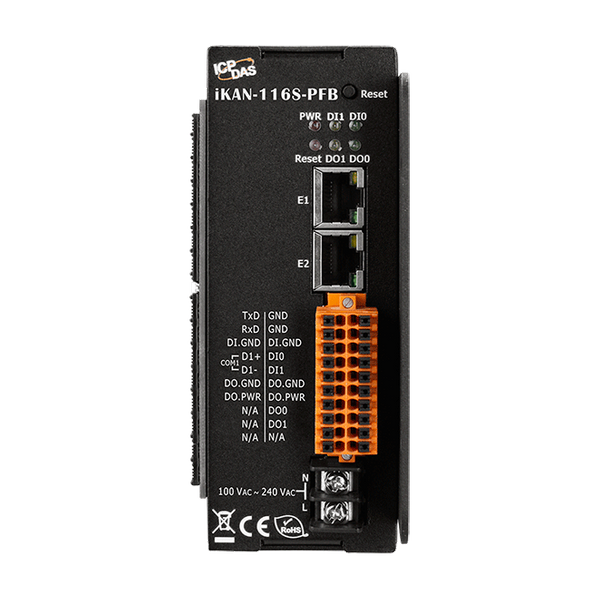

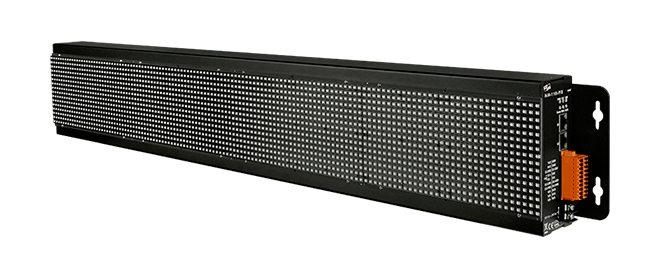

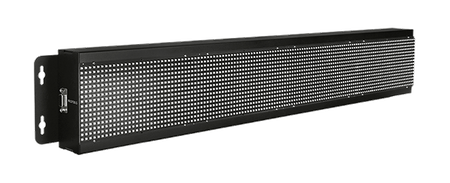

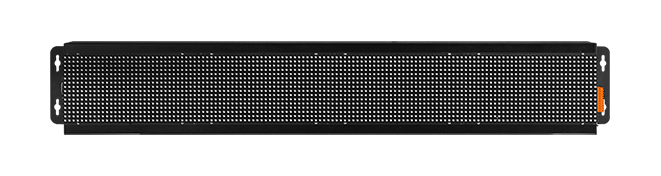

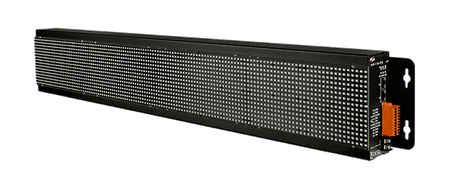

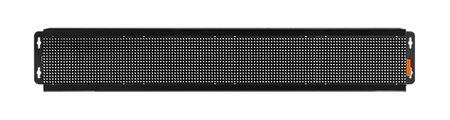

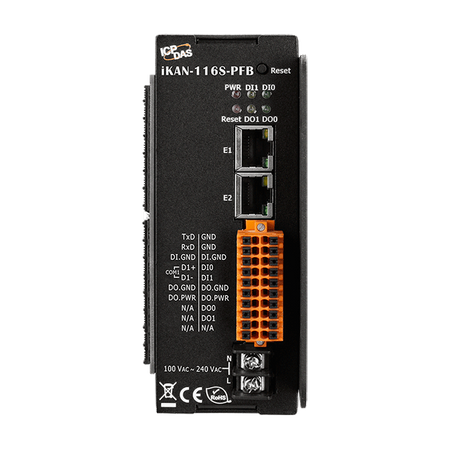

Name: iKAN-116S-PFB - Available soon
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Interfejs użytkownika oparty na przeglądarce
Wbudowany interfejs PROFIBUS
Wyświetlacz 7-kolorowy o wysokości tekstu 16/11,5 cm
Możliwość przechowywania do 128 wiadomości z konfiguracją priorytetów
Obsługa wielu języków (glify dla alfabetów arabskiego, indyjskiego i tajskiego nie są wliczone)
Dostępne 168 zmiennych do wyświetlania danych w czasie rzeczywistym
Możliwość zdalnego sterowania za pomocą PLC, PC lub smartfona
Obsługa protokołów Modbus TCP/Modbus RTU/CGI
Możliwość wyświetlania indeksów jakości powietrza wewnętrznego z modułów DL bez kontrolera

Wprowadzenie

Seria iKAN to rodzina przemysłowych urządzeń wyświetlających wiadomości LED, które zapewniają przemysłowej jakości odporność na zakłócenia oraz niezawodność i stabilność. Obsługiwane są znaki ASCII i Unicode, które można używać do wyświetlania sformatowanych wiadomości w wielu językach. Wsparcie dla popularnego protokołu przemysłowego Modbus umożliwia łatwą integrację urządzeń iKAN z istniejącymi środowiskami PLC i SCADA.

Seria iKAN umożliwia wyświetlanie sformatowanych wiadomości w czasie rzeczywistym, przy użyciu danych zapisanych z komputera PC lub PLC. Dostępnych jest siedem kolorów tekstu, które można używać do wskazywania różnych stopni ważności wiadomości, co znacznie zwiększa czytelność wiadomości w środowisku przemysłowym.

Wiadomości można edytować za pomocą standardowej przeglądarki internetowej, takiej jak Google Chrome, Firefox lub IE itp., na komputerze PC, urządzeniu mobilnym lub smartfonie, bez ograniczeń związanych z określonymi narzędziami kontrolnymi lub programami. Dzięki otwartemu interfejsowi użytkownika i możliwości wyświetlania danych w czasie rzeczywistym, seria wyświetlaczy iKAN jest wysoce odpowiednia do zastosowania w różnych przestrzeniach wewnętrznych lub półotwartych, w tym w centrach handlowych, stacjach kolejowych i obszarach przemysłowych.

Inteligentna kontrola za pomocą smartfona

Wyświetlacz iKAN pozwala na edytowanie wiadomości i kontrolowanie wyświetlacza za pomocą smartfona. Jest to bardzo przydatne, gdy trzeba szybko i efektywnie wyświetlić wiadomość awaryjną do dużej liczby odbiorców.

Ocena IP65

Model iKAN IP65 jest całkowicie wodoodporny i pyłoszczelny, dzięki czemu może być instalowany w brudnych, zanieczyszczonych lub półotwartych środowiskach, takich jak okapy, otwarte hale, zadaszenia na świeżym powietrzu czy pod dachem.

Priorytet wiadomości

Wiadomości z priorytetem natychmiastowym mają wyższy priorytet niż inne wiadomości. Gdy wiadomość z priorytetem natychmiastowym jest włączona, zwykła wiadomość aktualnie wyświetlana zostanie zawieszona do momentu wyłączenia wiadomości natychmiastowej. Ta funkcja pozwala na wyświetlenie najważniejszych informacji w sytuacji awaryjnej.

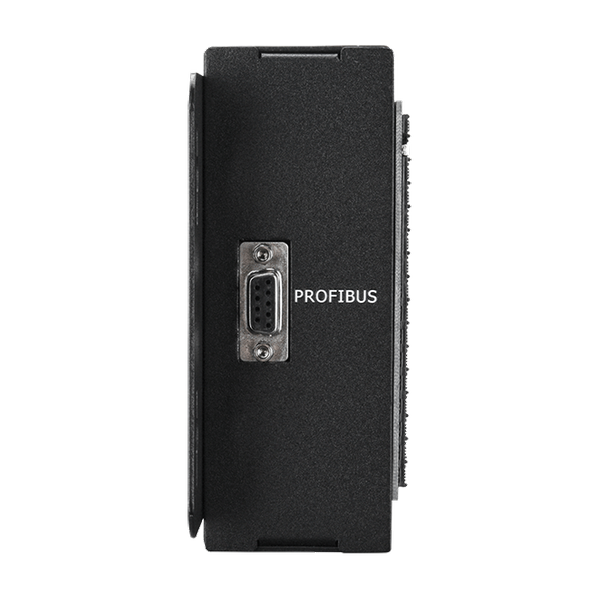

Obsługa protokołu PROFIBUS DP Seria iKAN-PFB zawiera wbudowany interfejs komunikacyjny PROFIBUS, co oznacza, że urządzenie główne PROFIBUS może bezpośrednio kontrolować ustawienia wiadomości dla serii iKAN-PFB i modyfikować zmienne osadzone w wiadomości za pomocą protokołu PROFIBUS DP.

Zastosowania

HMI PLC

Gdy PLC jest skonfigurowany jako główne urządzenie PROFIBUS, jest w stanie odczytać dane z urządzenia Modbus RTU za pośrednictwem modułu GW-7552 i przesłać je do zdalnego komputera PC. Oznacza to, że PLC może następnie kontrolować ustawienia wiadomości na wyświetlaczu iKAN-116-PFB. Lokalni operatorzy mogą odczytywać dane operacyjne w czasie rzeczywistym dotyczące przepływu cieczy w chłodnicy, temperatury wody lodowej i zużycia energii itp. z wyświetlacza iKAN-116-PFB.

Wyświetlacz jakości powietrza wewnętrznego

Gdy PLC jest skonfigurowany jako główne urządzenie PROFIBUS, będzie przesyłało dane dotyczące statusu alarmu I/O maszyny (z modułu PROFI-5000), zużycia energii systemu (z modułu PM-3033-MTCP przez moduł GW-7553) do zdalnego komputera PC w czasie rzeczywistym, co oznacza, że PLC będzie w stanie kontrolować ustawienia wiadomości na wyświetlaczu iKAN-116-PFB. Lokalni operatorzy będą mogli odczytywać dane operacyjne w czasie rzeczywistym dotyczące statusu alarmu maszyny, prędkości obrotowej silnika (RPM), temperatury roboczej oraz prądu/napięcia roboczego itp. z wyświetlacza iKAN-116-PFB.

Parametry techniczne:

Product Range:	iKAN LED Message Display
Wyświetl
Display: Size:	Line: 1 , ASCII Characters: 16 , Unicode Characters: 8
Display: Real Time Clock:	Date and time, 24 hour format including second, minute, hour, date, day of the week, month, year
Display: Character Sets:	16 x 16 Unicode or 8 x 16 ASCII
Display: Color:	Red, Blue, Yellow, Green, Light Blue, Purple or White
Display: Data Pool:	40 Coil values, 64 Float values, and 64 Integer values
Display: Message Pool:	64 common messages and 10 instant messages Up to 40 Unicode characters or 100 ASCII characters each
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100 Base-TX
Ethernet: Protocol:	Modbus TCP Master/Slave, Max. 8/8 connections
Ethernet: Configuration:	Web-based User Interface
Porty COM
Porty COM: Porty:	RS-232 or RS-485. , Note that the interfaces cannot be used simultaneously
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Data Format:	N81, E81, O81
COM Ports: Protocol:	Modbus RTU Master/Slave
PROFIBUS
PROFIBUS: Controller:	Profichip VPC3+C
PROFIBUS: Transceiver:	ADI ADM2486
PROFIBUS: Baud Rate:	9.6k, 19.2k, 45.45k, 93.75k, 187.5k, 500k, 1.5M, 3M, 6M, 12M
PROFIBUS: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
PROFIBUS: Protocol:	DPV0
Power
Power: Input Range:	100 ~ 240 VAC
Power: Consumption:	0.25 A @ 110 VAC, , 0.125 A @ 220 VAC
Mechaniczny
Mechanical: Casing:	Aluminum
Mechanical: Dimensions (mm):	834 x 130 x 54 (W x L x D)
Mechanical: Installation:	Wall mounting
Mechanical: Weight:	2 Kg
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Storage Temperature:	-10 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available soon
