Główne cechy
• Obsługa protokołów OPC UA Server/Klient i MQTT Klient
• Obsługa RESTful API przez HTTP i HTTPS
• Obsługa jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa skalowania dla konwersji sygnałów analogowych
• Obsługa ustawień funkcji logicznych: IF, THEN, ELSE
• Obsługa harmonogramu: wykonywanie ustawionych reguł w określonym czasie
• Obsługa dziennika zdarzeń: rejestracja zmian I/O w celu śledzenia urządzeń
• Obsługa oprogramowania zarządzającego IoTstar Cloud
• Wbudowany serwer WWW zapewniający interfejs użytkownika
• Kanały I/O: 4 x AO, 5 x DO, 5 x DI
• Przełącznik Ethernet z dwoma portami dla topologii łańcuchowej
• Zgodność z IEEE 802.3af Power over Ethernet (PoE)
Wprowadzenie

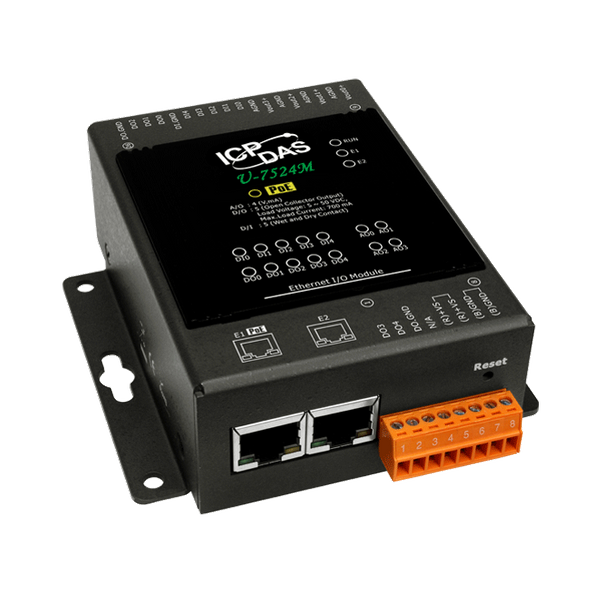

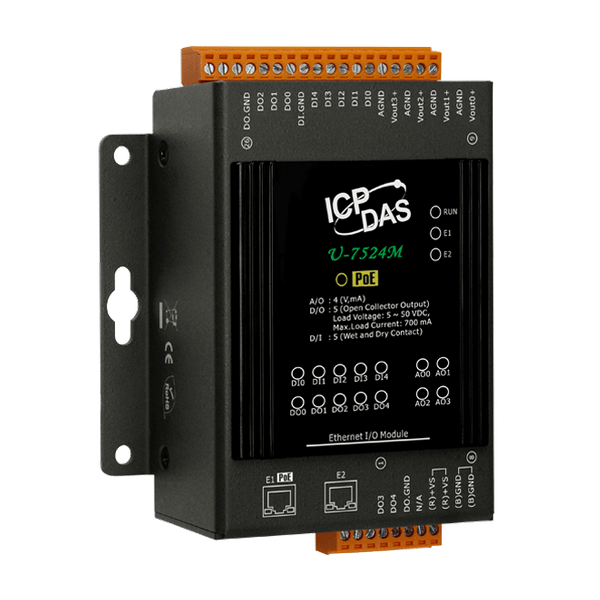

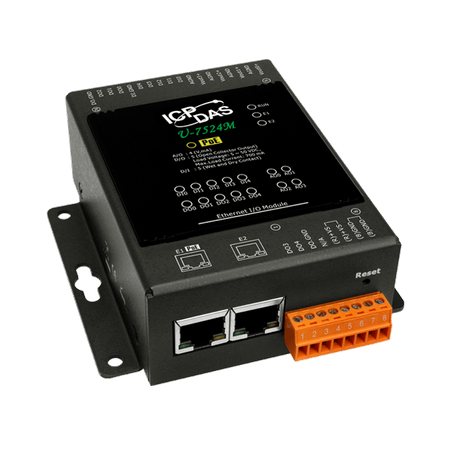

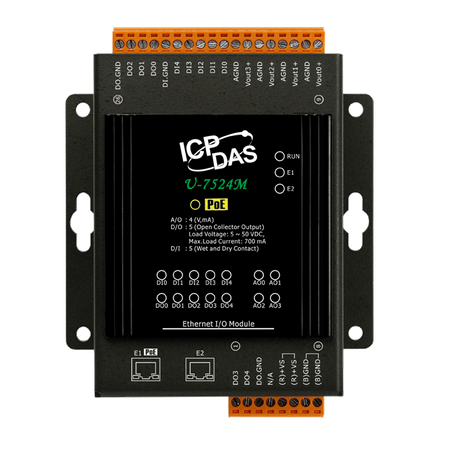

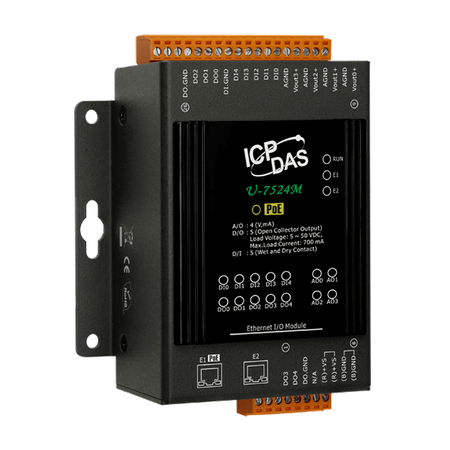

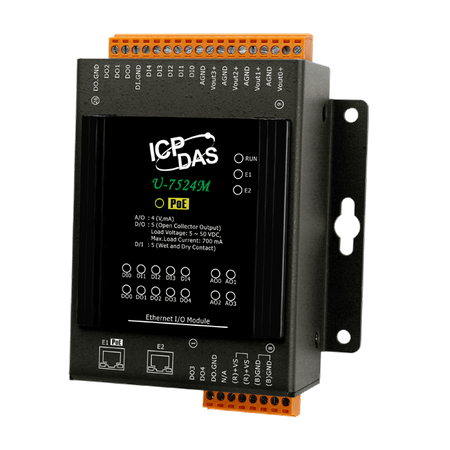

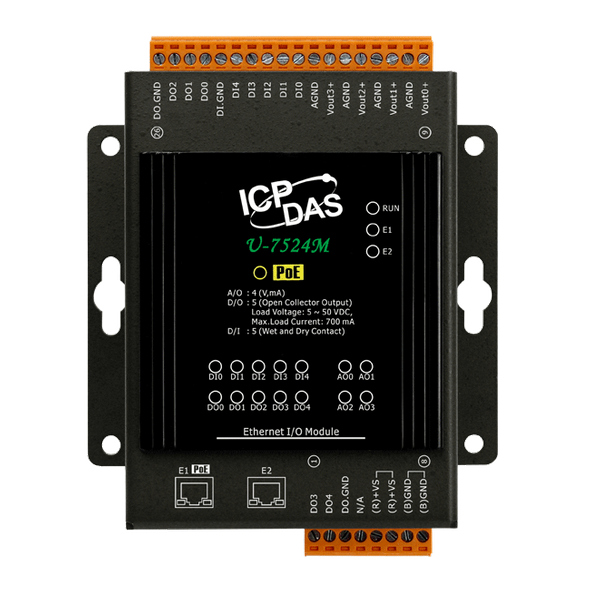

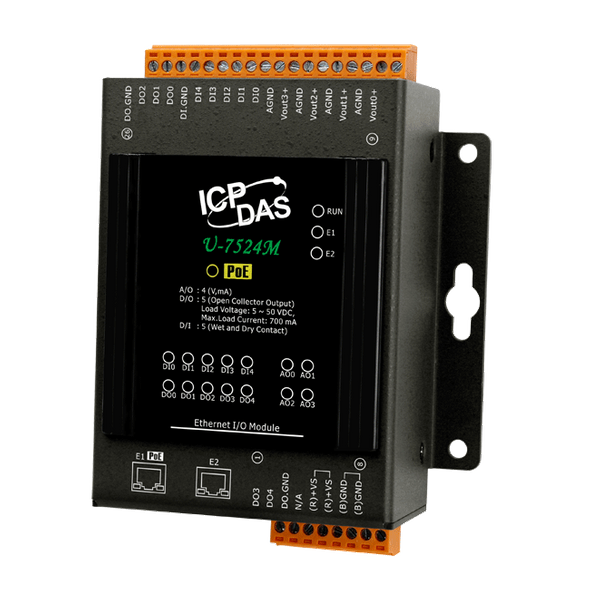

U-7524M to moduł UA I/O, który zapewnia 4 wejścia analogowe, 5 wejść cyfrowych i 5 wyjść cyfrowych.
Posiada wbudowany przełącznik Ethernet z dwoma portami, umożliwiający topologię łańcuchową. Okablowanie jest bardzo proste
i może obniżyć całkowity koszt kabli i przełączników. Moduł zgodny ze specyfikacją Power over Ethernet (PoE) IEEE 802.3af (Klasa 2),
pozwala na zasilanie poprzez pary Ethernetowe. Ta funkcja zapewnia większą elastyczność i wydajność, upraszczając projektowanie systemu,
oszczędzając miejsce i zmniejszając ilość okablowania oraz gniazd zasilania. Oferuje interfejs użytkownika Web do konfigurowania,
kontrolowania i monitorowania modułów, połączeń oraz statusów I/O za pomocą przeglądarki internetowej. Jest to łatwe, szybkie
i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O obsługuje protokoły OPC UA Server / Klient, MQTT Klient oraz RESTful API (mogą działać jednocześnie).
Użytkownicy mogą wybrać tryb sieciowy zgodnie z ich potrzebami, a także przesyłać wartości wbudowanych kanałów I/O do systemu chmurowego
lub systemu sterowania do wyświetlania, analizy lub strategii. Obsługuje skalowanie, umożliwiając konwersję sygnału analogowego na bardziej czytelną wartość.
Obsługuje ustawienia reguł logicznych IF, THEN, ELSE, umożliwiając określanie warunków/czynności dla I/O i punktów wirtualnych;
oferuje funkcję harmonogramu do wykonywania ustawionych reguł w określonym czasie; Obsługuje funkcję RESTful API, umożliwiając
odczyt/zapis I/O i punktów wirtualnych przez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 4 |
| Analog Output: Type: | Voltage, Current |
| Wyjście analogowe: Zakres: | +0 to +5 VDC, ±5 VDC, +0 to +10 VDC, ,
±10 VDC, 0 to 20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Open Wire Detection: | For 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 5 |
| Wejście cyfrowe/licznik: Typ: | Dry Contact, Wet Contact |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +1 VDC (max.) |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +3.5 ~ +30 VDC |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Effective Distance: | 500m (max.) |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +30 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 5 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 600 mA/channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 5.5 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
