Główne cechy
- Częstotliwość pracy ISM 2.4 GHz
- W pełni zgodny ze specyfikacją 2.4G IEEE 802.15.4 / ZigBee
- Zasięg transmisji bezprzewodowej do 700 m (domyślnie)
- Regulowana moc wyjściowa transmisji RF
- Zewnętrzne przełączniki DIP i obrotowe dla łatwej konfiguracji
- Oprogramowanie konfiguracyjne GUI (wersja Windows)
- Wspiera szyfrowanie AES-128 dla komunikacji bezprzewodowej (pasywne)
- Wspiera funkcję repeatera ZigBee
- 6 kanałów wejść cyfrowych i 4 kanały wyjść przekaźnikowych
- Wszystkie kanały mogą być używane jako liczniki 16-bitowe
- Ochrona ESD i przepięciowa
- Konfigurowanie wartości początkowej i wartości bezpiecznej
- Możliwość montażu na szynie DIN
Wprowadzenie

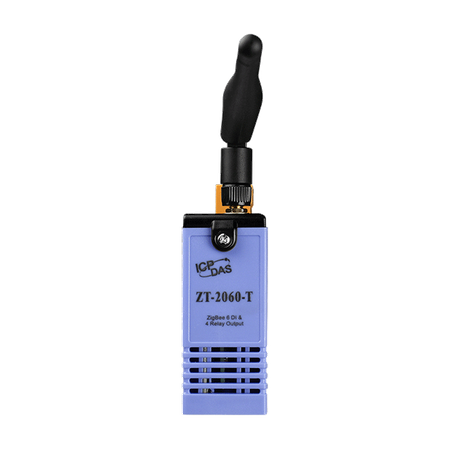

Moduł ZT-2060 oferuje 4 kanały wyjść przekaźnikowych typu A i 6 kanałów wejść cyfrowych, z których każdy posiada izolację fotokopułkową. Dodatkowo, można wybrać wejście typu sink lub source przez połączenia przewodowe. Kanały wejść cyfrowych mogą być używane jako liczniki 16-bitowe, a kanały przekaźnikowe mogą być skonfigurowane do wartości początkowej i bezpiecznej wyjść cyfrowych. ZT-2060 posiada 10 wskaźników LED do wyświetlania statusu kanałów oraz ochronę ESD 4 kV i 3000 VDC izolacji wewnątrz modułu. Użytkownicy mogą łatwo skonfigurować adres modułu, protokół, sumę kontrolną, ustawienia ZB-PID i ZB-channel za pomocą kombinacji przełączników obrotowych i DIP.
Zastosowania
| Product Range: | ZigBee |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | 4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV Contact for Power Line, Communication Line ,
and each Channel, 8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | 3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
6x Digital Input ,
4 x Digital Output |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz, 5 Omni-Directional |
| ZigBee: Certifications: | FCC/FCC ID, CE (RED excluded) |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Protocol: | Supports DCON and Modbus RTU Protocols |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) (Max. 19 dBm) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 6 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Wet: +3.5 VDC ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | Wet: Max. +1 VDC |
| Digital Input: Input Impedance: | 3 kΩ, 0.33 W |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 6 |
| Digital Input/Counter: Max. Counts: | 16-bit (65535) |
| Digital Input/Counter: Frequency: | 100 Hz Max. |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 4 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O) |
| Relay Output: Contact Rating: | 5 A @ (250 VAC/30 VDC) |
| Relay Output: Operate Time: | 10 ms |
| Relay Output: Release Time: | 5 ms |
| Relay Output: Electrical Endurance: | 100,000 ops |
| Relay Output: Mechanical Endurance: | 20,000,000 ops at no load (300 ops/minute) |
| Relay Output: Power on Value: | Yes, Programmable |
| Relay Output: Safe Value: | Yes, Programmable |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | Max. 1.4 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 96 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
