Główne cechy
• Obsługa OPC UA Server / Client i MQTT Client
• Obsługa RESTful API przez HTTP i HTTPS
• Obsługa jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa skalowania sygnału analogowego
• Obsługa ustawiania reguł funkcji logicznych: IF, THEN, ELSE
• Obsługa harmonogramu: wykonywanie ustawionych reguł o określonym czasie.
• Obsługa logu zdarzeń: rejestrowanie zmian I/O dla śledzenia urządzenia
• Obsługa oprogramowania zarządzającego IoTstar w chmurze.
• Wbudowany serwer WWW zapewniający interfejs użytkownika
• Kanały I/O: 4 x DI, 4 x AI, 4 x AO
• Switch Ethernet z dwoma portami do topologii daisy-chain
• Zgodność z IEEE 802.3af Power over Ethernet (PoE)
Wprowadzenie

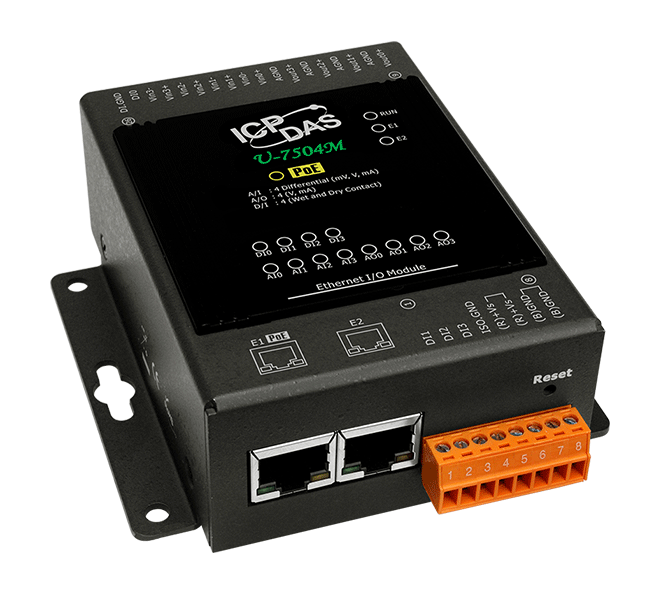

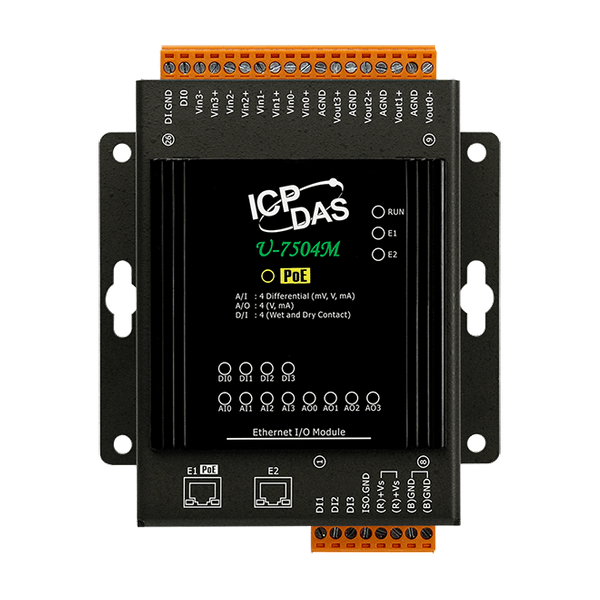

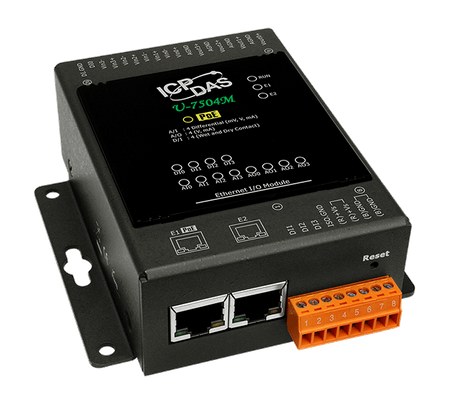

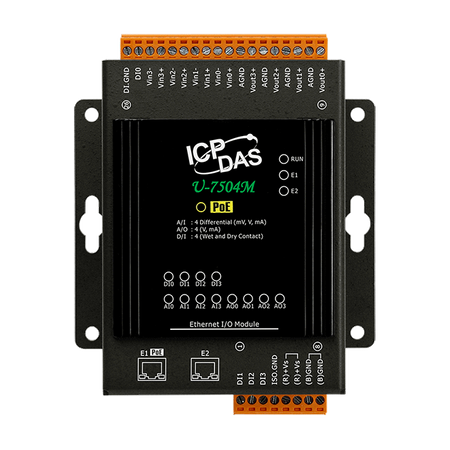

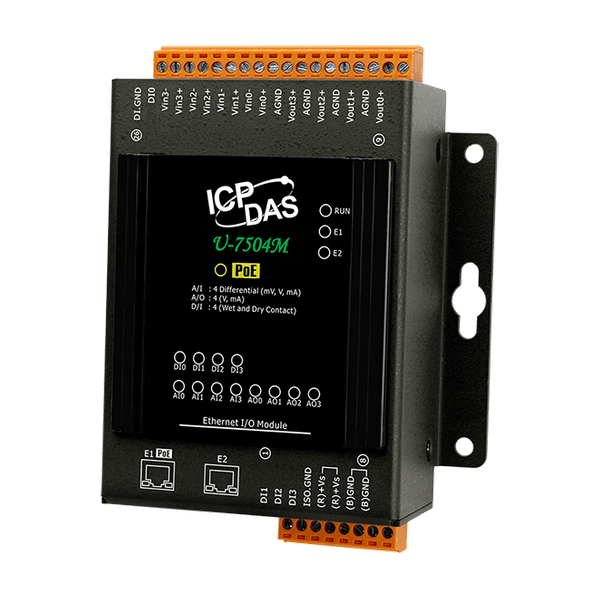

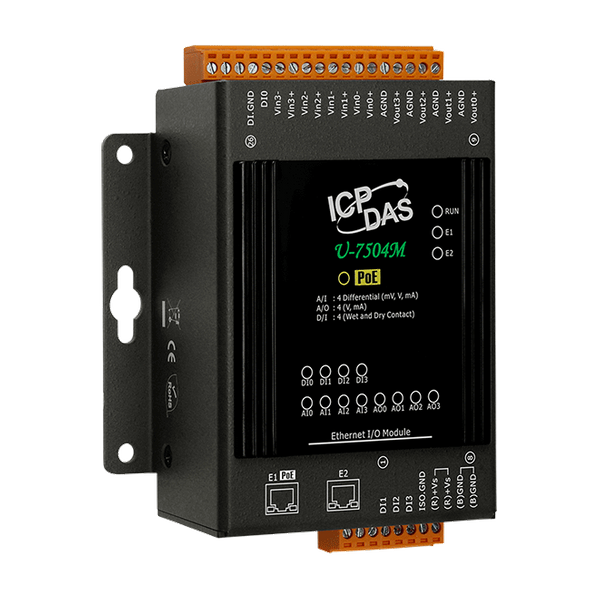

U-7504M to moduł UA I/O, który zapewnia 4 wejścia cyfrowe, 4 wejścia analogowe oraz 4 wyjścia analogowe. Posiada wbudowany przełącznik Ethernet z dwoma portami, umożliwiający realizację topologii łańcuchowej (daisy-chain). Okablowanie jest znacznie prostsze i może redukować całkowity koszt kabli i przełączników. Moduł jest zgodny ze specyfikacją Power over Ethernet (PoE) IEEE 802.3af (klasa 2). Umożliwia odbieranie zasilania z sieci PoE przez pary Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszczając projekt systemu, oszczędzając miejsce oraz redukując okablowanie i gniazda zasilania. Moduł oferuje interfejs webowy do konfigurowania, kontrolowania i monitorowania modułów, połączeń oraz statusu I/O przez przeglądarkę internetową. Jest to łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej moduł UA I/O oferuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (może realizować wszystkie komunikacje jednocześnie). Użytkownicy mogą wybrać tryb sieciowy odpowiedni do swoich zastosowań. Moduł umożliwia przesyłanie wartości wbudowanych kanałów I/O do systemu chmurowego lub systemu sterowania na miejscu, w celu wyświetlania, analizy lub realizacji strategii. Wspiera skalowanie, co pozwala na konwersję sygnału analogowego na bardziej czytelne wartości. Obsługuje ustawianie reguł funkcji logicznych IF, THEN, ELSE, umożliwiając ustalanie warunków logicznych i akcji dla I/O i wirtualnego punktu; zapewnia funkcję harmonogramu do wykonywania określonych reguł w określonym czasie; oraz wspiera funkcję RESTful API, umożliwiając odczyt/zapis I/O i wirtualnego punktu przez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 4 (Differential) |
| Wejście analogowe: Typ: | Voltage, Current |
| Wejście analogowe: Zakres: | ±500 mV, ±1 V, ±5 V, ±10 V ,
0 to 20 mA, ±20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% or better |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 samples/second (Total) ,
Fast Mode: 50 samples/second (Total) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ ,
Current: 125 Ω |
| Analog Input: Common Mode Rejection: | 86 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC (max.) |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 4 |
| Analog Output: Type: | Voltage, Current |
| Wyjście analogowe: Zakres: | +0 to +5 VDC, ±5 VDC, +0 to +10 VDC, ,
±10 VDC, 0 to 20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Open Wire Detection: | For 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Current Load Resistance: | 400 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 4 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy ,
Prawo Kontakt |
| Digital Input/Counter: ON Voltage Level: | Dry: Open ,
Wet: +1 VDC (max.) |
| Digital Input/Counter: OFF Voltage Level: | Dry: Close to GND ,
Wet: +3.5 to +30 VDC |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Effective Distance: | 500m (max.) |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +30 VDC |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 5.5 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
