Główne cechy
• Dwukierunkowy pomiar energii• Pomiary mocy rzeczywistej True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądów do 300 A z różnymi przekładnikami CT
• Pomiar napięć do 500 V

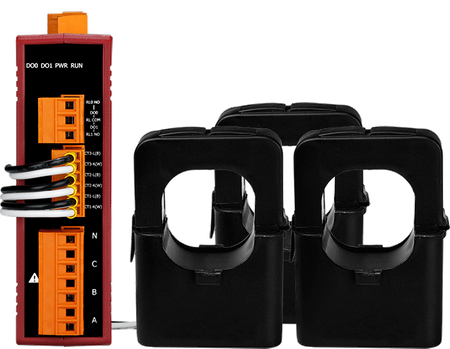

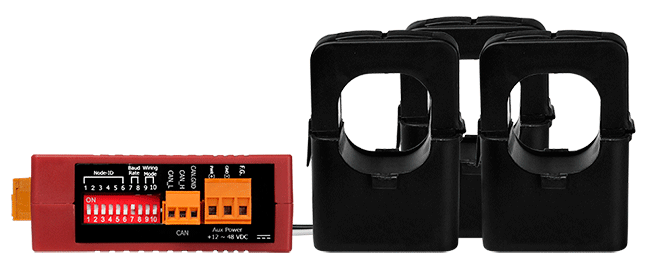

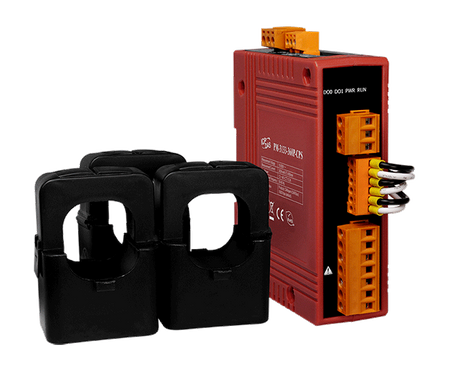

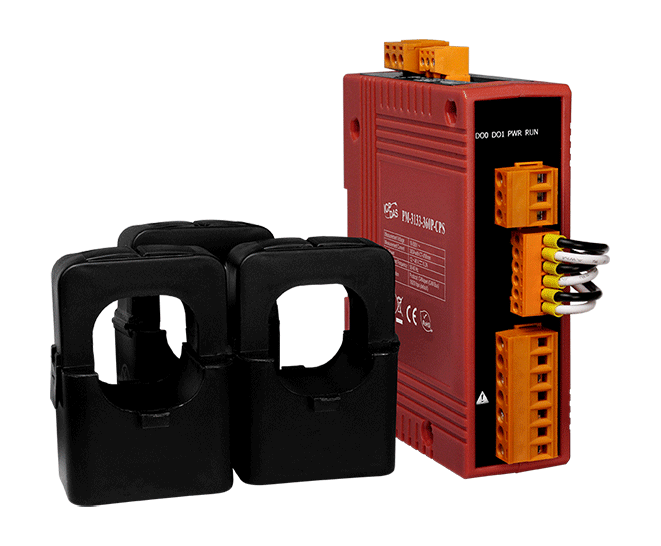

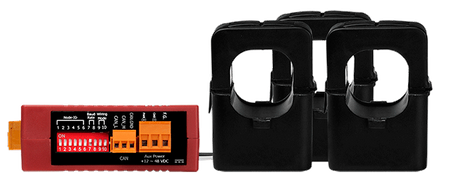

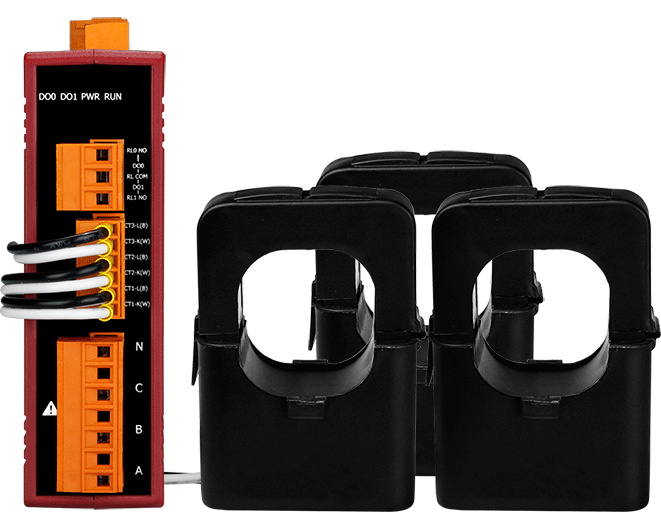

• Przekładniki zaciskowe CT dla łatwej instalacji
• Dokładność W lepsza niż 0.5% (PF=1)
• Całkowite zniekształcenia harmoniczne (THD)
• Obsługuje protokół CANopen
• Obsługuje 2 wyjścia przekaźnikowe (Form A)
• Zgodność z IEC 61010-1 i EN 61010-1
Wprowadzenie
ICP DAS przedstawia serię najbardziej zaawansowanych, ekonomicznych i nowoczesnych inteligentnych mierników mocy PM-3133, które dają dostęp do rzeczywistego zużycia energii dla pomiaru trójfazowego. Dzięki wysokiej dokładności (<0.5%, PF=1 ), seria PM-3133 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając uzyskiwanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i opłacalne mierniki mocy są wyposażone w rewolucyjne przewodowe przekładniki zaciskowe CT (różne typy, obsługuje prądy wejściowe do 400 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co pozwala na zastosowanie na całym świecie. Dzięki dwóm kanałom wyjść przekaźnikowych może być połączony z syrenami lub oświetleniem do komunikatów alarmowych. Obsługuje także protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.Zastosowania
• Monitorowanie generatora
• Systemy rozdziału rozdzielnic
• Zarządzanie energią
• Analiza jakości zasilania
• Systemy rozdziału rozdzielnic
• Zarządzanie energią
• Analiza jakości zasilania
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ36 mm (0.3 A ~ 300 A) |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Clip |
| CT: Max. Current: | 300 A |
| CT: Inside Diameter: | 36 mm |
| CT: Leading Cable: | 4 m |
CANopen | |
| CANopen: Baud Rate: | 125 k (default), 250 k, 500 k, ,
1 M; DIP Switch Selectable |
| CANopen: Isolation: | 3000 VDC |
| CANopen: Protocol: | CANopen |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
