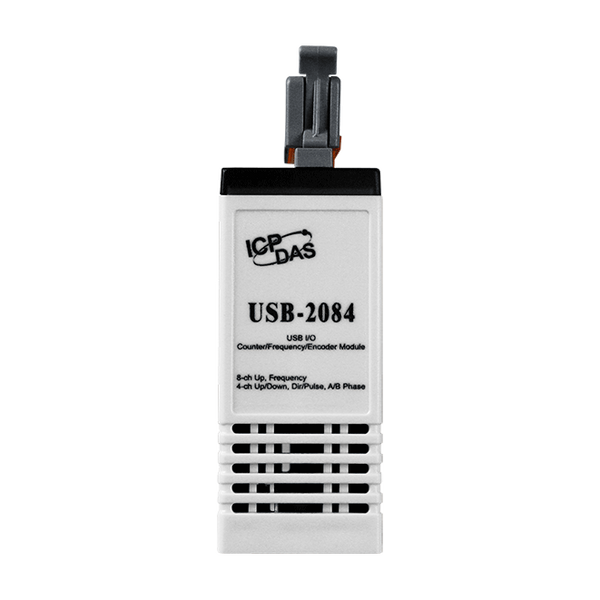

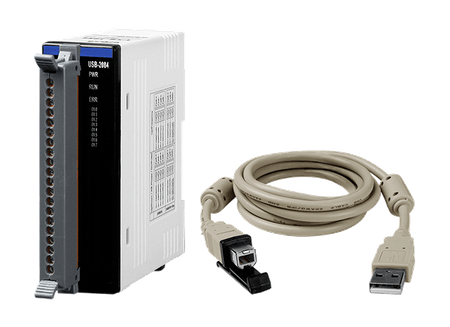

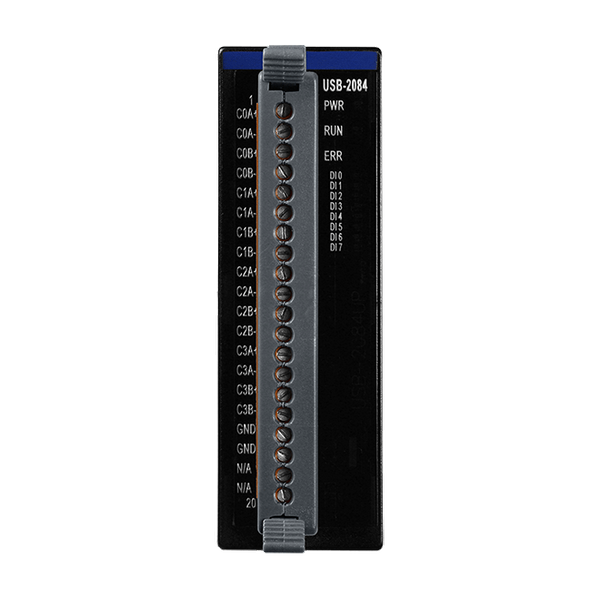

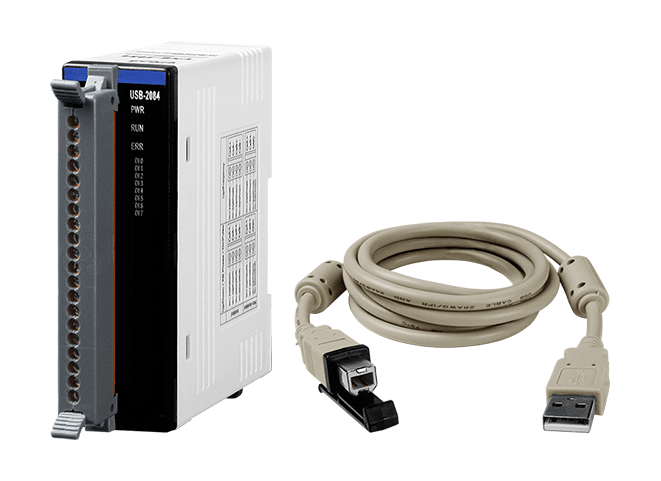

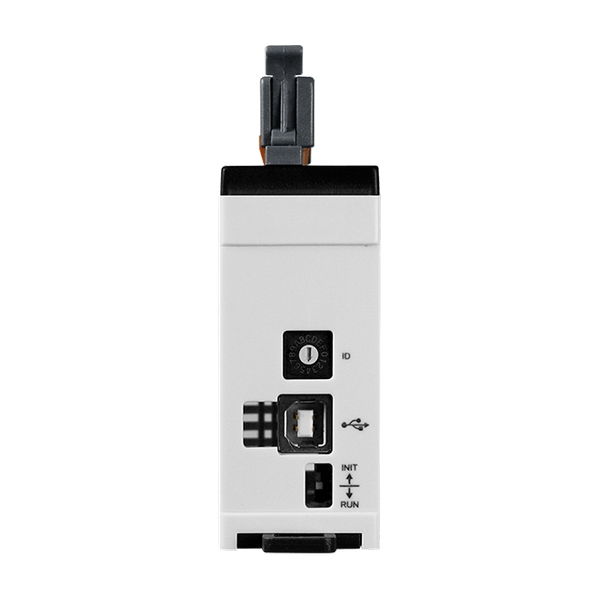

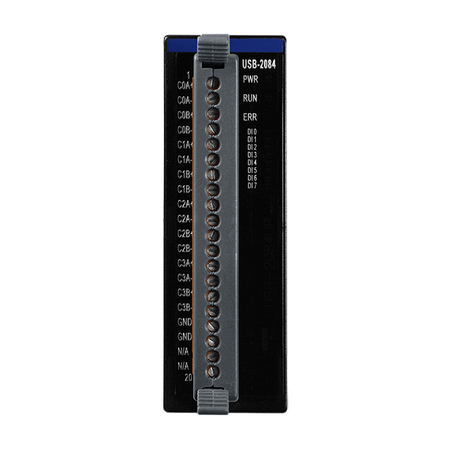

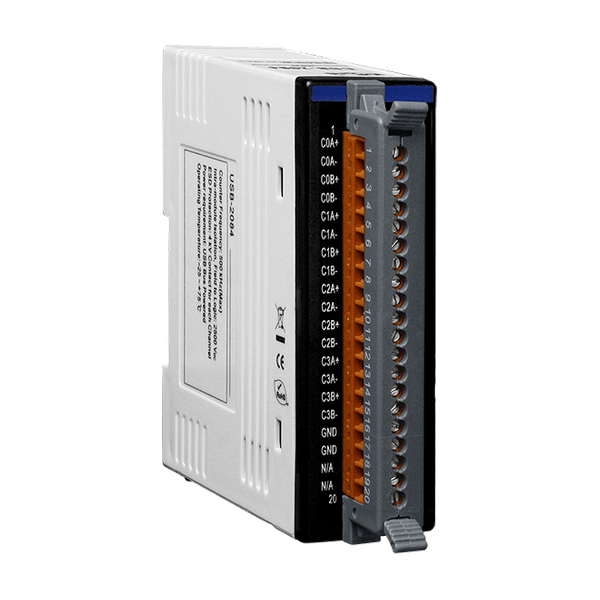

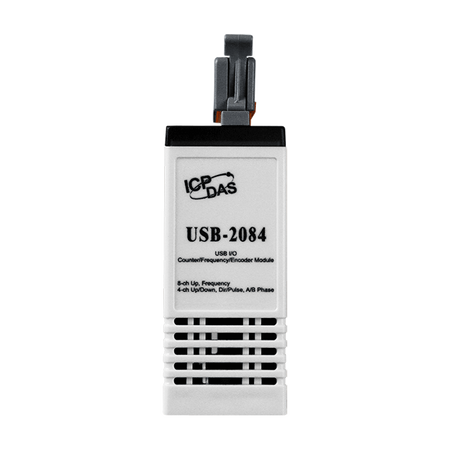

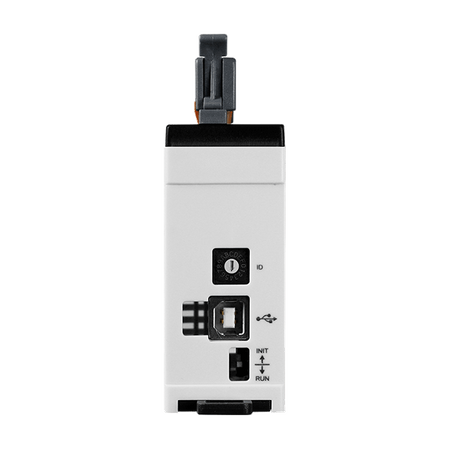

Name: USB-2084
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe wsparcie dla liczników częstotliwości i liczników zliczających do góry
• 4-kanałowe wsparcie dla liczników w górę/dół, kierunkowych/impulsowych i fazowych A/B
• Obsługa filtra cyfrowego (1~32767 µs)
• Brak potrzeby zewnętrznego zasilania (zasilanie przez USB)
• Plug-and-Play bez instalacji sterowników
• Zabezpieczony kabel USB
• Obsługa modułu dla Win2000/XP, Win7/8/10/11 (32/64 bit) oraz Linux (32/64 bit)

Wprowadzenie

Urządzenie USB-2084 to pełno-prędkościowe urządzenie USB z 8 kanałami do pomiaru częstotliwości i liczników zliczających w górę, lub 4 kanałami do liczników w górę/dół, kierunkowych/impulsowych oraz fazowych A/B. Oferuje funkcje do zastosowań w kontroli przemysłowej i testach produkcyjnych, takie jak automatyzacja fabryk czy wbudowana kontrola maszyn. Dzięki prawdziwej funkcji Plug & Play nie ma potrzeby otwierania obudowy komputera, aby zainstalować karty - wystarczy podłączyć moduł, a następnie otrzymać lub ustawić dane. Dzięki innej funkcji USB zwanej "gorącym podłączaniem", użytkownik nie musi nawet wyłączać i restartować systemu, aby podłączyć lub odłączyć urządzenie peryferyjne.

Narzędzie USB I/O Utility umożliwia użytkownikom szybką i łatwą konfigurację oraz testowanie urządzenia USB-2084 bez potrzeby programowania; ponadto dostarczamy przyjazną bibliotekę API i dema dla użytkowników, aby umożliwić im tworzenie własnych aplikacji USB z pomocą różnych narzędzi programistycznych (VB/C++/C#.NET/ VB.NET/LabVIEW). Dlatego urządzenie USB-2084 jest doskonałym sposobem na dodanie opcji pomiaru i kontroli do każdego komputera z obsługą USB.

Zastosowania

◾ Pomiar liczników

◾ Pomiar częstotliwości

◾ Sterowanie ruchem

Parametry techniczne:

Product Range:	USB I/O
Moduł CPU
CPU Module: Watchdog Timer:	1 Hardware watchdog (1.6 second) , 1 Software watchdog (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	4 kV contact for each terminal , 8 kV air for random point
Wskaźniki LED
LED Indicators: Status:	3 x Power and Communication , 8 x Counter Input
Counter/Frequency/Encoder Input
Counter/Frequency/Encoder Input: Channels:	4-channel Up/Down Counter (CW/CCW) , 4-channel Dir/Pulse Counter (Bi-direction) , 4-channel A/B Phase (Quadrature Counting) , 8-channel Up Counter , 8-channel Frequency
Counter/Frequency/Encoder Input: Type:	Up, Frequency, Up/Down, Dir/Pulse, A/B Phase
Counter/Frequency/Encoder Input: ON Voltage Level:	Isolated: +4.5 VDC ~ +30 VDC , TTL: +2 VDC ~ +5 VDC
Counter/Frequency/Encoder Input: OFF Voltage Level:	Isolated: +1 VDC Max. , TTL: 0 VDC ~ +0.8 VDC
Counter/Frequency/Encoder Input: Frequency Accuracy:	±0.4%
Counter/Frequency/Encoder Input: Individual Channel Configuration:	Yes
Counter/Frequency/Encoder Input: Intra-module Isolation:	2500 VDC
Counter/Frequency/Encoder Input: Isolated, Frequency:	250 KHz Max.
Counter/Frequency/Encoder Input: Non-isolated, Frequency:	500 KHz Max.
Counter/Frequency/Encoder Input: Low Pass Filter:	1 ~ 32767 uS (Software programmable)
USB
USB: Specification:	USB 2.0 Full-Speed (12Mbps)
Power
Power: Consumption:	1.3 W (Max.)
Mechaniczny
Mechanical: Dimensions (mm):	33 x 107 x 102 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
