Główne cechy
- 32-kanałowe izolowane DI
- 32-kanałowe izolowane DO
- Napięcie izolacji: 3750 Vrms (przy użyciu zewnętrznego zasilania)
- Wbudowany konwerter DC/DC
- Obsługa przerwań
- Dwa źródła przerwań, kanał 0 i kanał 16
- Otwarty kolektor: 500 mA (8 kanałów), 100 mA (24 kanałów), prąd zanikający, NPN
Wprowadzenie

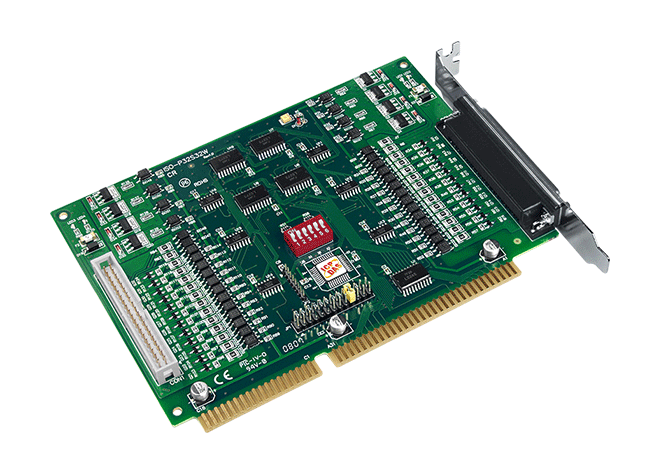

ISO-P32S32W ma 32 kanały izolowanego wejścia cyfrowego (DI) oraz 32 kanały izolowanego wyjścia cyfrowego (DO) z otwartym kolektorem (8 kanałów dla prądu 500 mA i 24 kanały dla prądu 100 mA, wyjście zanikające, NPN), ułożone w czterech izolowanych bankach. Każdy kanał wejściowy zastosowano z izolacją optoczułą, aby oddzielić kartę i komputer od sygnałów zewnętrznych. Każde wyjście DO oferuje tranzystor NPN oraz wbudowaną diodę tłumiącą dla obciążenia indukcyjnego. ISO-P32S32W wymaga zewnętrznego zasilania do obsługi portów D/I i D/O.
Ten interfejsowy moduł jest łatwy do zainstalowania w każdym komputerze PC. Moduł zapewnia interfejs do sygnałów logicznych z pola, eliminując problemy z pętlami uziemienia oraz izolując komputer od uszkodzeń wynikłych z napięć zewnętrznych. ISO-P32S32W posiada jeden 37-pinowy złącze D-Sub oraz jedno 40-pinowe złącze męskie. Dołączony kabel płaski 40-pin do DB-37 jest używany do zamocowania modułu w obudowie. Użytkownik może podłączyć sygnał cyfrowy przez drugie złącze D-Sub, które zawiera 16 kanałów wejściowych i 16 kanałów wyjściowych.
Ten interfejsowy moduł jest łatwy do zainstalowania w każdym komputerze PC. Moduł zapewnia interfejs do sygnałów logicznych z pola, eliminując problemy z pętlami uziemienia oraz izolując komputer od uszkodzeń wynikłych z napięć zewnętrznych. ISO-P32S32W posiada jeden 37-pinowy złącze D-Sub oraz jedno 40-pinowe złącze męskie. Dołączony kabel płaski 40-pin do DB-37 jest używany do zamocowania modułu w obudowie. Użytkownik może podłączyć sygnał cyfrowy przez drugie złącze D-Sub, które zawiera 16 kanałów wejściowych i 16 kanałów wyjściowych.
Zastosowania
- Automatyzacja przemysłowa
- Testowanie produktów
- Automatyzacja laboratoryjna
Parametry techniczne:
| Product Range: | ISA Digital I/O |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | Prawo Kontakt ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | 9 ~ 24 V |
| Wejście cyfrowe: OFF Poziom napięcia: | 0 do 1 V |
| Wejście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Prąd obciążenia: | 500 mA for one high driving channel @ 100% duty ,
500 mA for all high driving channels @ 100% duty ,
(The GND pins all must be connected with GND of External Power) ,
100 mA for one low driving channel @ 100% duty ,
100 mA for all low driving channels @ 100% duty |
| Wyjście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 600 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 115 x 163 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
