Główne cechy
- Wbudowany konwerter DC/DC z izolacją 3000 VDC
- ISA bus
- Ochrona foto-izolacji 2500 VDC
- 16-kanałowy, 14-bitowy AO
- Napięcie/prąd wyjściowy z każdego konwertera
- Typ wyjścia (jednobiegunowy lub dwubiegunowy) oraz zakres wyjścia (0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V) mogą być programowane programowo
- Prąd wyjściowy 4 ~ 20 mA do masy z każdego konwertera
- Zatrzask D/A z podwójnym buforem
- Programowanie zestawu poleceń
- Kalibracja programowa
Wprowadzenie

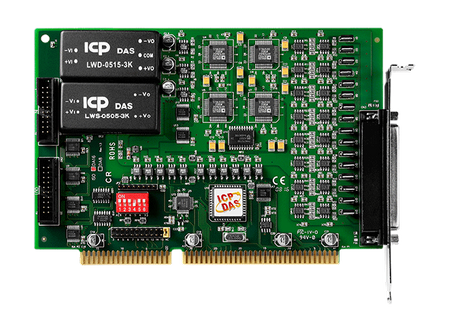

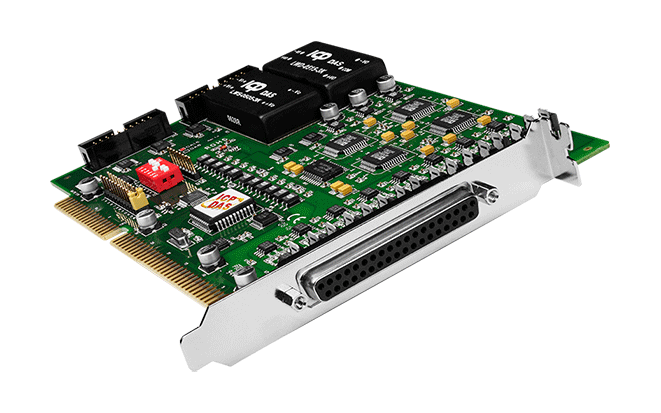

ISO-DA16 to izolowana karta D/A typu bus, 14-bitowa, przeznaczona dla komputerów zgodnych z PC/AT. Izolacja optyczna ISO-DA16 może działać z napięciem wspólnym do 2500 Vrms. ISO-DA16 oferuje 16-kanałowy AO z podwójnym buforem. Zakres wyjściowy może być skonfigurowany z następujących zakresów: +/-10 V, +/-5 V, 0 ~ 10 V, 0 ~ 5 V napięcia wyjściowego lub 4 ~ 20 mA, 0 ~ 20 mA pętli prądowych. Innowacyjny design płyty eliminuje kilka wad tradycyjnych, izolowanych kart D/A. Na przykład:
1. Bez zworki, Bez trymera 2. Wartość wyjściowa AO przy uruchomieniu może być predefiniowana przez użytkownika i zapisywana w pamięci EEPROM na płycie 3. Wysoko kanałowy wyjściowy może być zaprojektowany i zaimplementowany w połowie rozmiaru 4. Kalibracja odbywa się pod kontrolą oprogramowania, eliminując w ten sposób ręczne dostosowania trymera. Dane kalibracji są przechowywane w EEPROM. Łatwa ponowna kalibracja zapewnia dokładność płyty.
Zastosowania
- Programowalne źródło napięcia
- Programowalne obciążenie prądowe
- Praca w trudnych warunkach
- Sterowanie procesami
| Product Range: | ISA Analog Output |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 16 |
| Wyjście analogowe: Zakres: | Voltage: ±10 V ,
Current: 0 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 14-bit |
| Wyjście analogowe: Dokładność: | 0.1% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Analog Output: Response Time: | 250 KHz (Typical) |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 0.6 V/μs |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA @ 0.8 V ,
Source: 0.8 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 3 |
| Timer/Counter/Frequency: Type: | 5 V/TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 3000 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 22 x 182 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
