Główne cechy
- Wbudowany przetwornik DC/DC z izolacją 3000 VDC
- 32 kanały AI
- 12-bitowy przetwornik A/D (ADS-774)
- Ochrona przed fotopiołem 3000 Vrms
- Maksymalna prędkość próbkowania 10 k przy 12-bitach
- Regulowany wzmocnienie: 1, 2, 4, 8, 16
- Zakres AI:
- Bipolarny: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V, ±0.3125 V
- Unipolarny: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V, 0 ~ 0.625 V
- Tryb wyzwalania A/D: wyzwalanie programowe
- Tryb transferu A/D: odpytywanie
Wprowadzenie

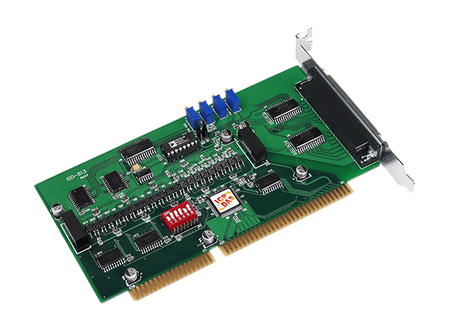

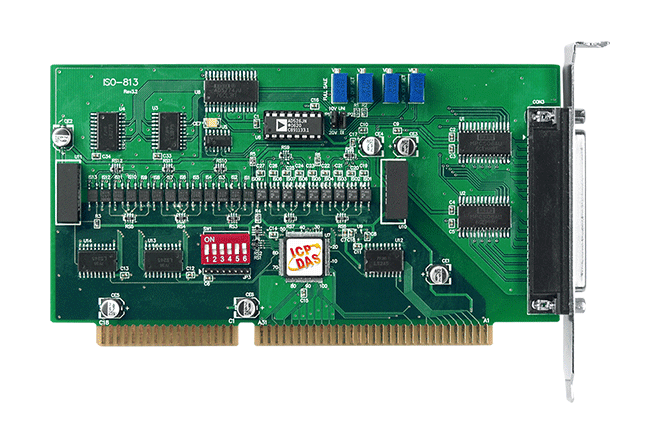

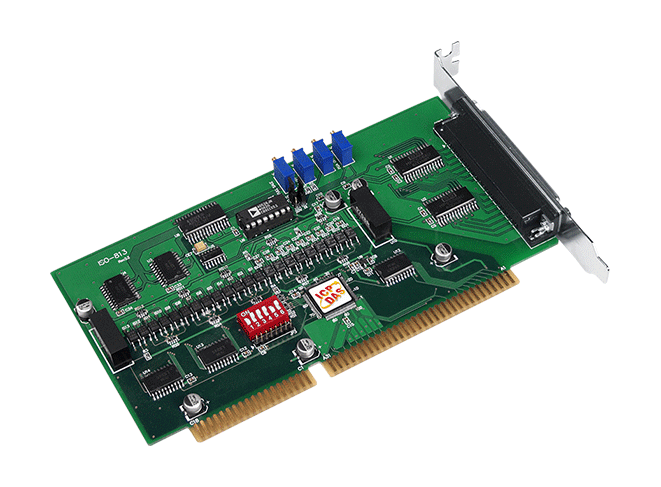

ISO-813 to izolowana karta A/D typu bus z 12-bitowym przetwornikiem dla komputerów zgodnych z PC/AT. Zakres izolacji został zwiększony do 3000 VDC, co rozszerza pole zastosowania do rzeczywistych przemysłowych aplikacji. Jest kompatybilna wstecznie z rodziną 813. W porównaniu do PCL-813 czy ACL-813, ISO-813 posiada 12-bitowy przetwornik analogowo-cyfrowy oraz 32 kanały AI.
Zastosowania
- Programowalne źródło napięcia
- Programowalne obciążenie prądowe
- Działanie w trudnych warunkach
- Sterowanie procesami
Parametry techniczne:
| Product Range: | ISA Multi-function |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended |
| Wejście analogowe: Zakres: | Gain: 0.5,1, 2, 4, 8, 16 ,
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V, 0 ~ 0.625 V, 0 ~ 0.3125 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 10 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±25 ppm/°C of FSR |
| Wejście analogowe: Tryb wyzwalania: | Oprogramowanie |
| Wejście analogowe: Izolacja: | 3000 Vrms (Bus Type) |
| Wejście analogowe: Transfer danych: | Sondaż |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 850 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 96 x 174 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
