Główne cechy
- Wbudowany konwerter DC/DC z izolacją 1000 VDC
- 32 wejścia jednobiegunowe lub 16 różnicowych, zabezpieczenie fotoizolacyjne 5000 Vrms
- Maksymalna częstotliwość próbkowania 200 kHz, 12-bitowa rozdzielczość
- Wbudowana pamięć FIFO 1 KB
- Automatyczne skanowanie kanałów / wzmocnienia
- Programowanie zestawu poleceń
- Bezprzerwowa konwersja A/D
Wprowadzenie

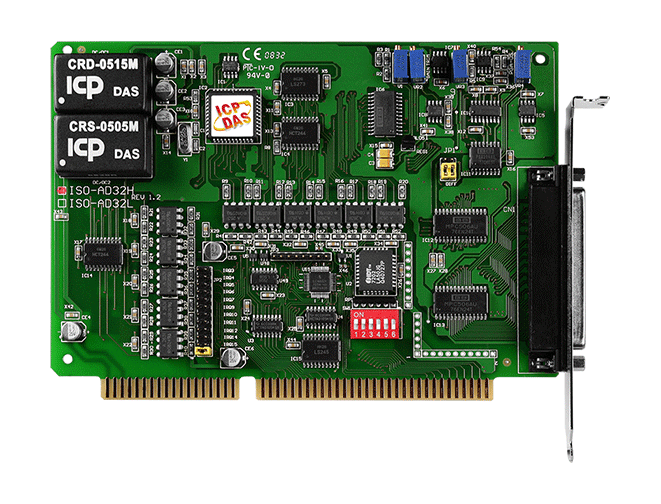

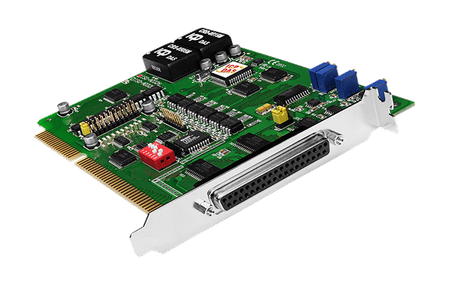

ISO-AD32H/L (H dla dużego wzmocnienia / L dla niskiego wzmocnienia) to izolowana 12-bitowa karta A/D typu szynowego dla komputerów kompatybilnych z PC/AT. Izolowane wejścia mogą działać przy napięciu wspólnym do 500 Vrms. ISO-AD32H/L posiada 12-bitowy konwerter analogowo-cyfrowy o częstotliwości 200 kHz, wbudowaną pamięć FIFO 1 KB, 32 kanały wejść jednobiegunowych lub 16 różnicowych. Skanowanie kanałów/wzmocnienia odbywa się automatycznie. Karta obsługuje nieprzerwaną konwersję A/D przy częstotliwości próbkowania 200 kHz dla jednego kanału lub 100 kHz dla skanowania kanałów. Konstrukcja "Hands-Off" pozwala na ustawienie wszystkich parametrów karty (wybór kanału, wzmocnienie, typ wejścia i trybu pracy) za pomocą oprogramowania. Po zainstalowaniu nie trzeba się nią więcej przejmować. Innowacyjna konstrukcja karty poprawia kilka wad tradycyjnych izolowanych kart A/D, takich jak:
- Szybsza prędkość; do 200 kHz.
- Programowalna częstotliwość próbkowania.
- Wbudowana pamięć FIFO wspiera nieprzerwaną konwersję A/D oraz działa dobrze w środowisku NT i 95.
- Wysoka liczba wejść może być zaimplementowana w połowie rozmiaru.
Zastosowania
- Przejęcie danych
- Analiza przebiegów
- Praca w surowym środowisku
- Izolacja sygnałów
| Product Range: | ISA Multi-function |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended |
| Wejście analogowe: Zakres: | Gain: 0.5,1, 5, 10, 50, 100, 500, 1000 ,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V,±0.1V, ±0.05 V, ±0.01 V, ±0.005 V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0.01 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 200 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±25 ppm/°C of FSR |
| Analog Input: FIFO Size: | 1024 samples |
| Wejście analogowe: Tryb wyzwalania: | Software, Pacer, External |
| Wejście analogowe: Transfer danych: | Sondaż |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 850 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 122 x 173 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
