Główne cechy
- Wbudowany przetwornik DC/DC z izolacją 1000 VDC
- 32 kanały jednoznaczne lub 16 różnicowych z ochroną fotoizolacji 5000 Vrms
- Maksymalna częstotliwość próbkowania 200 kHz, 12 bit
- Wbudowany bufor FIFO 1 KB
- Automatyczne skanowanie kanałów / wzmocnienia
- Programowanie zestawu poleceń
- Konwersja A/D bez przerw
Wprowadzenie

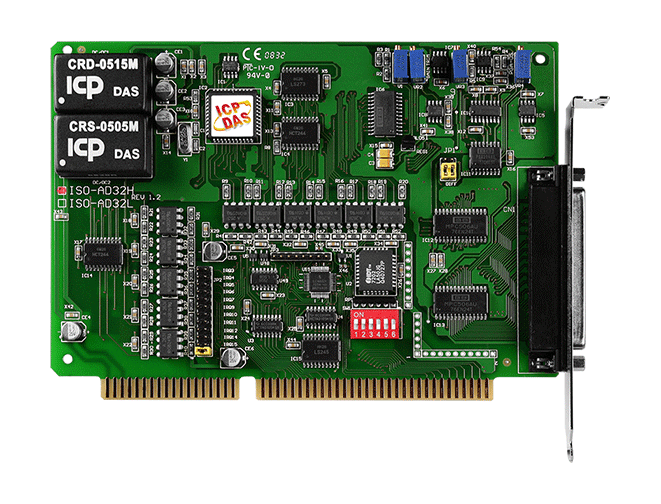

ISO-AD32H/L (H dla wysokiego wzmocnienia / L dla niskiego wzmocnienia) to izolowana 12-bitowa karta A/D do komputerów zgodnych z PC/AT. Izolowane wejścia mogą działać z napięciem wspólnym do 500 Vrms. ISO-AD32H/L posiada przetwornik analogowo-cyfrowy 12-bitowy o częstotliwości 200 kHz, wbudowany bufor FIFO 1 KB, 32 kanały jednoznaczne lub 16 różnicowych AI. AI pozwala na automatyczne skanowanie kanałów / wzmocnienia. Ta karta obsługuje konwersję A/D bez przerw przy częstotliwości próbkowania 200 kHz dla pojedynczego kanału lub 100 kHz dla skanowania kanałów. Projekt „Hands-Off” umożliwia wykonywanie wszystkich parametrów karty (wybór kanału, wzmocnienie, typ wejścia i tryb pracy) za pomocą oprogramowania. Po zainstalowaniu nigdy więcej nie będziesz musiał się tym zajmować. Innowacyjny design karty poprawia kilka mankamentów konwencjonalnych kart A/D. Na przykład: 1. Szybkość jest większa; do 200 kHz 2. Częstotliwość próbkowania może być programowana 3. Wbudowany bufor FIFO obsługuje konwersję A/D bez przerw i działa dobrze w środowisku NT i 95 4. Wysoka liczba kanałów wejściowych może być implementowana w połowie rozmiaru.
Zastosowania
- Przechwytywanie danych
- Analiza przebiegów
- Praca w trudnych warunkach
- Izolacja sygnału
| Product Range: | ISA Multi-function |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 32 single-ended |
| Wejście analogowe: Zakres: | Gain: 0.5,1, 5, 10, 50, 100, 500, 1000 ,
Bipolar Range: ±10 V, ±5 V, ±1 V, ±0.5 V,±0.1V, ±0.05 V, ±0.01 V, ±0.005 V ,
Unipolar Range: 0 ~ 10 V, 0 ~ 1 V, 0 ~ 0.1 V, 0.01 V |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 200 kS/s. Max. |
| Analog Input: Input Impedance: | 10 MΩ/6 Pf |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: Zero Drift: | ±25 ppm/°C of FSR |
| Analog Input: FIFO Size: | 1024 samples |
| Wejście analogowe: Tryb wyzwalania: | Software, Pacer, External |
| Wejście analogowe: Transfer danych: | Sondaż |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 850 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 122 x 173 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
