Główne cechy
- 64-kanałowy izolowany DI
- Wbudowany konwerter DC/DC
- Cztery izolowane banki
- Wbudowany konwerter DC/DC z izolacją 3000 VDC
- Obsługa przerwań
- Źródło przerwań: kanał 0 i kanał 16
- 3750 Vrms ochrona przed izolacją fotoelektryczną
Wprowadzenie

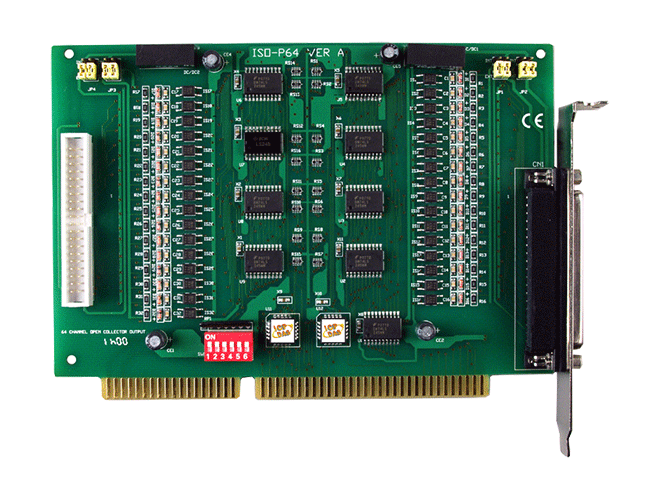

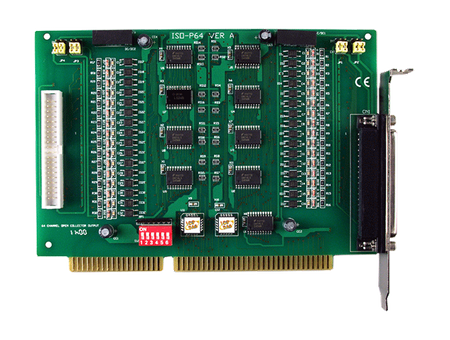

ISO-P64 to 64-kanałowa izolowana płyta DI, zorganizowana w cztery izolowane bloki. Każdy kanał wejściowy używa wejścia optoizolatora, który pozwala na wybranie zasilania wewnętrznego lub zewnętrznego za pomocą zworki. Izolowane kanały wejściowe 0~15 są zaprojektowane jako grupa A, kanały 16~31 są zaprojektowane jako grupa B, izolowane kanały wejściowe 32~47 są zaprojektowane jako grupa A, kanały 48~63 są zaprojektowane jako grupa B. Zasilanie portu wejściowego może korzystać z zewnętrznego zasilania lub zasilania z strony komputera przy użyciu konwertera DC do DC. Płyta interfejsu do sygnałów logiki polowej eliminuje problemy z pętlą masy i izoluje komputer główny od napięć uszkadzających. ISO-P64 ma jedno złącze D-sub 37-pin i jedno złącze nagłówka 40-pin. Płaskie kable 40-pin do D-sub 37 są używane do mocowania do obudowy. Użytkownik może połączyć sygnał cyfrowy przez drugie złącze D-sub. Każde złącze D-sub zawiera 16 kanałów wejściowych i 16 kanałów wyjściowych.
Zastosowania
- Automatyzacja fabryki
- Testy produktów
- Automatyzacja laboratorium
| Product Range: | ISA Digital I/O |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 ,
40-pin box header x 1 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 64 |
| Wejście cyfrowe: Typ: | Dry + Wet Contact ,
Photocoupler |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: 5 ~ 15 V (Max 24 V) |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: 0 ~ 1 V |
| Wejście cyfrowe: Szybkość reakcji: | 4 kHz (typowo) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Izolacja: | 3750 Vrms (Using external power) |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 400 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 115 x 175 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
