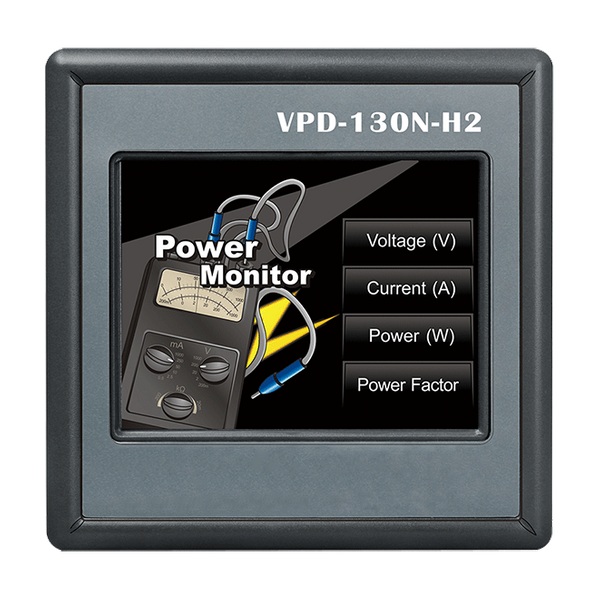

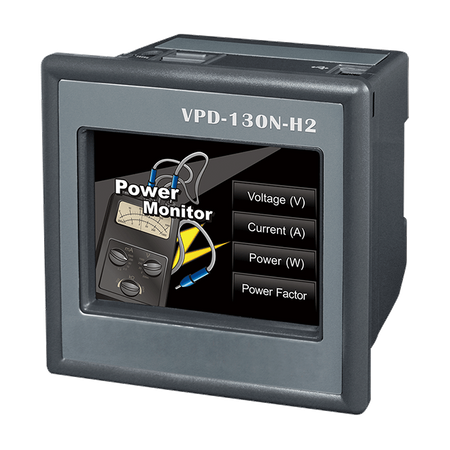

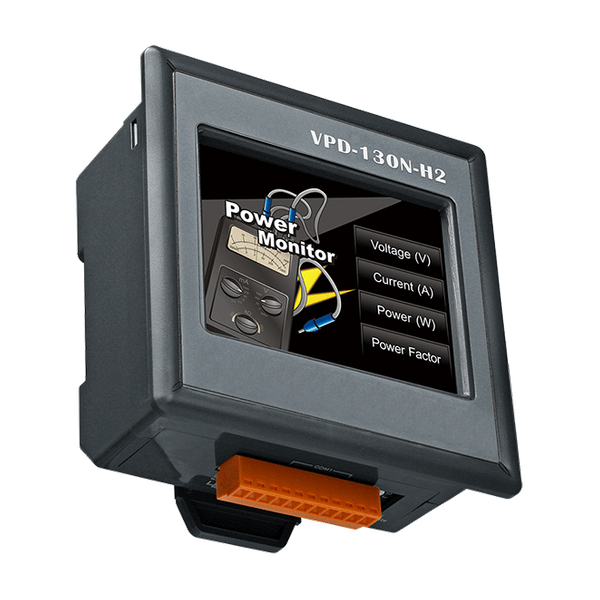

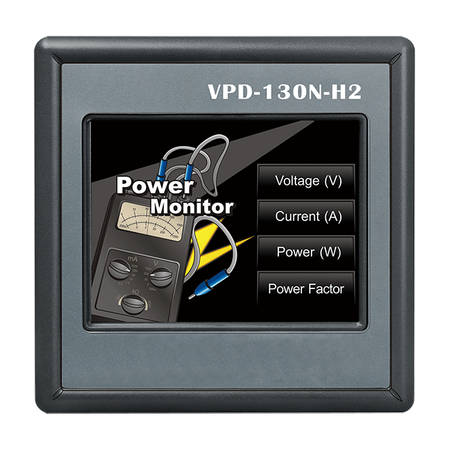

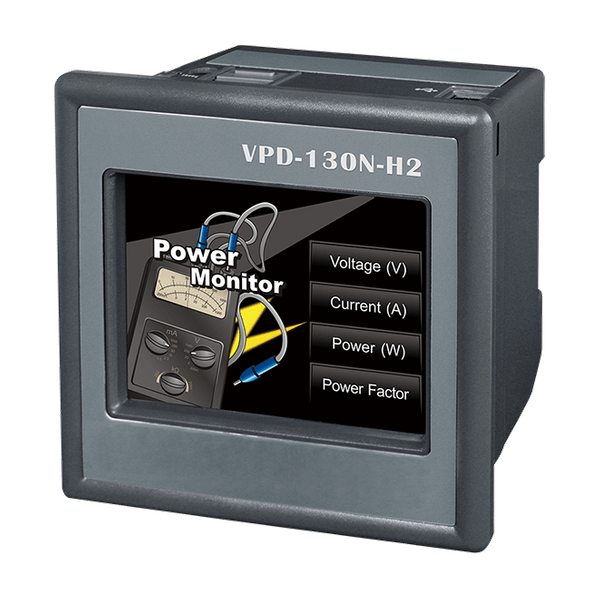

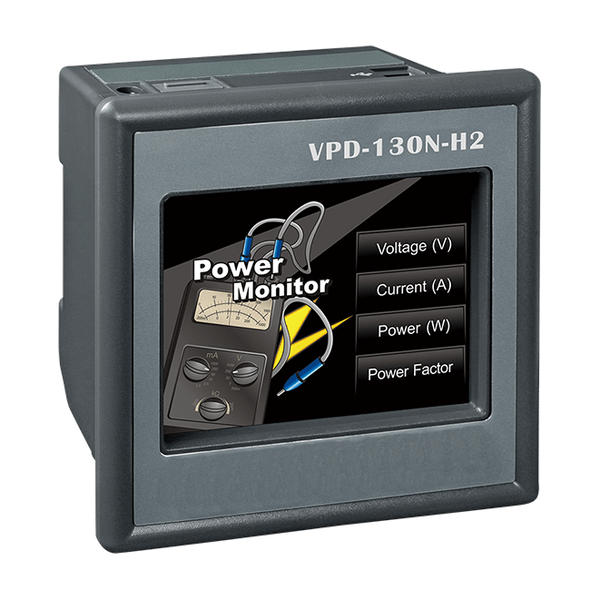

Name: VPD-130N-H2
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek koszt/wydajność
Wysokiej rozdzielczości kolorowy ekran dotykowy
RTC (Zegar czasu rzeczywistego)
Interfejsy komunikacji szeregowej
Rozszerzalne płyty I/O: XV-Boards
Panel przedni: wodoszczelność IP65
Projektowanie GUI
Bezpłatne narzędzie deweloperskie HMIWorks
Obsługa języka C i Ladder Designer
Wsparcie dla protokołów zdefiniowanych przez użytkownika (język C)

Wprowadzenie

Seria TouchPAD VPD 3.5 cali H to seria przemysłowych urządzeń HMI z ekranem dotykowym o wysokiej rozdzielczości 3,5". Dzięki możliwości obsługi poprzez ekran dotykowy łatwo wdrożyć je do wszelkiego rodzaju systemów automatyki, czyniąc je bardziej intuicyjnymi i efektywnymi. Bez względu na to, czy instalacje są nowe, czy przeprowadzane są modernizacje systemów, seria VPD wyróżnia się szeroką gamą metod komunikacji. Wbudowane porty komunikacyjne obejmują RS-232/RS-485 i Ethernet (dla modelu VPD-133-H/133N-H), co umożliwia integrację z systemem, pozwalając użytkownikom na zdalne sterowanie i monitorowanie I/O. Ponadto, wbudowana pamięć nieulotna sprawia, że seria VPD jest bardziej niezawodna w trudnych warunkach.

HMIWorks, darmowe oprogramowanie do tworzenia aplikacji dla serii VPD, zapewnia łatwe w użyciu środowisko, oraz potężne i intuicyjne narzędzia programistyczne z możliwościami graficznymi, które pozwalają użytkownikom na tworzenie atrakcyjnych interfejsów graficznych w ciągu kilku minut. Dla użytkowników PLC, HMIWorks oferuje Ladder Designer oraz środowisko języka C dla użytkowników IT. Szczególnie, nauka tworzenia programu aplikacji przy użyciu Ladder Designer zajmuje mniej niż 30 minut. Dzięki wszystkim oferowanym funkcjom, urządzenia HMI z serii VPD są najbardziej opłacalnymi urządzeniami HMI na rynku.

Zastosowania

Parametry techniczne:

Product Range:	VPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 3.5 TFT (Resolution 240 x 320, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	270 cd/m2
Display: Touch Panel:	Yes
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes
Porty COM
Porty COM: Porty:	1 x RS-232/RS-485 z autotunerem

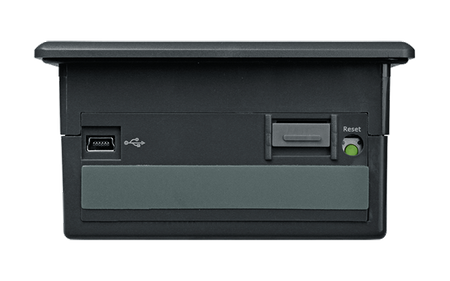

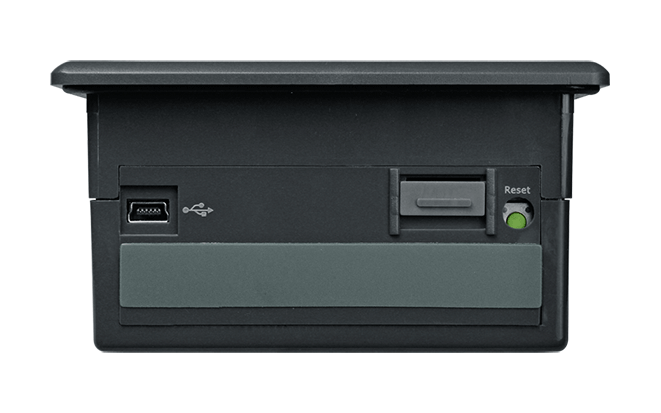

USB
USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2 W
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	103 mm x103 mm x 53 mm
Mechanical: Installation:	DIN-Rail Mounting and Panel Mounting
Mechanical: Ingress Protection Rating:	Front panel: IP65
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
