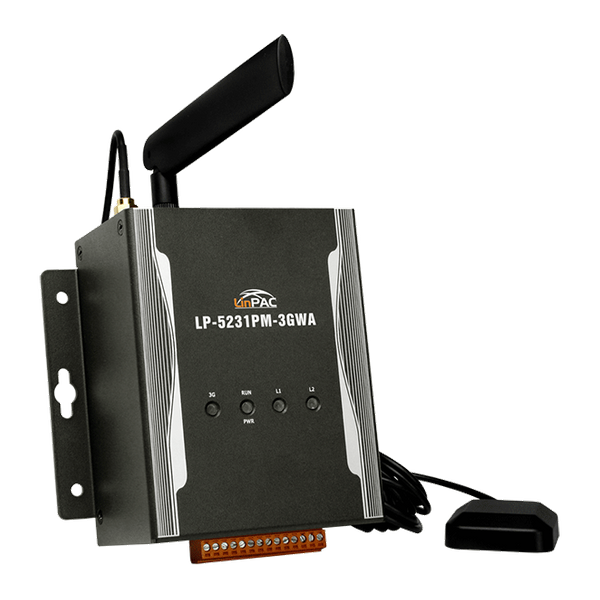

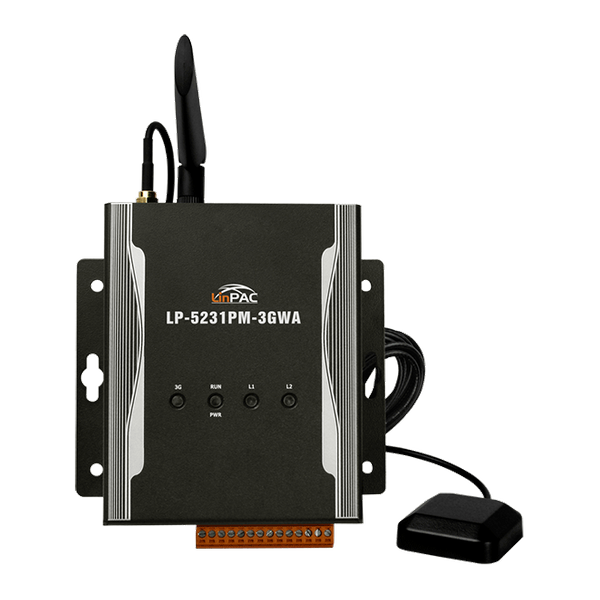

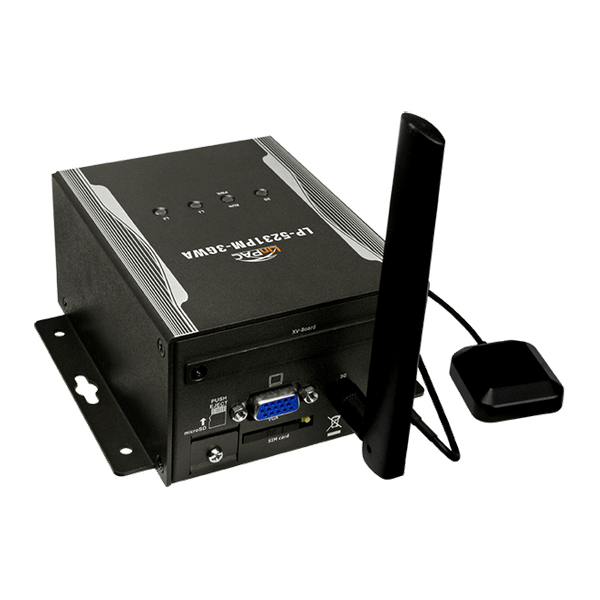

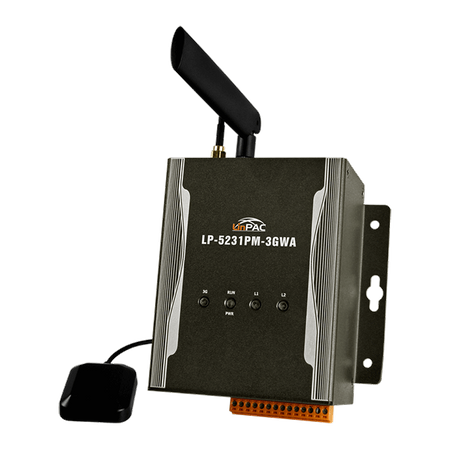

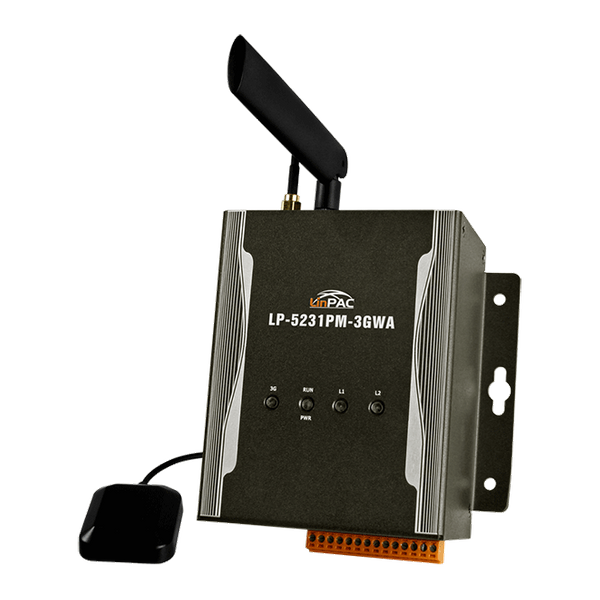

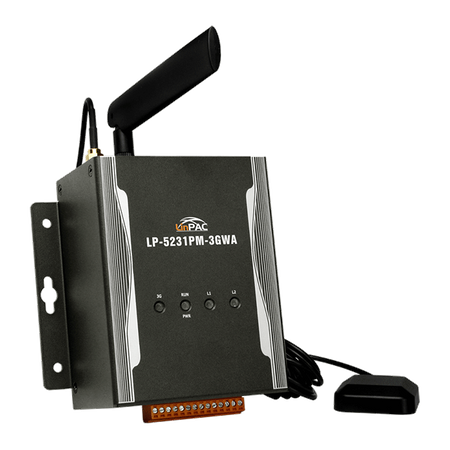

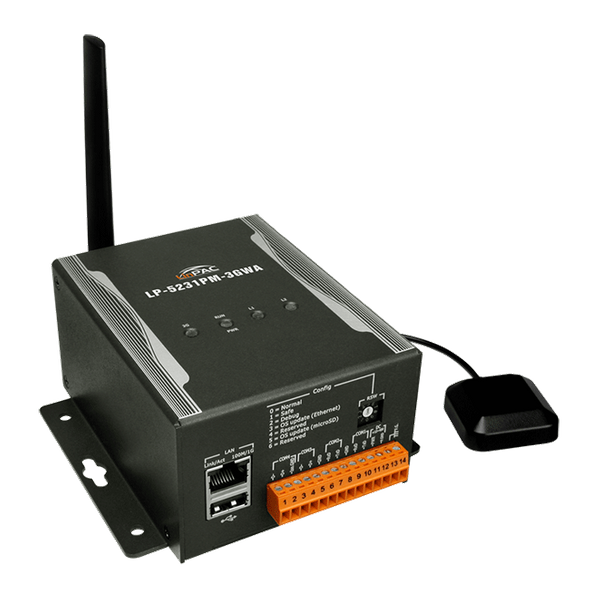

Name: LP-5231PM-3GWA
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Cortex-A8 (1.0 GHz) CPU
Wbudowane jądro Linux 3.2.14
Usługi wbudowane: Serwer WWW, Serwer FTP, Serwer Telnet, Serwer SSH
64-bitowy sprzętowy numer seryjny
Magistrala rozszerzeń I/O: XV-Board
Przemysłowy moduł 3G trójzakresowy
Modem 3G

Wprowadzenie

LP-5231PM-3GWA jest wyposażony w procesor Cortex-A8 (1 GHz) i działa na systemie operacyjnym Linux (jądro Linux 3.2.14), który jest kompaktowym i rzeczywistoczasowym systemem operacyjnym używanym do szybkiego tworzenia aplikacji wymagających krytycznego czasu i wysokiej wydajności.

Opcjonalna płyta rozszerzeń I/O, XV-board, zapewnia wysoką ochronę I/O. Korzystając z wbudowanej pamięci Flash i microSD, LinPAC może przechowywać programy aplikacyjne, pliki obrazów i dane.

Moduł 3G działa na częstotliwościach WCDMA 2100/1900/900/850 MHz oraz GSM 850/900/1800/1900 MHz. Te moduły wykorzystują sieć 3G do wygodnego i taniego transferu danych z odległych instrumentów, mierników, komputerów lub systemów sterowania w postaci danych na żywo lub danych pakietowych. Moduły te mają zintegrowany stos TCP/IP, dzięki czemu nawet proste kontrolery z portami komunikacji szeregowej mogą być podłączone do modemu bez konieczności implementacji specjalnych sterowników. Dzięki swoim cechom, systemy mogą być wykorzystywane do aplikacji SMS, GPRS lub 3G połączonych z naszymi PAC.

Product Range:	LP-5000
Software
Software: OS:	Linux Kernel 3.2.14
Software: Service:	SFTP server, Web server, SSH
Software: SDK:	LinPAC SDK (GCC based toolchain and LinPAC Libraries)
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes, for Software Copy Protection
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Storage:	• Flash 512 MB , • microSD socket with a 4 GB microSD card (support up to 32 GB microSDHC card)
Main Unit: Non-Volatile Memory:	FRAM 64 KB
Main Unit: Real Time Clock:	Yes (Provide seconds, minutes, hours, day of week, month, year)
Main Unit: Watchdog Timer:	Yes, Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA (Analog RGB)
Display: Resolution:	Up to 1280 x 1024
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Run , 2 x Programmable
3G System
3G System: Data Transmission Rate:	WCDMA / HSPA+, Download: Max. 14.4Mbps; Upload: Max 5.76Mbps
3G System: Frequency Band:	WCDMA 850/900/1900/2100 MHz
GPS/GNSS
GPS/GNSS: Channels:	32
GPS/GNSS: Protocol:	NMEA 0183
GSM
GSM: Data Transmission Rate:	Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max 42.8k bps
GSM: Frequency Band:	GSM: 850/900/1800/1900 MHz
GSM: GPRS Connectivity:	GPRS class 12/10; GPRS station class B
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
HMI
HMI: Rotary Switch:	Yes (0 ~ 9)
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232 (konsola, bez izolacji) , 1 x RS-232, nieizolowany , 1 x RS-485, Non-isolated , 1 x RS-485 (2500 VDC, Isolated)
USB
USB: Porty:	1
USB: Specification:	USB 2.0 (Host)
Power
Power: Input Range:	+12 VDC ~ +48 VDC
Power: Consumption:	6.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	117 x 126 x 58 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
