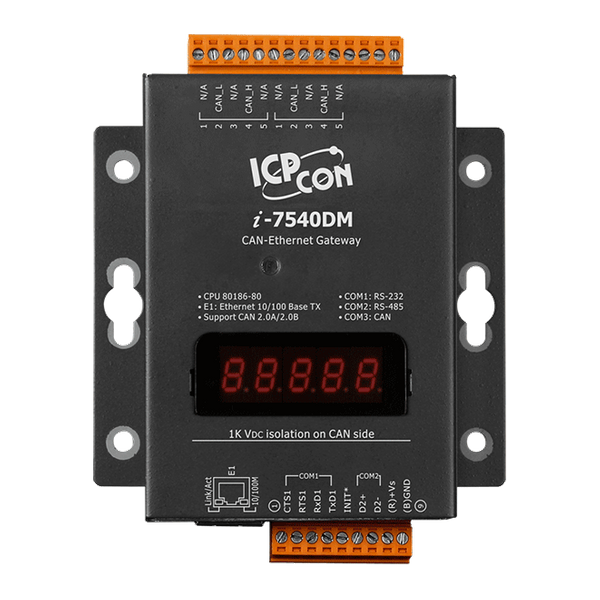

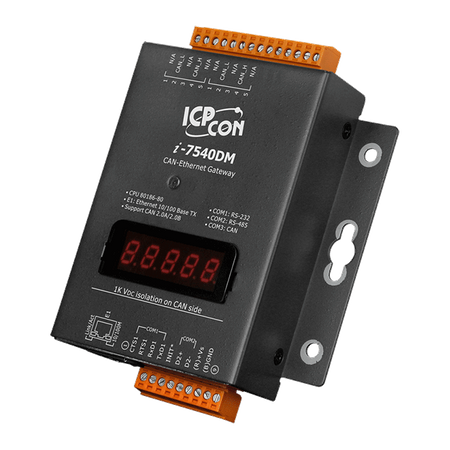

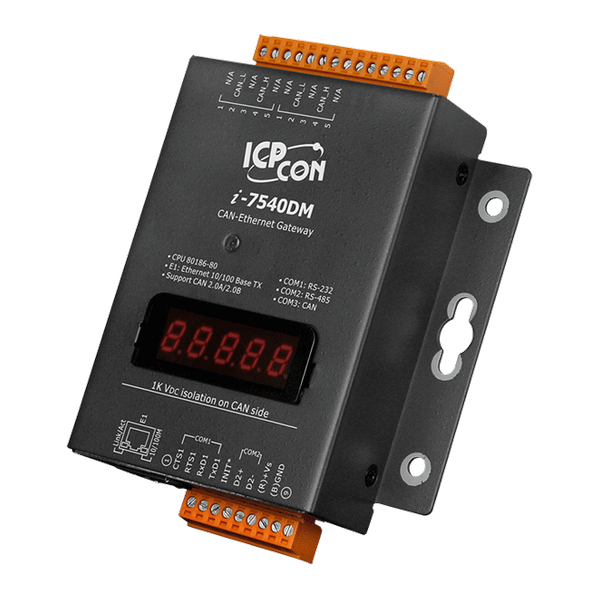

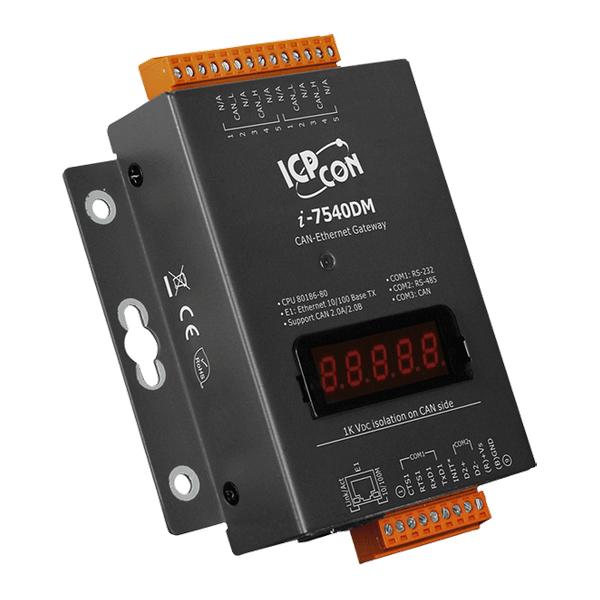

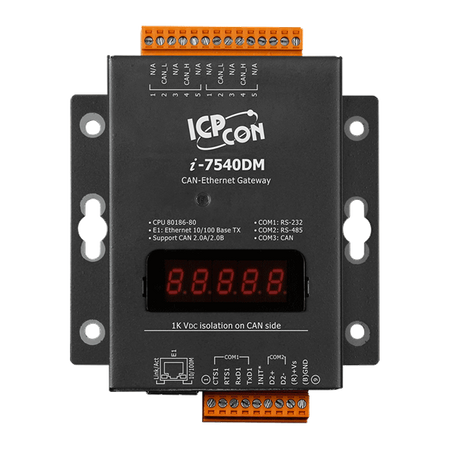

Name: I-7540DM
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wbudowany procesor 80186-80 lub kompatybilny
Protokoły Ethernet: TCP, UDP, IP, ICMP, ARP
Możliwość przeładowania oprogramowania operacyjnego
Przesyłanie wiadomości przy użyciu protokołu TCP/IP
Sterownik COM obsługuje przerwania i bufor wejścia/wyjścia 1K QUEUE
Wsparcie dla jednego portu RS-232, jednego portu RS-485 i jednego portu CAN
Ochrona fotoizolacyjna 2500Vrms po stronie CAN
Zworka do wyboru rezystora końcowego 120Ω dla kanału CAN
Transceiver CAN Philip 82C 250/251
Obsługa specyfikacji CAN 2.0A i 2.0B
Maksymalna prędkość transmisji do 1M bps dla CAN i 115,2 kbps dla RS-232 i RS-485
Maksymalna odległość transmisji CAN ponad 1000m (zgodnie ze specyfikacją CAN)
Wbudowany samodostrojający się kontroler ASIC na porcie RS-485
Konfigurowalne parametry komunikacji CAN i RS-232 przez oprogramowanie
Aktualizacja firmware z portu COM1 lub portu Ethernet
Wsparcie dla konfiguracji przez WWW
Wsparcie dla maksymalnie 25 połączeń klientów Ethernet
Wsparcie dla technologii Wirtualnego portu COM

Wprowadzenie

Seria I-7540D to konwertery CAN na Ethernet, zwykle stosowane jako serwer urządzeń Ethernet na CAN/RS-232/485. Obsługują funkcje dostępu do gniazd oraz technologię wirtualnego portu COM, co daje użytkownikom możliwość uzyskiwania danych CAN, RS-232, RS-485 poprzez wirtualny port COM. Seria I-7540D oferuje także tryb przezroczysty, który umożliwia sprzęganie sieci CAN poprzez Internet/Ethernet, co pozwala na zdalne monitorowanie i kontrolę. Dzięki cechom takim jak miniaturowy system operacyjny, niezależność protokołu, mała obudowa oraz elastyczność, doskonale nadaje się do różnych zastosowań z RS-232, RS-485 i CAN, które mogą bazować na prywatnych protokołach RS-232, prywatnych protokołach CAN, protokole Modbus, protokole CANopen, protokole DeviceNet lub protokole J1939.

Zastosowania

Zastosowania jako serwer TCP:

Funkcja serwera TCP jest używana do realizacji komunikacji między urządzeniami CAN a urządzeniem klienta TCP. Urządzenie klienta TCP może używać poleceń ASCII na podstawie formatu CAN, aby uzyskać dostęp do modułu I-7540DM. Następnie moduł I-7540DM przetłumaczy te polecenia ASCII na wiadomości w formacie CAN i wyśle je do sieci CAN. Podobnie, gdy wiadomość w formacie CAN zostanie odebrana z sieci CAN, I-7540DM przetłumaczy wiadomość na polecenia ASCII i wyśle je do połączonego urządzenia klienta TCP.

Komunikacja w trybie połączenia parzystego CAN:

Aplikacja połączenia parzystego modułu I-7540DM służy do realizacji komunikacji pomiędzy dwoma końcami sieci CAN za pośrednictwem Ethernetu. Jest implementowana poprzez protokół TCP lub UDP, aby sieć CAN #1 mogła komunikować się z siecią CAN #2.


	Kontrola nowoczesnego teatru (Tradycyjny Chiński) Kontrola nowoczesnego teatru (Angielski)
	System generacji energii fotowoltaicznej (Tradycyjny Chiński) System generacji energii fotowoltaicznej (Angielski)

Parametry techniczne:

Product Range:	CAN Bus
Wskaźniki LED
LED Indicators: Status:	1 x Power
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100Base-T(X)
Porty COM
Porty COM: Porty:	1 x RS-232 , 1 x RS-485 (self-turner ASIC inside)
Porty COM: Szybkość transmisji:	110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Parity:	None, Even, Odd
COM Ports: Data Bit:	7, 8
COM Ports: Stop Bit:	1
CAN
CAN: Controller:	NXP SJA1000T with 16 MHz clock
CAN: Porty:	1
CAN: Baud Rate:	10 k ~ 1 M bps
CAN: Isolation:	1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:	Jumper for 120 Ω terminal resistor
CAN: Specification:	ISO-11898-2, CAN 2.0A and CAN 2.0B
CAN: Filter:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	2.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 x 125 x 28 (W x L x H)
Mechanical: Installation:	Wall mount
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
