Główne cechy
- Obsługuje PCI Express x1
- Zawiera 4 porty RS-422/485
- 256-bajtowy sprzętowy FIFO dla każdego portu
- Prędkość transmisji do 921600 bps
- Maks. 256 modułów w jednej sieci RS-485
- Automatyczna kontrola kierunku RS-485
- ±4 kV ochrona ESD dla wersji i
- Izolacja 3000 V DC dla wersji i
- Kompaktowa konstrukcja karty
Wprowadzenie

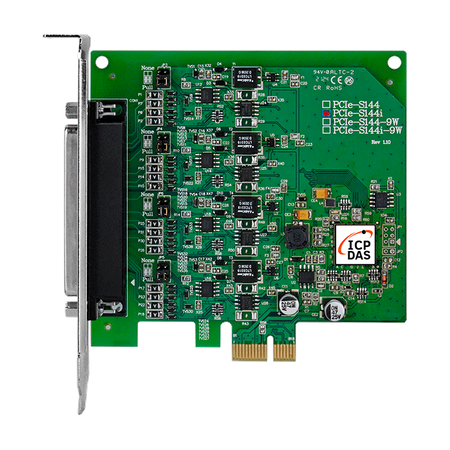

Karta serii PCIe-S144i zapewnia 4 porty szeregowe RS-422/RS-485. Uart Bridge zapewnia automatyczną kontrolę kierunku danych dla sygnałów RS-485. Każdy port może być skonfigurowany jako RS-485 do komunikacji half-duplex lub RS-422 do komunikacji full-duplex. Obsługuje prędkości do 921600 bps i komunikację full-duplex.
Linie danych każdego portu szeregowego na kartach PCIe-S w wersji i są zaprojektowane z fotokoplerami. Fotokoplery na pokładzie wykorzystują krótką optyczną ścieżkę transmisji do przesyłania sygnału pomiędzy elementami obwodu, co utrzymuje linie danych w izolacji elektrycznej. Pomaga to zmniejszać pętle masy, napięcia wspólne i blokować skoki napięcia, zapewnia izolację elektryczną i oferuje znaczną ochronę przed poważnymi warunkami przepięciowymi w jednym obwodzie, które mogą wpłynąć na inny.
W trudnych warunkach przemysłowych, komponent ochrony przeciw ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwy ładunek od wrażliwego obwodu, chroniąc komputer i sprzęt przed nagłym i chwilowym prądem elektrycznym.
Sterowniki dostarczane są dla szerokiej gamy systemów operacyjnych, w tym 32/64-bitowych Windows XP/2003/2008/7/8/10 oraz Linux Kernel 2.6.31~5.16.0.
Linie danych każdego portu szeregowego na kartach PCIe-S w wersji i są zaprojektowane z fotokoplerami. Fotokoplery na pokładzie wykorzystują krótką optyczną ścieżkę transmisji do przesyłania sygnału pomiędzy elementami obwodu, co utrzymuje linie danych w izolacji elektrycznej. Pomaga to zmniejszać pętle masy, napięcia wspólne i blokować skoki napięcia, zapewnia izolację elektryczną i oferuje znaczną ochronę przed poważnymi warunkami przepięciowymi w jednym obwodzie, które mogą wpłynąć na inny.
W trudnych warunkach przemysłowych, komponent ochrony przeciw ESD na pokładzie (dla wersji i) odprowadza potencjalnie szkodliwy ładunek od wrażliwego obwodu, chroniąc komputer i sprzęt przed nagłym i chwilowym prądem elektrycznym.
Sterowniki dostarczane są dla szerokiej gamy systemów operacyjnych, w tym 32/64-bitowych Windows XP/2003/2008/7/8/10 oraz Linux Kernel 2.6.31~5.16.0.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia gastronomiczne
- Sprzęt laboratoryjny i badania
- Komunikacja przemysłowa
Parametry techniczne:
| Product Range: | Multi-port Serial Board |
HARDWARE | |
| Hardware: Connector: | DB-37 (Female) |
Porty COM | |
| Porty COM: Porty: | 4 x RS-422/485 (RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS-, GND / RS-485: Data+, Data-, GND) |
| Porty COM: Szybkość transmisji: | 300 - 921600 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 1.5, 2 |
| COM Ports: FIFO Size: | Internal 256 bytes |
| COM Ports: Isolation: | 3000 VDC |
Power | |
| Power: Consumption: | 440 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 101 x 114 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
