Główne cechy
• Obsługa protokołów OPC UA Server / Client i MQTT Client
• Obsługa RESTful API poprzez HTTP i HTTPS
• Możliwość jednoczesnego uruchomienia OPC UA, MQTT i RESTful API
• Obsługa funkcji logicznej, ustawienia reguł: IF, THEN, ELSE
• Obsługa harmonogramu: do wykonywania ustawionych reguł o określonym czasie
• Obsługa dziennika zdarzeń: rejestracja zmian I/O do śledzenia urządzeń
• Wsparcie dla IoTstar Cloud Management Software
• Wbudowany serwer WWW zapewniający interfejs użytkownika w przeglądarce
• Kanały I/O: 8 x DI, 8 x DO
• Dwuportowy przełącznik Ethernet do topologii łańcuchowej (Daisy-Chain)
• Zgodność z IEEE 802.3af (PoE)
Wprowadzenie

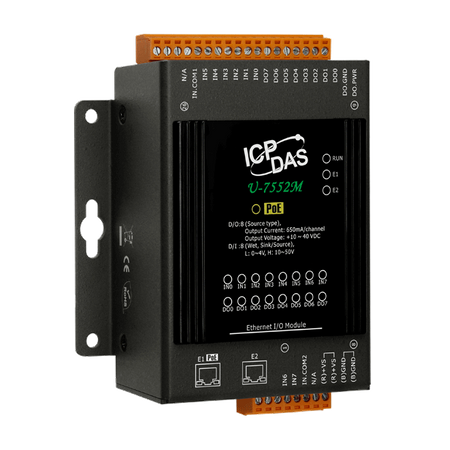

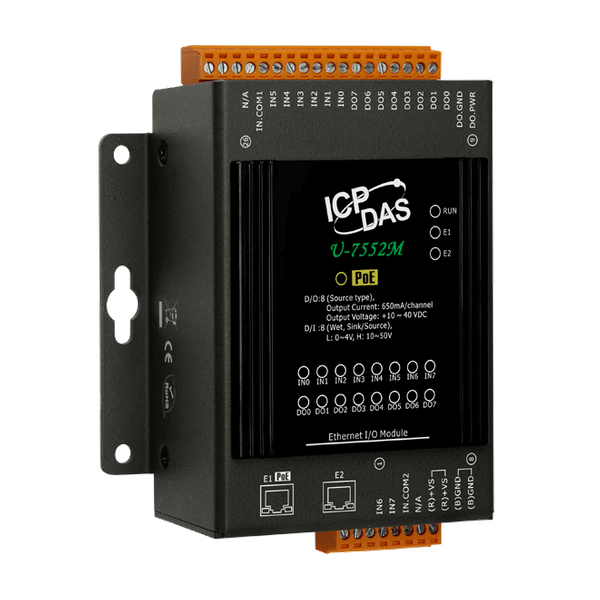

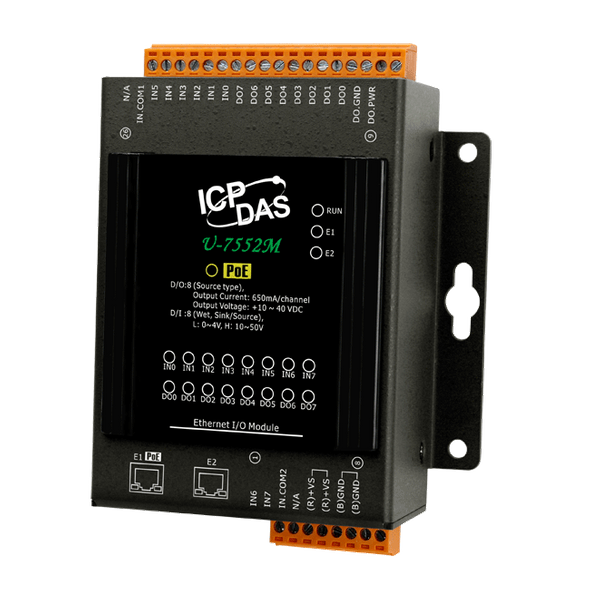

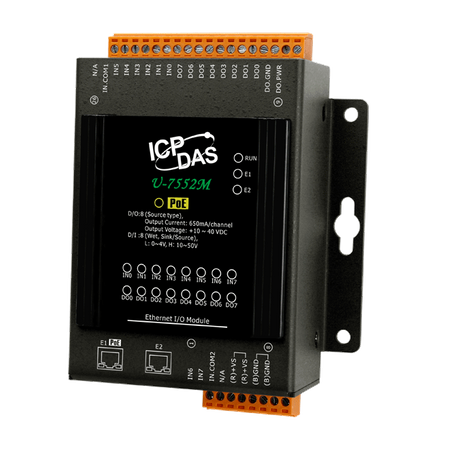

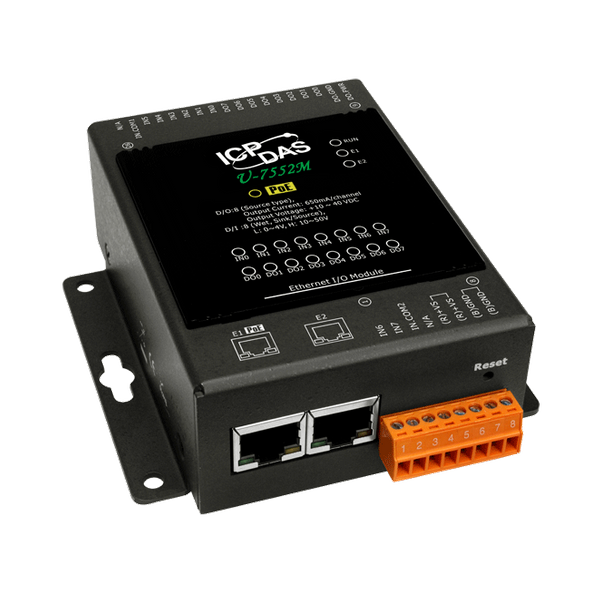

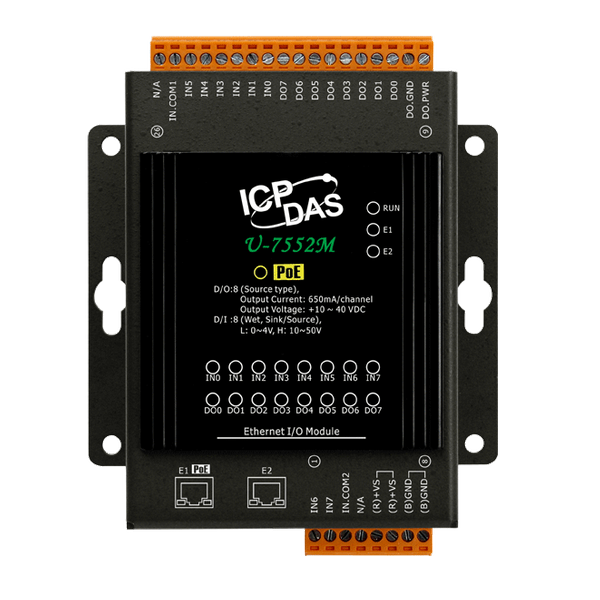

U-7552M to moduł UA I/O, który zapewnia 8 kanałów wejść cyfrowych i 8 kanałów wyjść cyfrowych. Posiada wbudowany dwuportowy przełącznik Ethernet do realizacji topologii łańcuchowej daisy-chain. Okablowanie jest znacznie łatwiejsze i może obniżyć całkowity koszt kabli i przełączników. Moduł jest zgodny z normą IEEE 802.3af (klasa 2) dotyczącą zasilania przez Ethernet (PoE). Pozwala to na zasilanie z sieci obsługującej PoE za pomocą pary przewodów Ethernet. Ta funkcjonalność zapewnia większą elastyczność i efektywność, co upraszcza projektowanie systemu, oszczędza miejsce oraz redukuje ilość okablowania i gniazdek zasilających. Moduł zapewnia interfejs webowy do konfigurowania, kontrolowania i monitorowania modułów, połączeń oraz statusu I/O za pomocą przeglądarki internetowej. Jest to łatwe, szybkie i nie wymaga dodatkowej aplikacji.
W komunikacji przemysłowej UA I/O zapewnia protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (możliwość jednoczesnej komunikacji). Użytkownicy mogą wybierać tryb sieciowy w zależności od ich potrzeb. Wartości z wbudowanych kanałów I/O mogą być przesyłane do systemu chmurowego lub systemu sterowania działającego w terenie, w celu wyświetlania, analizy lub strategii. Obsługuje skalowanie, co pozwala na zamianę sygnału analogowego na bardziej czytelną wartość. Moduł wspiera logikę funkcji ustawiania reguł IF, THEN, ELSE, co pozwala na ustawienie warunków logicznych i działań dla I/O oraz wirtualnego punktu. Ponadto, posiada funkcję harmonogramu, pozwalającą na wykonanie ustawionych reguł o określonym czasie oraz wspiera RESTful API, umożliwiającą odczyt/zapis I/O i wirtualnego punktu poprzez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module,Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/channel at 25°C |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +47 VDC |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.5 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
