PMD-2201-EN

Główne cechy

• Działa na przeglądarkach, nie wymaga dodatkowego narzędzia oprogramowania.
• Brak potrzeby programowania, strony internetowe zapewnione do edytowania logiki sterowania.
• 7" TFT LCD (z panelem dotykowym) i obsługa PoE (Power over Ethernet).
• Wsparcie do "24 modułów ICP DAS Modbus Power Meter + 8 modułów Modbus I/O" (Maks. łącznie 16 modułów TCP)
  • Interfejsy COM1 i COM2 mogą indywidualnie łączyć się z maks. 16 modułami Modbus RTU (w tym moduły Power Meter i I/O).
  • Interfejs LAN może łączyć się z maks. 16 modułami Modbus TCP (w tym moduły Power Meter i I/O).
  • Wsparcie do 4 elektrowni z serii ICP DAS PM-4324.
• Wyświetlanie danych mocy w czasie rzeczywistym lub historycznym przez przeglądarkę lub lokalny wyświetlacz. Możliwość wygenerowania raportu statystycznego danych mocy przez przeglądarkę.
• Zapewnienie karty microSD do logowania danych mocy. Automatyczne wysyłanie i odzyskiwanie plików dziennika po przywróceniu połączenia sieciowego.
• Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na moc.
• Funkcja powiadamiania o alarmie za pośrednictwem LINE lub e-maila.
• Dostosowanie operacji urządzeń do ich statusu zasilania za pomocą modułów Modbus I/O.
• Funkcja harmonogramowania operacji modułów I/O (urządzeń).
• Wsparcie dla protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
• Obsługa połączeń z platformą IoT (Microsoft Azure i IBM Bluemix) oraz oprogramowaniem ICP DAS IoTstar Cloud.

Wprowadzenie

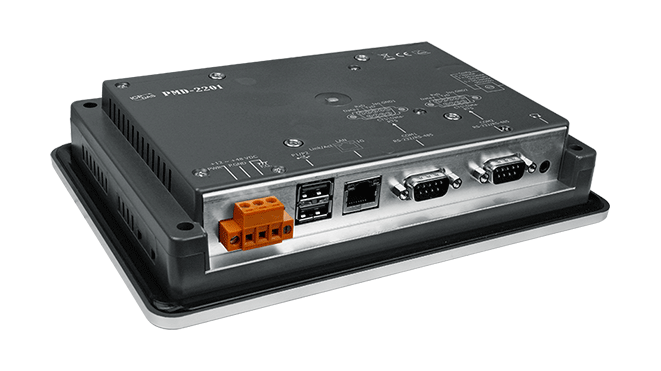

PMD-2201 to inteligentny koncentrator mierników mocy oparty na sieci Web, opracowany przez ICP DAS. Oferuje interfejs sieciowy oraz różne funkcje, takie jak: zbieranie danych o mocy, kontrola logiki, zarządzanie zapotrzebowaniem na moc, rejestrator danych, lokalny wyświetlacz/Web page z wyświetlaniem danych i funkcje powiadamiania o alarmach. PMD-2201 pozwala na podłączenie inteligentnych mierników mocy ICP DAS przez interfejs RS-485 lub Ethernet, aby odczytywać dane o mocy urządzeń mierzalnych przez te mierniki; a następnie rejestrować wartości mocy w czasie rzeczywistym w plikach rejestratora danych. PMD-2201 oferuje również funkcję automatycznego wysyłania z powrotem plików rejestratora danych; wraz z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA, pozwala na zbieranie i analizę danych o mocy. PMD-2201 jest wyposażony w ekran TFT LCD o przekątnej 7" (z panelem dotykowym) i przeznaczony do montażu panelowego. Umożliwia łatwe przeglądanie danych o mocy i ustawianie parametrów systemu lokalnie. Ponadto PMD-2201 jest wyposażony w wbudowany serwer sieciowy, który umożliwia bezpośrednie połączenia przez przeglądarki z PMD-2201 w celu przeglądania danych o mocy i konfigurowania parametrów systemu. PMD-2201 obsługuje również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT, aby bezproblemowo integrować się z systemami SCADA/MES/IT/IoT/Network Management backend. Oprócz modułów I/O M-7000 ICP DAS, PMD-2201 może łączyć się ze standardowymi modułami Slave Modbus TCP/RTU. Współpracując z modułami I/O oraz funkcjami takimi jak wykonywanie reguł logiki IF-THEN-ELSE i funkcje powiadamiania o alarmach, w tym LINE/email, PMD-2201 oferuje lepiej przemyślane zarządzanie zapotrzebowaniem na moc i funkcje powiadamiania o alarmach, i jest w stanie przeprowadzać odciążanie urządzeń, jeśli jest to wymagane, oraz umożliwia monitorowanie i kontrolę zużycia energii przez urządzenia w czasie rzeczywistym. Podczas korzystania z PMD-2201 do budowy systemu zarządzania i monitorowania energii, na każdym etapie rozwoju systemu nie jest wymagana żadna programowanie; wystarczy kilka kliknięć na stronie internetowej, aby zakończyć wszystkie ustawienia; użytkownik może łatwo i szybko przeglądać dane o mocy urządzeń i przetwarzać dane do analiz statystycznych i analizy. PMD-2201 to łatwe w użyciu i łatwe w budowie kompleksowe rozwiązanie do zarządzania i monitorowania energii, które pozwala na bardziej efektywne wykorzystanie energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią
