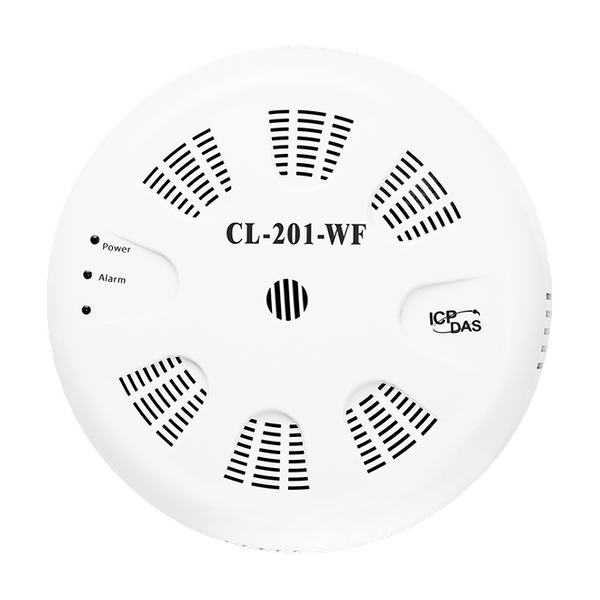

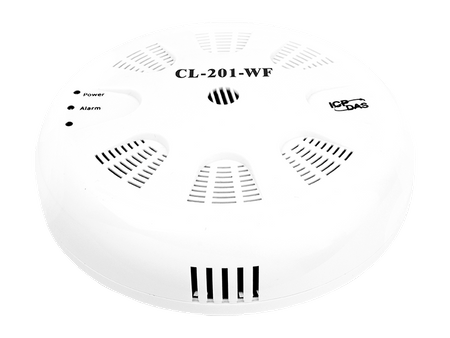

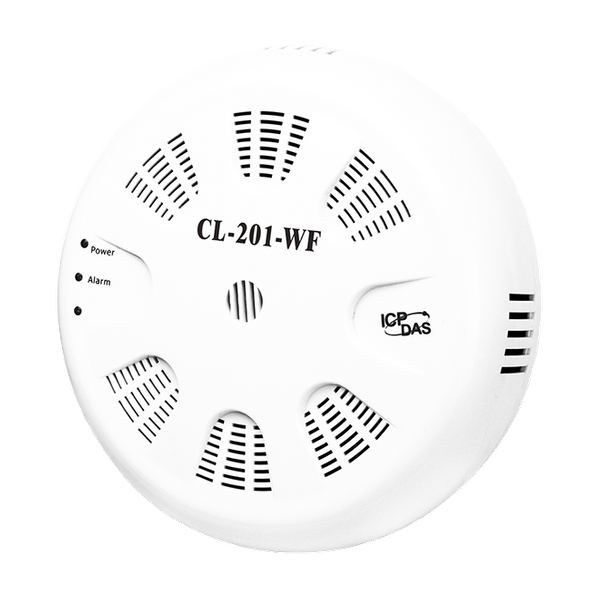

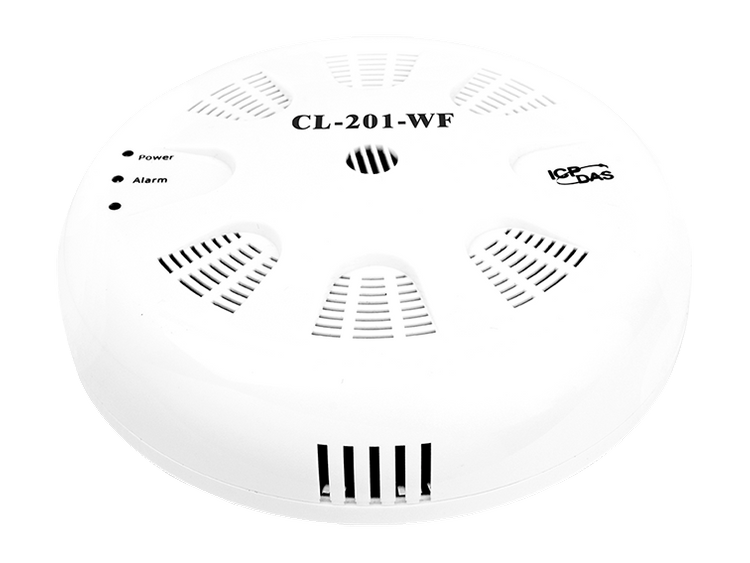

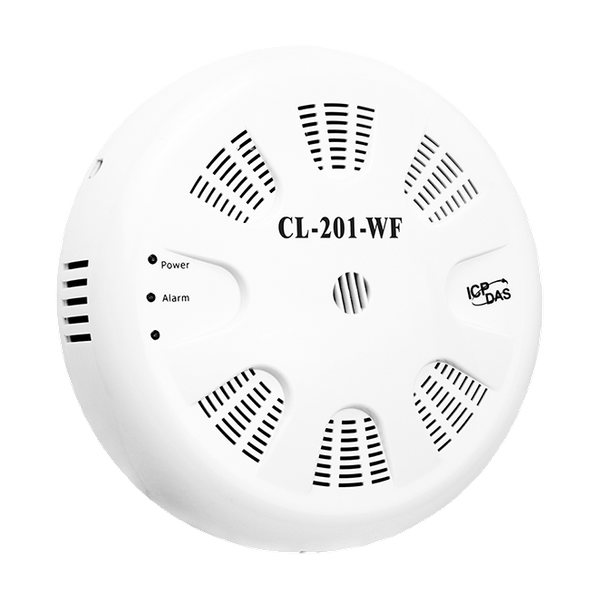

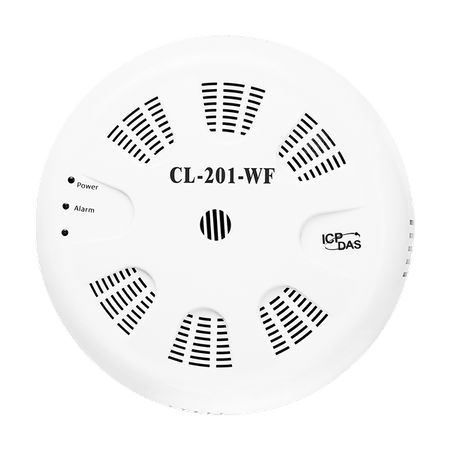

Name: CL-201-WF
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Zdolność do rejestrowania pomiarów CO, temperatury, wilgotności i punktu rosy
Do 450,000 rekordów z datą i czasem
Proste i Potężne narzędzie: oprogramowanie użytkowe, aplikacja iOS oraz Android
Obsługa protokołów DCON oraz Modbus RTU/TCP
Obsługa protokołu MQTT dla interfejsu Ethernet
Zawiera interfejsy komunikacyjne RS-485/Ethernet/Wi-Fi
Wyjście przekaźnikowe do kontroli alarmów lub urządzeń IAQ
Zgodność ze standardami IEEE802.11b/g/n
Redundantne wejścia zasilania: PoE (IEEE 802.3af, klasa 1) oraz wejście DC
Obsługa trybów Infrastructure i Limit-AP dla sieci bezprzewodowych
Montaż sufitowy lub ścienny

Wprowadzenie

Moduł CL-200-WF to urządzenie monitorujące jakość powietrza wewnątrz pomieszczeń (IAQ), wyposażone w interfejsy Wi-Fi, Ethernet i RS-485. Zapewnia połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki powszechności infrastruktury sieci 802.11, moduły te stanowią łatwy sposób na wprowadzenie łączności bezprzewodowej do systemów monitoringu i sterowania. Urządzenia z serii CL-200-WF mogą rejestrować dane dotyczące CO, CO2, HCHO, H2S, NH3, TVOC, temperatury, wilgotności i punktu rosy, włącznie z oznaczeniem daty i czasu, i są w stanie przechowywać do 450,000 rekordów możliwych do pobrania. Dane w czasie rzeczywistym mogą być dostępne z rejestratora danych CL-200-WF w dowolnym miejscu i czasie za pomocą darmowego oprogramowania na Windows, aplikacji na iOS lub Android, pod warunkiem, że są one połączone z tą samą lokalną siecią co rejestrator danych.

Obsługiwane są popularne protokoły przemysłowe takie jak DCON, Modbus RTU i Modbus TCP. Dla interfejsu Ethernet wspierany jest także nowoczesny protokół łączności machine-to-machine (M2M)/IoT (Internet rzeczy) – MQTT. Rejestrator danych CL-200-WF może być podłączony za pośrednictwem szeroko stosowanych interfejsów komunikacyjnych, takich jak RS-485, Ethernet, PoE i Wi-Fi, co oznacza, że urządzenie może być łatwo zintegrowane z istniejącymi systemami HMI lub SCADA i jest łatwe do utrzymania w rozproszonym systemie sterowania.

Obsługa protokołu MQTT dla aplikacji IoT (dotyczy tylko interfejsu Ethernet)

Protokół MQTT został zaprojektowany do efektywnej wymiany danych w czasie rzeczywistym między czujnikiem a urządzeniem mobilnym. Operuje on przez TCP/IP i jest najczęściej używany dziś w aplikacjach "machine-to-machine" (M2M) oraz "Internet rzeczy".

Umożliwia dostęp do danych w czasie rzeczywistym z dowolnego miejsca i czasu

Dane w czasie rzeczywistym z rejestratora danych CL-200-WF mogą być dostępne z dowolnego miejsca i w dowolnym czasie za pomocą oprogramowania iAir Utility, aplikacji na iOS lub Android, lub za pomocą przeglądarki internetowej, pod warunkiem, że są one połączone z tą samą lokalną siecią co rejestrator danych.

Proste i potężne narzędzie konfiguracji

Za pomocą narzędzia iAir Utility można konfigurować moduły, monitorować dane w czasie rzeczywistym, grupować moduły CL-200-WF w celu zarządzania ich stanem. Narzędzie pozwala również na pobieranie i eksportowanie danych do pliku .CSV, który może być następnie zaimportowany do dowolnego oprogramowania przemysłowego lub arkusza kalkulacyjnego w celu analizy.

Dostęp do danych w czasie rzeczywistym z serii CL-200-WF możliwy jest z dowolnego miejsca i czasu za pomocą aplikacji WF-IIOT-Utility oraz na iOS.

Zastosowania

Transport żywności lub farmaceutyków
Przemysł spożywczy (HACCP)
Stacje krwiodawstwa i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynami
Muzea, archiwa i galerie

Automatyczne rozwiązanie wykrywania HCHO (Formaldehyd)/VOC

Detektor HCHO/VOC zapewnia natychmiastowe ostrzeżenie o toksycznym formaldehydzie, który może występować w fabrykach sklejki, fabrykach mebli oraz nowym wnętrzu remontowanych domów.

Automatyczne monitorowanie w pomieszczeniach lub podziemnych parkingach

System automatycznego monitorowania jakości powietrza w pomieszczeniach lub na podziemnych parkingach może wykorzystywać moduły z serii CL-200-WF do monitorowania informacji o zdrowiu i bezpieczeństwie, takich jak CO, CO2, temperatura, wilgotność i punkt rosy, i wiele więcej...

Parametry techniczne:

Product Range:	Industrial Sensor
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (2.3 seconds), Communication (Programmable)
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH, Non-condensing
Humidity Measurement: Resolution:	0.1% RH, Non-condensing
Humidity Measurement: Accuracy:	±5% RH, Non-condensing
CO Measurement
CO Measurement: Range:	0 to 1000 ppm (Electrochemical)
CO Measurement: Resolution:	1 ppm
CO Measurement: Accuracy:	±5% of measured value
CO Measurement: Response Time:	30 seconds
CO Measurement: Warm-up Time:	5 minutes
System
System: Security:	IP filter (whitelist) and Password (web)
System: Alarm:	CO/RH/Temperature
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wi-Fi
Wi-Fi: Transmission Distance (LoS):	50 meters (LOS)
Wi-Fi: Standard Supported:	IEEE 802.11 b/g/n
Wi-Fi: RX Sensitivity:	-95.7 dBm @ 1 DSSS, -74.0 dBm @ 54 OFDM
Wi-Fi: Output Power:	18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM
Wi-Fi: Mode:	Infrastructure & Limited AP
Wi-Fi: Encryption:	WEP, WPA and WPA2
Wi-Fi: Antenna:	1 dBi (PCB Antenna)
Wyjście przekaźnikowe

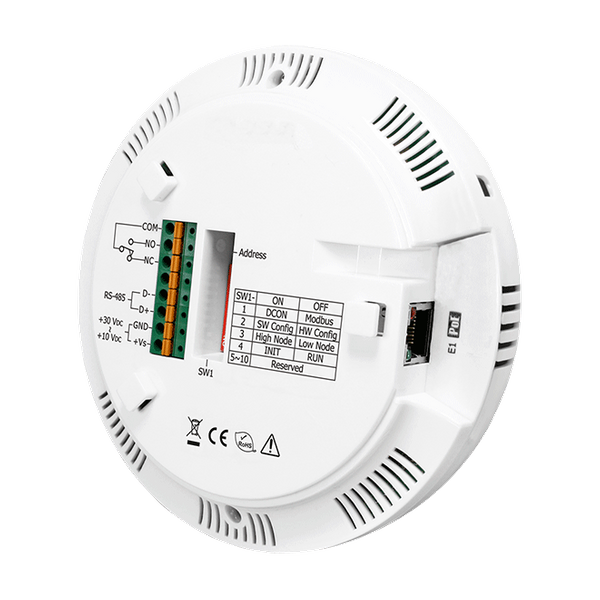

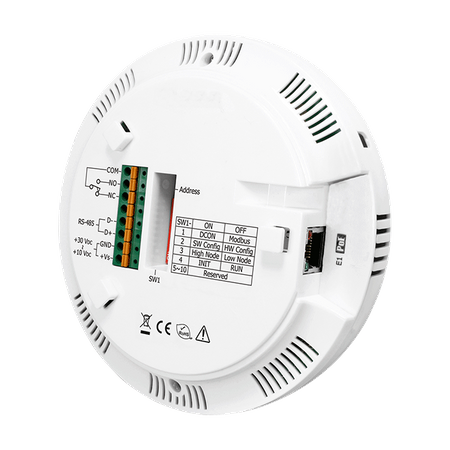

Wyjście przekaźnikowe: Kanały:	1 x Form A, SPST 30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON and Modbus/RTU (RS-485) , Modbus TCP (Ethernet, Wi-Fi) , MQTT (Ethernet)
Power
Power: Consumption:	Non-PoE: 1.6 W (Max.) , PoE: 1.7 W (Max.)
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	Ø 150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling Mounting/Wall Mounting
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ 50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
