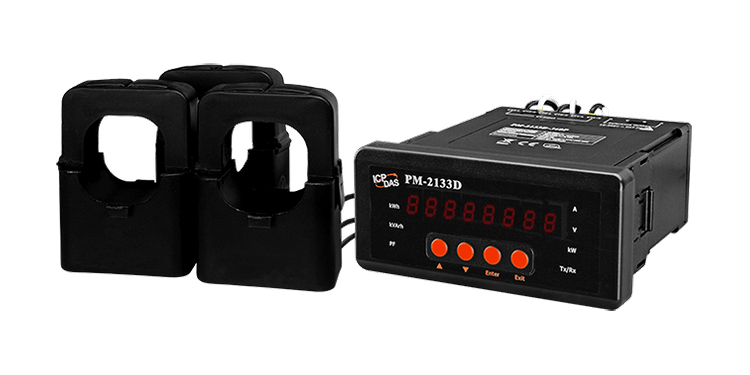

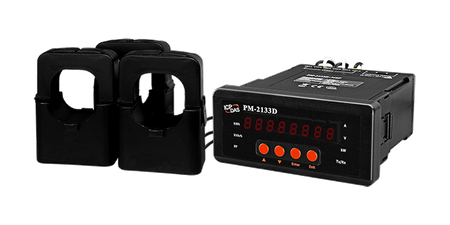

Name: PM-2133D-400P
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowy pomiar energii
• Pomiary mocy w wartościach rzeczywistych (True RMS)
• Analiza energii w systemach 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 400 A z różnymi przekładnikami CT
• Pomiar napięcia do 500 V

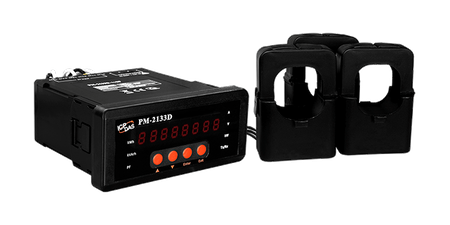

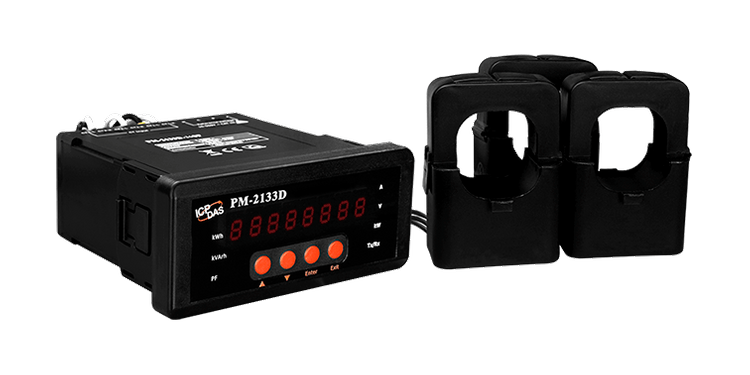

• Doczepiany przekładnik CT dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenia harmoniczne (THD)

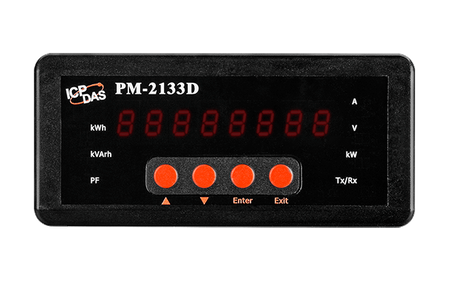

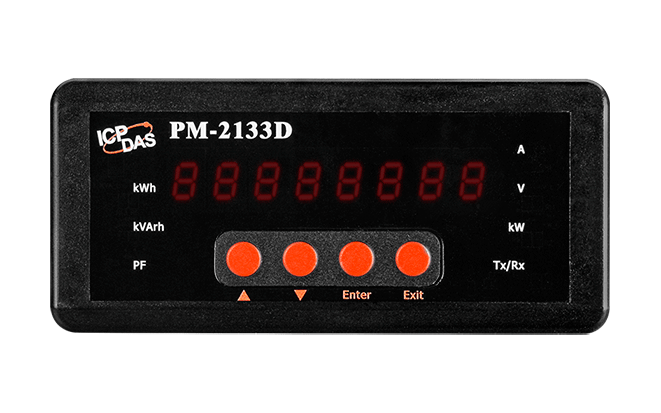

• Wyświetlacz LED ośmiocyfrowy
• Obsługuje protokół Modbus RTU

Wprowadzenie

ICP DAS przedstawia najpotężniejsze, najbardziej opłacalne i zaawansowane inteligentne mierniki mocy serii PM-2133D, które umożliwiają dostęp do bieżącego zużycia energii elektrycznej dla pomiarów trójfazowych. Z wysoką dokładnością (mniej niż 0,5%, PF=1), serie PM-2133D mogą być stosowane zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne mierniki mocy wyposażone są w rewolucyjny przewodowy przekładnik prądowy (clip-on CT, różne typy, obsługują wejściowy prąd do 400 A). Działa w szerokim zakresie napięć wejściowych od 10 do 500 VAC, co pozwala na globalną kompatybilność. Miernik ma wyświetlacz LED pokazujący moc.

Zastosowania

• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ36 mm (0.3 A ~ 400 A).
AC Power Measurement: Input Frequency:	50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz)
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz)
AC Power Measurement: Data Update Rate:	1 Second
AC Power Measurement: LED Display:	Yes, 8-digit
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	400 A
CT: Inside Diameter:	36 mm
CT: Leading Cable:	4 m
Porty COM

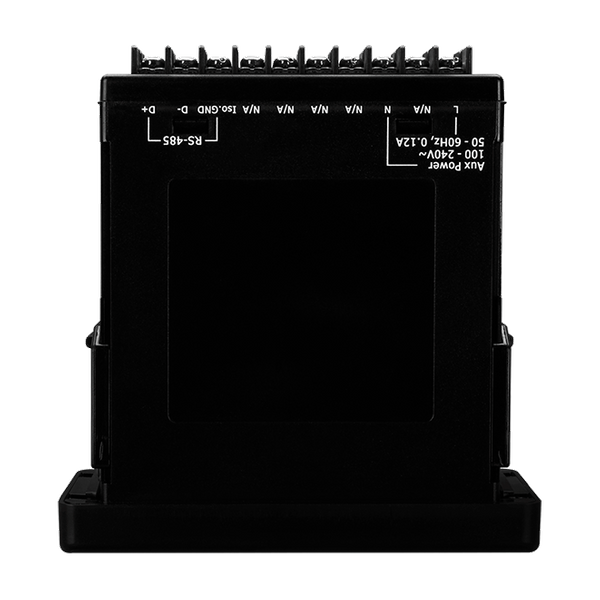

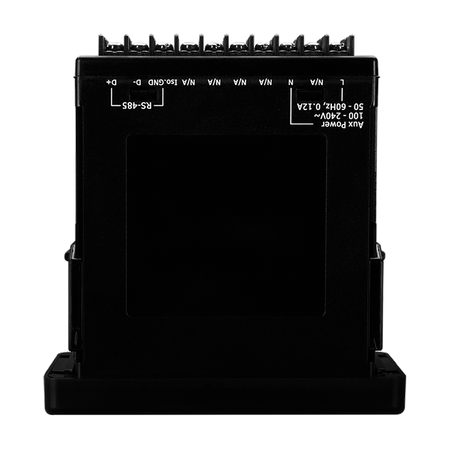

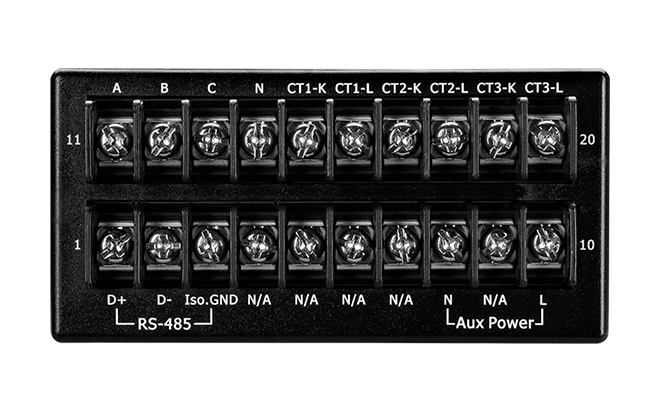

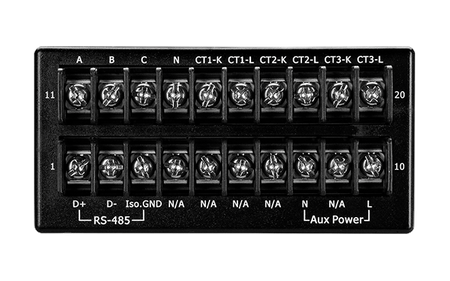

Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200
COM Ports: Data Format:	N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
COM Ports: Isolation:	3000 VDC
Power
Power: Input Range:	+85 ~ +264 VAC (277 VAC available)
Power: Consumption:	6 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	110 x 115 x 50 (W x L x H)
Mechanical: Installation:	Panel mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
