Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- 32-kanałowe izolowane wejścia cyfrowe
- Każda linia przesyłowa Motionnet: możliwość podłączenia modułów do 64
- Izolacja ochronna: zasilanie, komunikacja, I/O
- Diagnostyka LED dla komunikacji i statusu I/O
- Każdy port może być określony jako NPN lub PNP (12~24 V)
Wprowadzenie

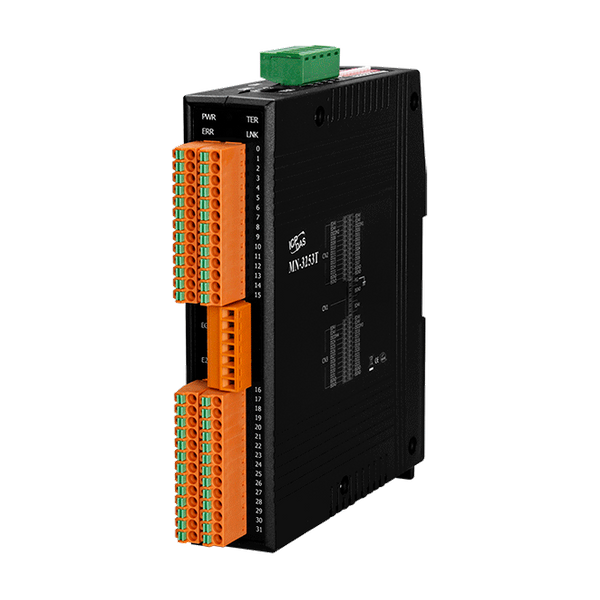

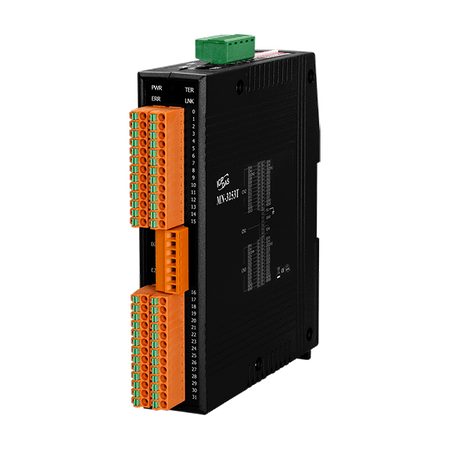

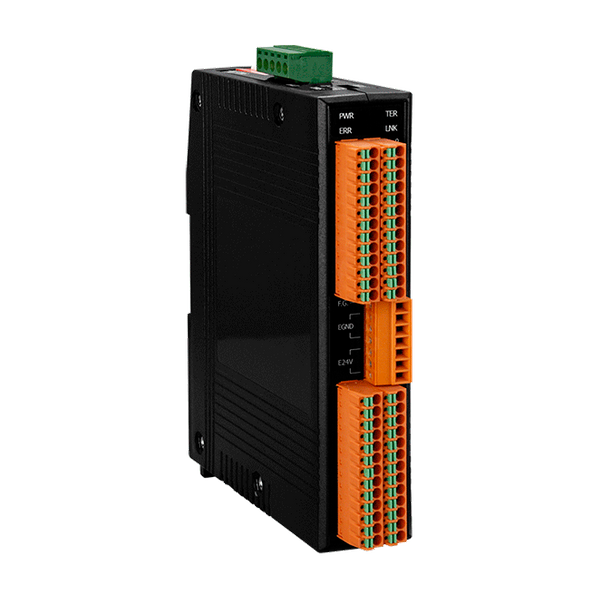

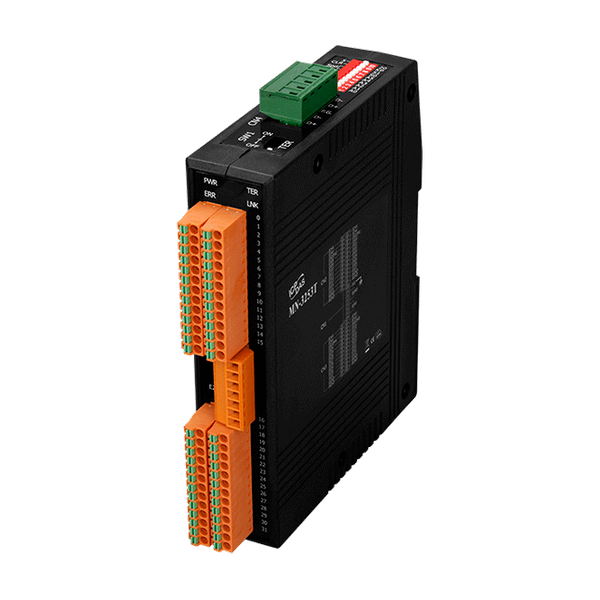

MN-3253T to urządzenie rozszerzające I/O dla systemów Motionnet, wyposażone w 32 izolowane kanały wejściowe cyfrowe. Każda linia komunikacyjna Motionnet może być połączona z maksymalnie 64 modułami, co oznacza, że I/O można rozszerzyć do 2048 kanałów wejściowych. Czas komunikacji wymagany przez każdy MN-3253T wynosi 15,1 µs. Jeśli podłączone są 64 moduły, sygnały dla 2048 punktów na 64 modułach mogą być wysłane i odebrane w ciągu 0,97 ms. Aktualizacja statusu I/O jest automatycznie przeprowadzana przez system Motionnet w stałych odstępach czasu, a ustawianie przerwań dla konkretnych punktów wejściowych, które klient chce monitorować, może pomóc zapobiegać marnowaniu czasu CPU przez powtarzające się odpytywanie, gdy nie ma nic innego do zrobienia. Każdy port wejściowy może być określony jako NPN lub PNP (12~24 V).
Parametry techniczne:
| Product Range: | I/O Module |
HARDWARE | |

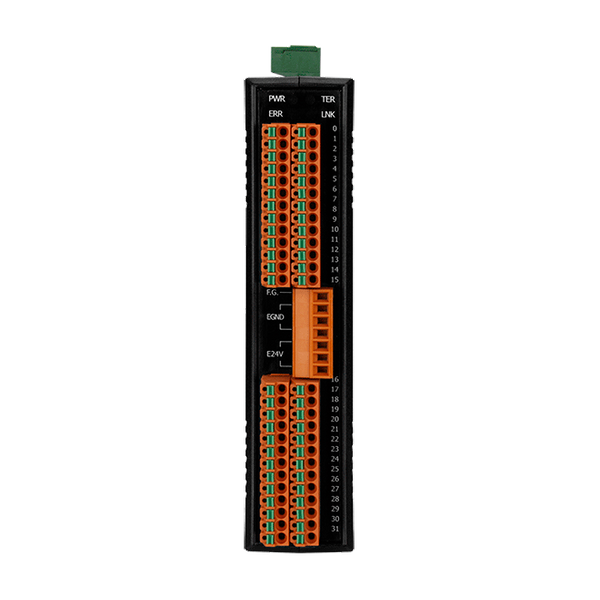

| Hardware: Connector: | 13-pin pluggable terminal block x 4 |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Input/Output state |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source (NPN/PNP) |
| Wejście cyfrowe: ON Poziom napięcia: | +10 ~ 30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +3 VDC Max. |
| Wejście cyfrowe: Izolacja: | 3000 Vrms |
| Digital Input: Input Impedance: | 4.7 KΩ |
Motionnet | |

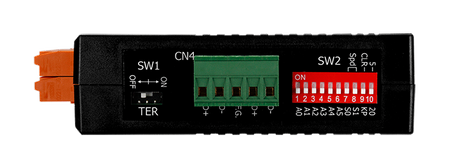

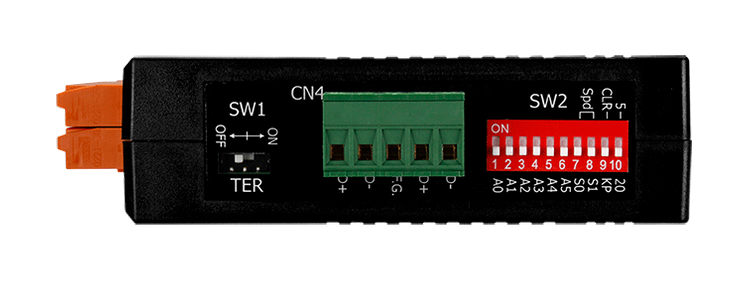

| Motionnet: Communication Connectors: | 5-pin terminal block |
| Motionnet: Transfer Speed: | Selectable 2.5, 5, 10 or 20 Mbps ,
by DIP Switch. |
| Motionnet: Cyclic Time: | 15.1 μs per device (20 Mbps) |
Power | |
| Power: Input Range: | 24 VDC (1000 V isolated) |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 140 mm x 126.6 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
