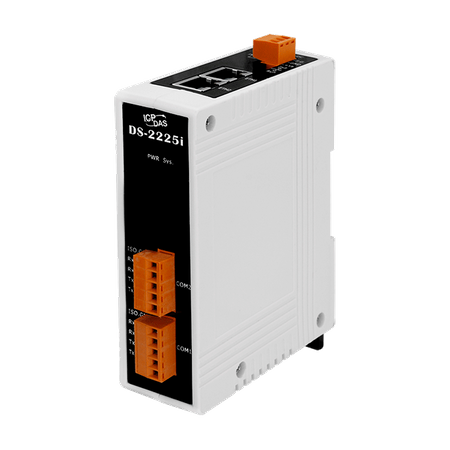

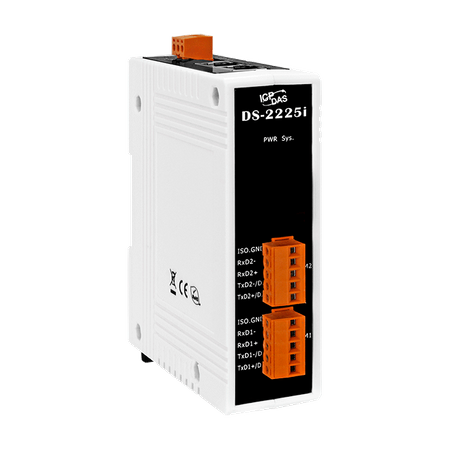

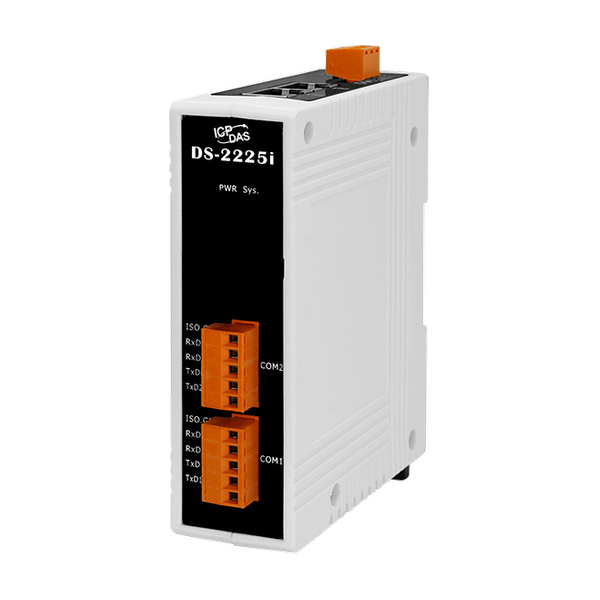

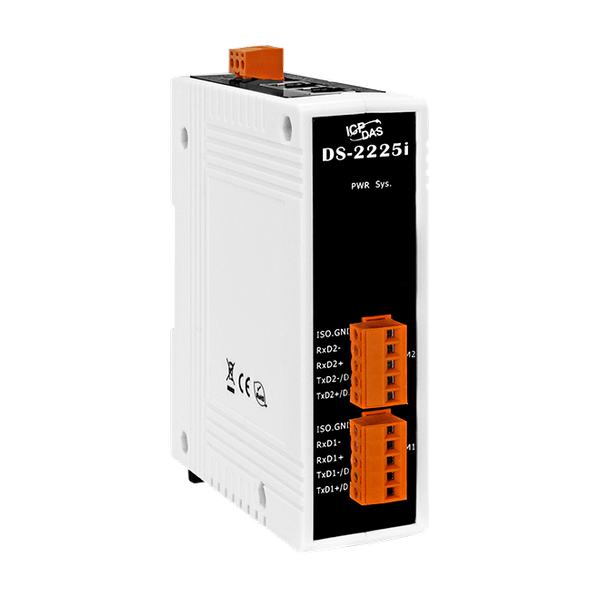

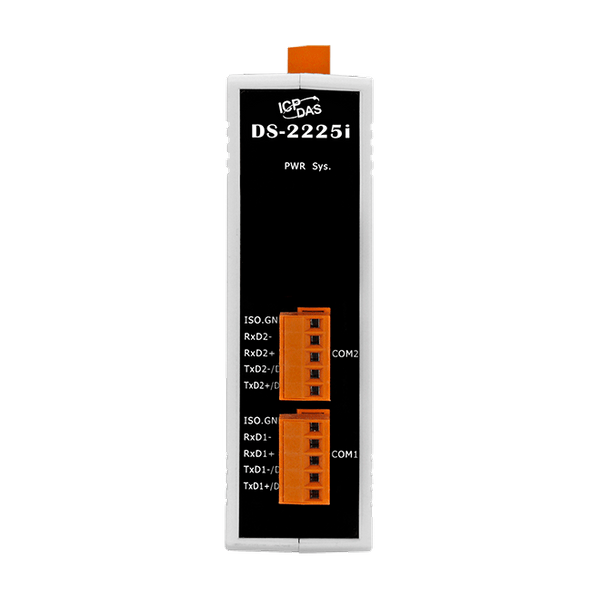

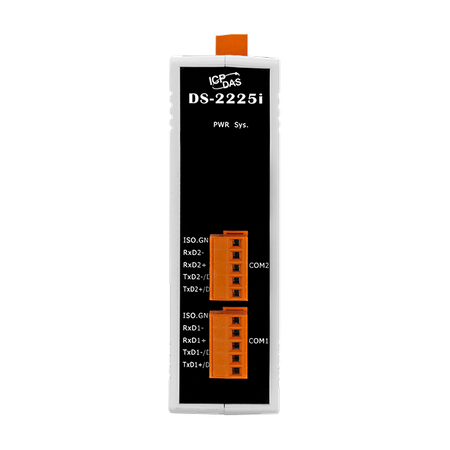

DS-2225i

DS-2200 to seria serwerów urządzeń komunikacyjnych Serial-to-Ethernet, zaprojektowanych, aby dodać łączność Ethernet i Internet do dowolnego urządzenia RS-232/422/485 oraz wyeliminować ograniczenia długości kabla w tradycyjnej komunikacji szeregowej. Korzystając z narzędzia VxComm Utility, wbudowany port COM serii DS-2200 może zostać zvirtualizowany do standardowego portu COM w Windows. Dzięki temu użytkownicy mogą transparentnie uzyskiwać dostęp lub monitorować urządzenia szeregowe przez Internet/Ethernet bez modyfikacji oprogramowania.

Narzędzie VxComm Utility wspiera najpopularniejsze systemy operacyjne na świecie, w tym 32-bitowe i 64-bitowe wersje Windows 7 SP1/10/2012/2016. Wirtualny COM działa transparentnie i jest niezależny od protokołu, co umożliwia idealne zintegrowanie z aktualnym komputerem centralnym. Narzędzie oferuje łatwy w użyciu interfejs konfiguracji, który można wykorzystać do szybkiego tworzenia i mapowania wirtualnych portów COM na jeden lub kilka modułów DS-2200. Dodatkowo narzędzie zawiera wbudowany program terminalowy, dzięki czemu użytkownicy mogą wysyłać/odbierać komendy/dane poprzez program terminalowy do łatwego testowania.

Serwery urządzeń DS-2200 mogą być używane do tworzenia aplikacji połączeniowych w parze (a także serial-bridge lub serial-tunnel) i mogą wtedy przesyłać dane przez TCP/IP między dwoma urządzeniami szeregowymi, co jest użyteczne przy łączeniu komputerów, serwerów lub innych urządzeń szeregowych, które same nie posiadają możliwości Ethernet. Dzięki niezależności od protokołu i elastyczności, DS-2200 spełnia wymagania praktycznie każdej aplikacji sieciowej.

DS-2200 wyposażony jest w potężny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym. Posiada również wbudowany serwer WWW, który zapewnia intuicyjny interfejs zarządzania sieciowego, pozwalający użytkownikom modyfikować ustawienia modułu, w tym DHCP/Statyczne IP, gateway/mask oraz porty szeregowe.

Moduł zawiera podwójny watchdog, w tym kontroler CPU (dla funkcji sprzętowych) oraz kontroler hosta (dla funkcji programowych). Kontroler CPU automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo, podczas gdy kontroler hosta automatycznie resetuje CPU, jeśli nie ma komunikacji między modułem a hostem (PC lub PLC) przez zdefiniowany czas (timeout systemu). Podwójny watchdog jest ważną funkcją, która zapewnia ciągłą pracę modułu, nawet w surowych warunkach. Ponadto seria DS-2200 (w wersji i) dodaje izolację 3000 VDC oraz ochronę ESD +/-4 kV, co chroni moduł i sprzęt przed nagłymi ładunkami elektrycznymi.

Dzięki 2 portom Ethernet, DS-2200 pozwala na połączenia typu daisy chain, co umożliwia elastyczność w lokalizacji urządzeń, ułatwia instalację i obniża koszty infrastruktury. Moduł DS-2200 oferuje prawdziwą funkcjonalność PoE (Power over Ethernet) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1) przy użyciu standardowego kabla Ethernet kategorii 5, aby otrzymywać zasilanie z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z bloku terminalnego DC.
