Główne cechy
- Działa w przeglądarkach, nie są wymagane dodatkowe narzędzia programowe.
- Bez programowania, strony internetowe dostępne do edytowania logiki sterowania.
- Obsługuje maksymalnie "24 moduły ICP DAS Modbus Power Meter + 8 modułów I/O Modbus" (łącznie maks. 16 modułów typu TCP)
- Interfejsy COM2 i COM3 mogą łączyć się z maks. 16 modułami Modbus RTU (w tym Power Meter i moduł I/O) osobno.
- Interfejs LAN może łączyć się z maks. 16 modułami Modbus TCP (w tym Power Meter i moduł I/O).
- Obsługuje maksymalnie 4 mierniki mocy serii ICP DAS PM-4324.
- Wyświetla dane zasilania w czasie rzeczywistym lub historyczne przez przeglądarkę. Udostępnia raporty statystyczne dotyczące danych zasilania przez przeglądarkę.
- Zapewnia kartę microSD do rejestrowania danych zasilania. Plik dziennika danych automatycznie wysyła i odzyskuje po przywróceniu połączenia sieciowego.
- Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na moc.
- Funkcja powiadamiania o alarmach przez e-mail lub SMS (do wysyłania wiadomości SMS wymagany jest GTM-203M-3GWA).
- Dostosuj operacje urządzeń według ich statusu zasilania za pomocą modułów I/O Modbus.
- Funkcja harmonogramu do operacji modułów I/O (urządzeń).
- Obsługuje protokoły Modbus TCP/RTU, FTP i SNMP.
Wprowadzenie

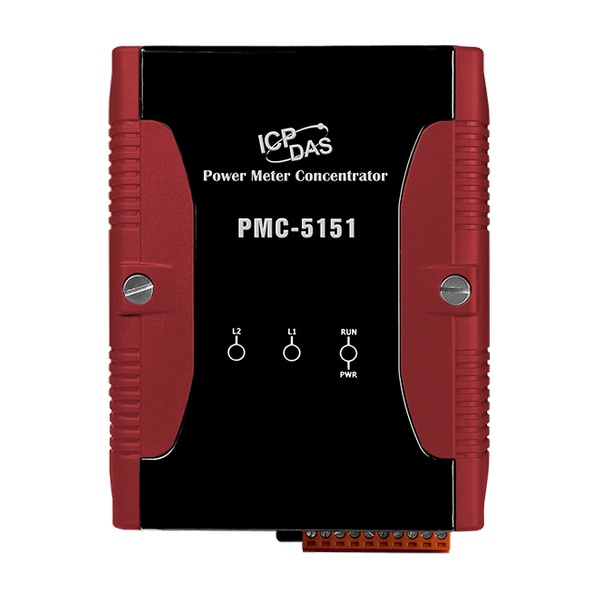

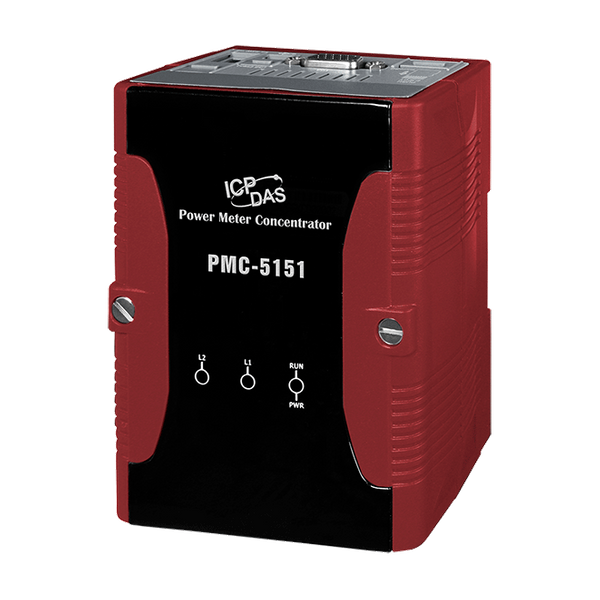

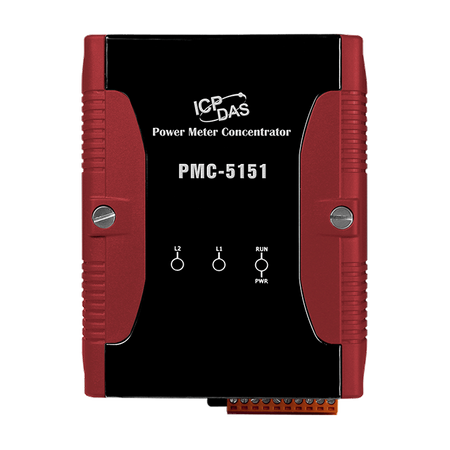

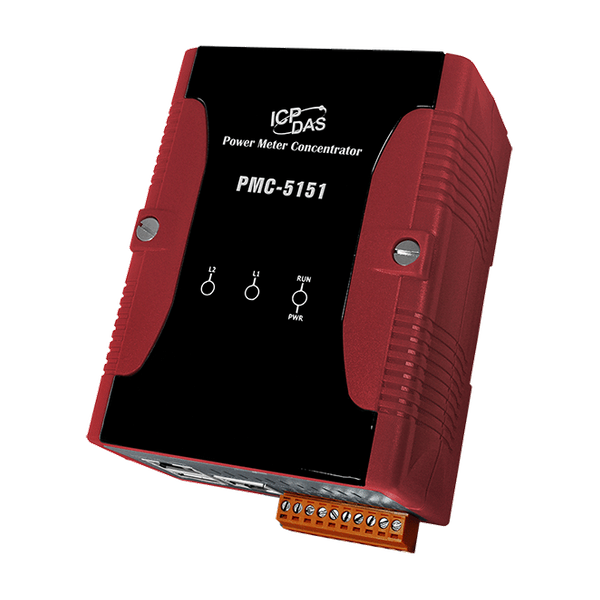

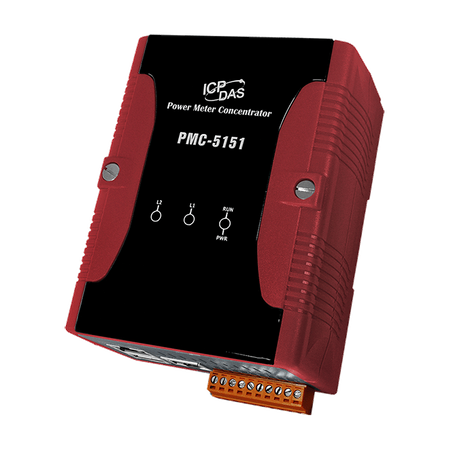

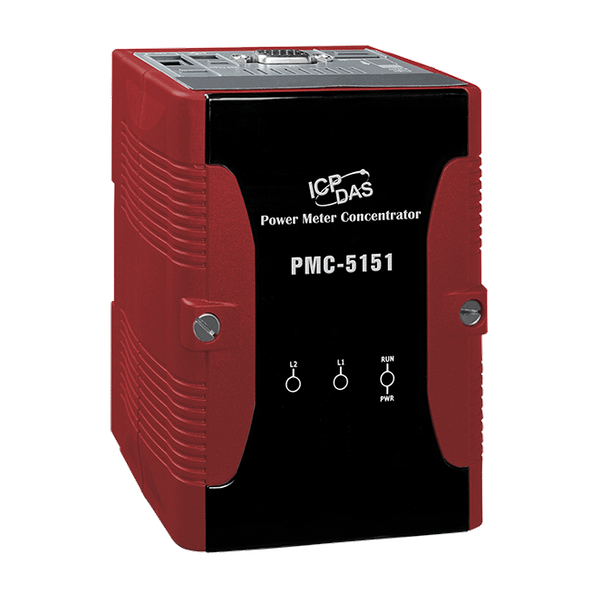

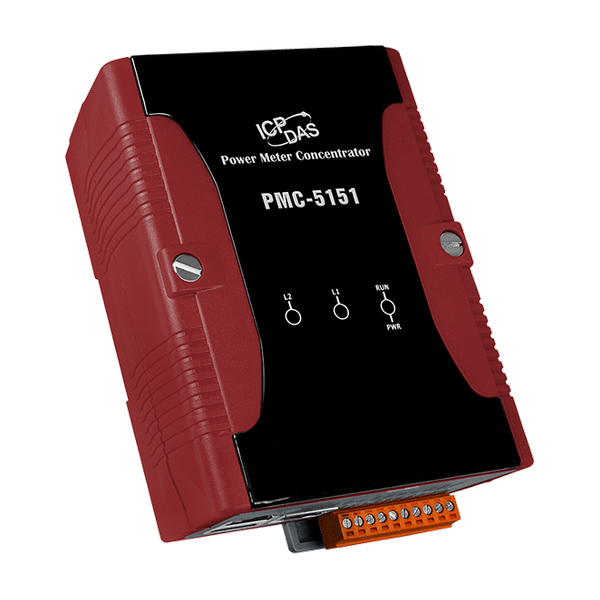

PMC-5151 to inteligentny koncentrator mierników mocy oparty na technologii internetowej, opracowany przez firmę ICP DAS. Oferuje interfejs strony internetowej i posiada różne funkcje, takie jak: zbieranie danych mocy, sterowanie logiczne, zarządzanie zapotrzebowaniem na moc, rejestrator danych oraz funkcje powiadamiania o alarmach. PMC-5151 umożliwia połączenia z inteligentnymi miernikami mocy firmy ICP DAS za pomocą interfejsu RS-485 lub Ethernet w celu odczytu danych zasilania z urządzeń mierzonych przez mierniki mocy, a następnie rejestrowanie wartości zasilania w czasie rzeczywistym w pliku rejestru danych. Zapewnia również automatyczne wysyłanie pliku rejestru danych; wraz z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA umożliwia zbieranie i analizę danych zasilania. PMC-5151 jest wyposażony w wbudowany serwer internetowy, który umożliwia bezpośrednie połączenia przez przeglądarki w celu przeglądania danych zasilania i ustawiania parametrów systemu. Oferuje także funkcję Modbus TCP/RTU Slave, która umożliwia oprogramowaniu SCADA lub urządzeniom HMI łączenie się z PMC-5151 w celu uzyskiwania danych zasilania urządzeń w czasie rzeczywistym za pomocą protokołu Modbus TCP/RTU. Oprócz modułów I/O ICP DAS XW-Board i M-7000, PMC-5151 może również łączyć się ze standardowymi modułami Modbus TCP/RTU Slave. Dzięki współpracy z modułami I/O oraz funkcjami, takimi jak wykonywanie reguł logicznych IF-THEN-ELSE i funkcje powiadamiania o alarmach, w tym Email/SMS/SNMP Trap, PMC-5151 oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na moc i funkcje powiadamiania o alarmach, jest zdolny do przeprowadzania redukcji obciążenia urządzeń w razie potrzeby oraz umożliwia monitorowanie i kontrolę zużycia energii przez urządzenia w czasie rzeczywistym.
Zastosowania
Pomiar, monitorowanie i zarządzanie energią
Product Range: | PMC Series |
Software | |
Software: Protocol: | • Modbus TCP/RTU for SCADA software ,
• FTP Client & Server ,
• SNMP & SNMP Trap ,
• DDNS |
Software: Function: | • Web Interface for Configuration ,
• IF-THEN-ELSE Logic operation (Unlimited rule supported) ,
• Power meters & I/O modules monitoring and control ,
• Data Logger operation ,
• Timer operation (Unlimited set supported) ,
• Schedule operation (Unlimited set supported) ,
• Internal Register operation (48 set supported) ,
• non-SSL & SSL Email sending function ,
• SNTP Time Synchronization |
Software: Power Management: | • Power Data Display ,
• Historical Power Data Report ,
• Power Demand Management ,
• PUE Setting and Display |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM CPU (520 MHz) |
CPU Module: Storage Expansion: | microSD socket with 4 GB microSD card (support up to 32 GB microSDHC card) |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power/Running |
Rozszerzenie I/O | |
I/O Expansion: I/O Type: | XW-board |
I/O Expansion: Remote Module Support: | M-7000/DL Series Module ,
Modbus RTU Slave Module ,
Modbus TCP Slave Module |
I/O Expansion: Power Meter: | PM Series Modbus meter |
ETHERNET | |
Ethernet: Porty: | RJ-45 x 2, 10/100 Based-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
Porty COM: Porty: | COM 1: RS-232 (RxD, TxD and GND); non-isolated; ,
COM 2: RS-485 (D+, D-); 2500 VDC; isolated; ,
COM 3: RS-485 (D+, D-); 2500 VDC; isolated; |
Power | |
Power: Input Range: | 10 ~ 30 VDC |
Power: Consumption: | 4.8 W |
Mechaniczny | |
Mechanical: Dimensions (mm): | 91 x 126 x 52 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
