Główne cechy
- Częstotliwość pracy ISM 2,4 GHz
- Zgodność z 2.4G IEEE 802.15.4/ZigBee 2007 Pro
- Zasięg transmisji bezprzewodowej do 300 m
- Regulowana moc wyjściowa RF
- Oprogramowanie konfiguracyjne GUI (wersja Windows)
- Obsługuje szyfrowanie AES-128 dla komunikacji bezprzewodowej (pasywne)
- Funkcja repeatera ZigBee
- 4 kanały wejścia cyfrowego i 4 kanały wyjścia cyfrowego
- Wszystkie kanały wejścia cyfrowego mogą być używane jako liczniki 16-bitowe
- Kanały wyjścia cyfrowego typu sink z ochroną przed przeciążeniem
- Ochrona przed przepięciami i ESD
- Konfigurowalne wartości włączenia i wartości bezpieczne
- Mocowanie na szynie DIN
Wprowadzenie

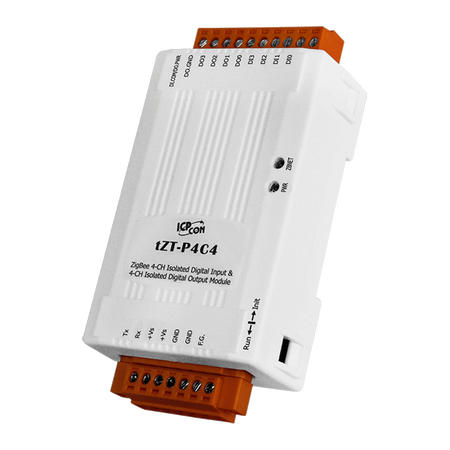

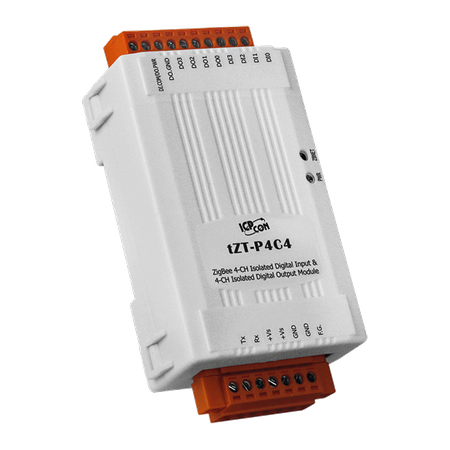

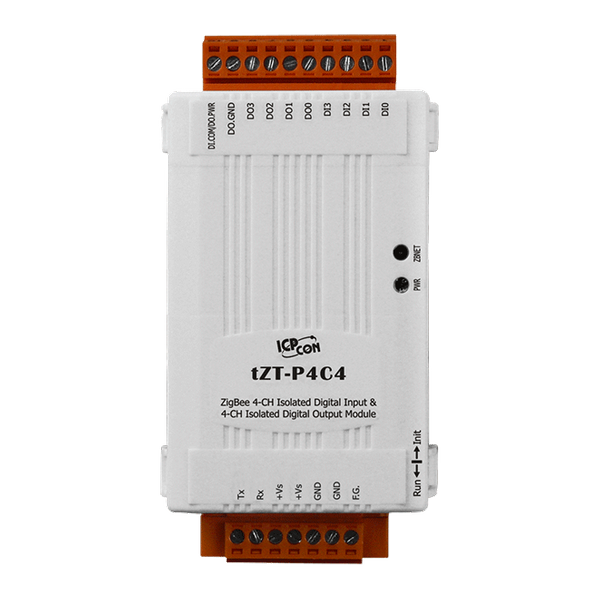

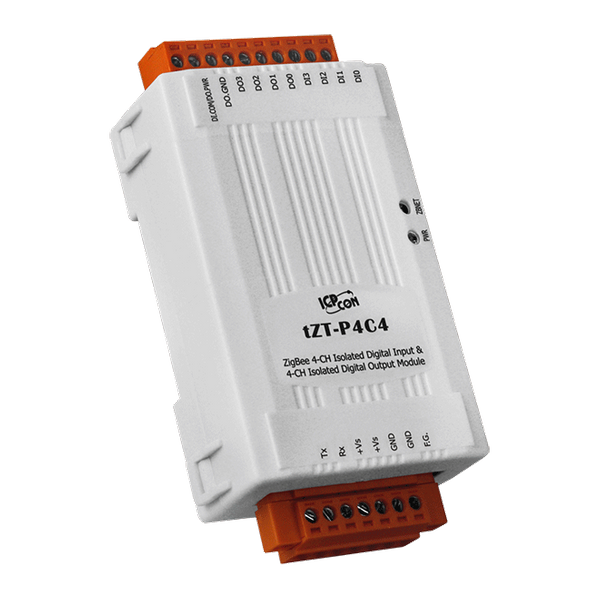

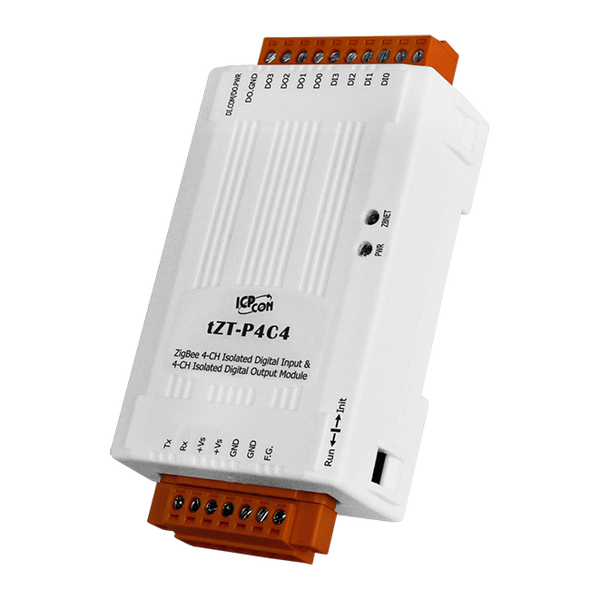

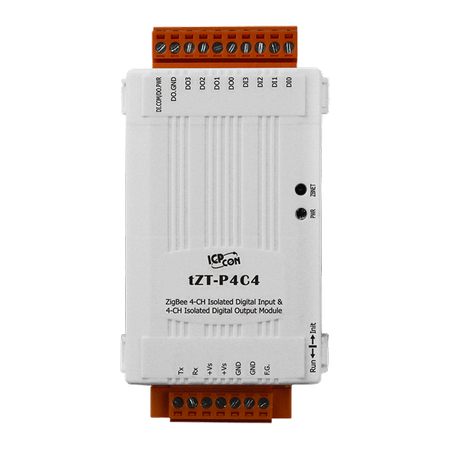

Moduł tZT-P4C4 oferuje 4 kanały wejścia cyfrowego oraz 4 kanały wyjścia cyfrowego, każdy z nich cechuje się izolacją fotoogniwową. tZT-P4C4 obsługuje wyjścia typu sink z ochroną przed zwarciami, natomiast wejścia są typu source. Wszystkie kanały wejściowe mogą być używane jako liczniki 16-bitowe. Istnieją opcje konfigurowania wartości włączenia i wartości bezpiecznych wyjść cyfrowych. Zapewnia również ochronę ESD 4 kV oraz izolację wewnętrzną modułu 3750 VDC. Produkty serii tZT ICP DAS charakteryzują się niskimi kosztami i niskim zużyciem energii w technologii ZigBee. Oferują możliwość komunikacji bezprzewodowej do 300 metrów (LOS) standardowej odległości transmisji. Dzięki dynamicznej sieci mesh, użytkownicy mogą łatwo zbierać dane DIO w trudnych do okablowania środowiskach.
Zastosowania
| Product Range: | ZigBee |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module(1.6seconds),Communication(Programmable) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±1 KV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz - PCB Antenna (3dBi, 50Ω) |
| ZigBee: Protocol: | Supports DCON and ModBus |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11dBm (Max. 19dBm) |
| ZigBee: Transmission Distance (LoS): | 300 m |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 4 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | +6 VDC ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Max. +5 VDC |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 KΩ, 0.66W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ± 70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700mA/channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | Yes |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Tak, programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Tak, programowalny |
Power | |
| Power: Consumption: | 1 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 98 x 52 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
