Name: M-7058-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje wejścia cyfrowe AC/DC
8 różnicowych wejść cyfrowych
Wysoka ochrona przed przepięciami
Wszystkie kanały mogą być używane jako 16-bitowe liczniki
Izolacja kanał do kanału
Wbudowany podwójny watchdog

Wprowadzenie

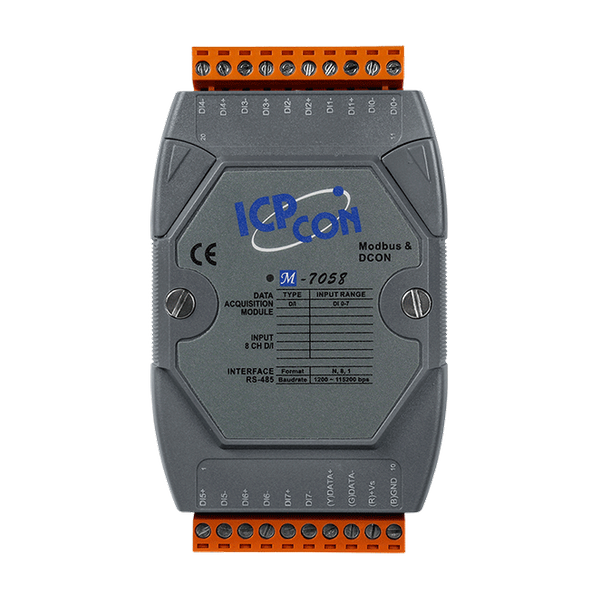

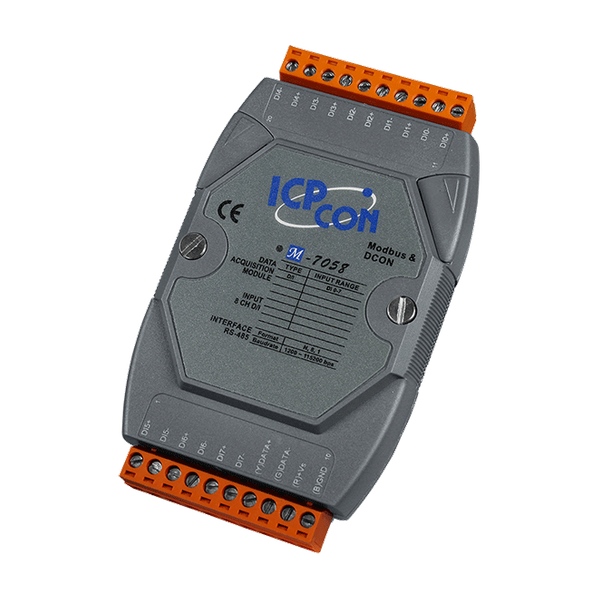

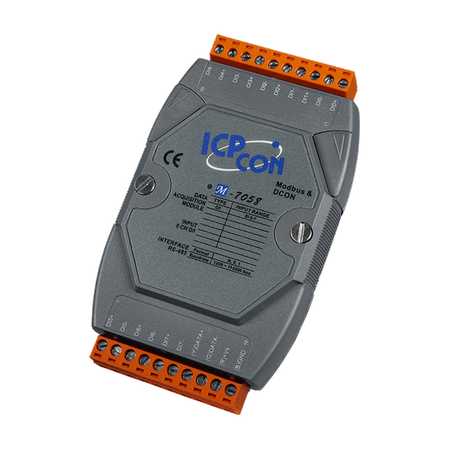

M-7058/M-7058D oferuje 8 różnicowych kanałów dla cyfrowych wejść AC/DC, z których każdy cechuje się izolacją optoizolacyjną na poziomie kanału. Wszystkie kanały DI mogą być również używane jako 16-bitowe liczniki. M-7058D posiada 8 wskaźników LED do monitorowania statusu kanału. Standardowe zabezpieczenia to ochrona przed wyładowaniami elektrostatycznymi (ESD) ±4 kV oraz izolacja między modułami 3750 VDC. M-7058(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w I-7058(D).

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	8
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	80 ~ 250 VAC , ±80 ~ ±250 VDC
Digital Input/Counter: OFF Voltage Level:	30 VAC Max. , ±30 VDC Max.
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	68 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	300 VAC/VDC Max.
Digital Input/Counter: Channel-to-Channel Isolation:	±2 kV
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.3 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
