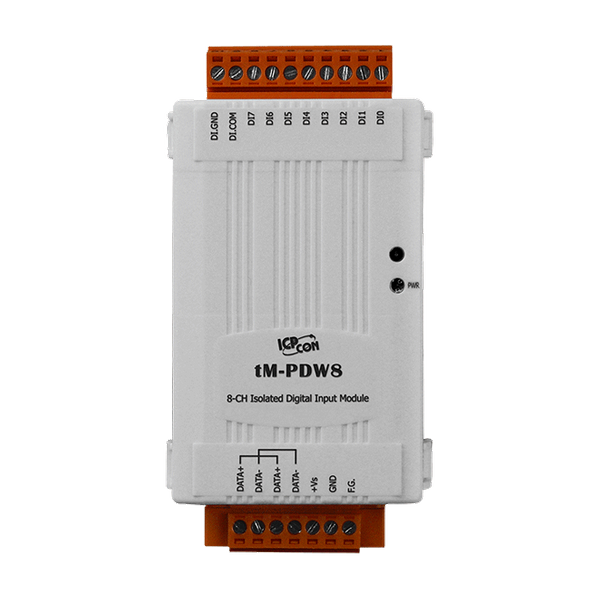

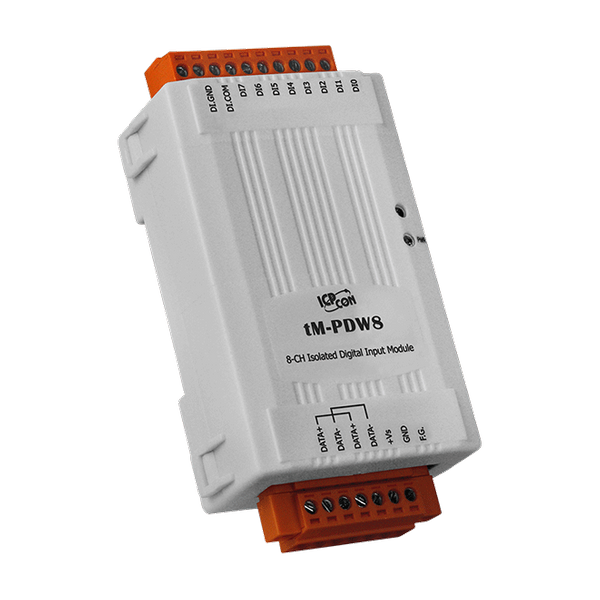

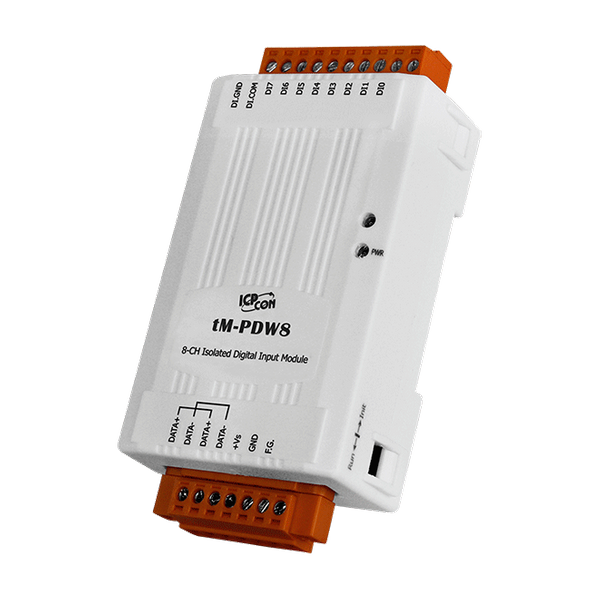

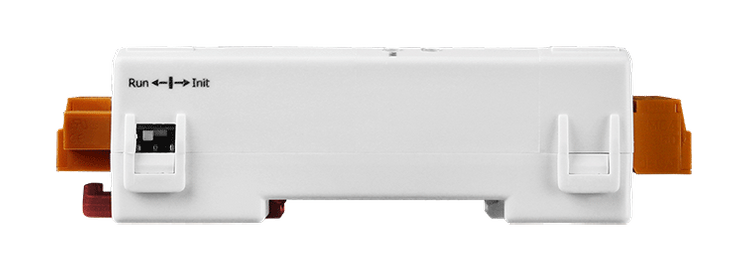

Name: tM-PDW8
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wejścia cyfrowe typu Dry Contact, Source
Wejścia cyfrowe typu Wet Contact, Source lub Sink
Izolacja optopara
Wybór między Dry Contact a Wet Contact za pomocą połączeń przewodowych
Wszystkie kanały DI mogą być używane jako 16-bitowe liczniki
Podwójny watchdog

Wprowadzenie

Modul tM-P8 oferuje 8 kanałów wejść cyfrowych, z których każdy charakteryzuje się izolacją optopara. Ponadto wejścia cyfrowe mogą być typu sink lub source za pomocą połączeń przewodowych, a wszystkie kanały mogą działać jako 16-bitowe liczniki. Dodatkowo zapewniona jest ochrona ESD o wartości 4 kV oraz izolacja między modułami na poziomie 3750 VDC. Wszystkie kanały nie tylko charakteryzują się izolacją optopara, ale mogą także być używane jako 16-bitowe liczniki. Zapewniona jest również ochrona ESD o wartości 4 kV oraz izolacja między modułami na poziomie 3750 VDC.

Zastosowania

• Wszystkie rodzaje kontroli On/Off
• Automatyzacja przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy spożywcze i napojów
• Produkcja półprzewodników
• Systemy sterowania

Parametry techniczne:

Product Range:	tM series
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	8
Wejście cyfrowe/licznik: Typ:	Suchy kontakt, , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +3.5 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +1 VDC Max.
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	10 kΩ, 0.5 W
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±70 VDC
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1)
COM Ports: Protocol:	DCON, Modbus RTU, Modbus ASCII
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	0.43 W Max.
Power: Powered from Terminal Block:	10 ~ 30 VDC
Mechaniczny
Mechanical: Dimensions (mm):	52 x 98 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
