Główne cechy
- Odczyt/Zapis DNP3 Outstation przez Modbus TCP
- Wsparcie dla TCP, UDP i Serial dla strony DNP3
- Wsparcie grup danych 1, 10, 12, 20, 30, 40, 41
- Wsparcie 8192 bitów dla cyfrowych We/Wy i 2048 kanałów dla liczników i analogowych We/Wy
- Wsparcie dla kodów funkcji Modbus 1, 2, 3, 4, 15, 16
- Informacja o statusie połączenia DNP3 Outstation na adresie Modbus
- Maksymalne wsparcie dla 32 DNP3 Outstation
- Maksymalne wsparcie dla 16 połączeń Modbus Client
Wprowadzenie
Rozproszony Protokół Sieciowy 3 (DNP3) to zestaw protokołów komunikacyjnych używanych między elementami w systemach automatyki procesowej. Jego główne zastosowanie to branże takie jak energetyka i wodociągi. Został opracowany do komunikacji między różnego rodzaju urządzeniami do akwizycji danych i kontroli. Odgrywa kluczową rolę w systemach SCADA. Jest głównie używany do komunikacji między stacją główną a Zdalnymi Jednostkami Terminalowymi (RTU) lub Inteligentnymi Urządzeniami Elektronicznymi (IED).

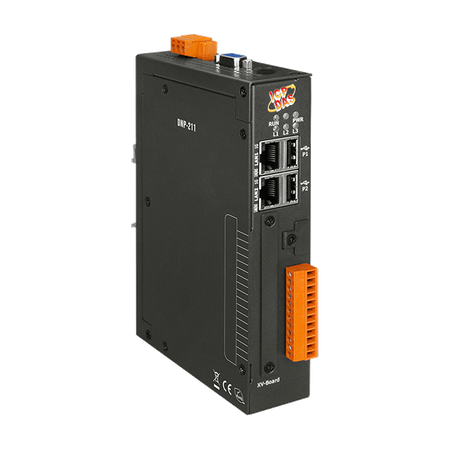

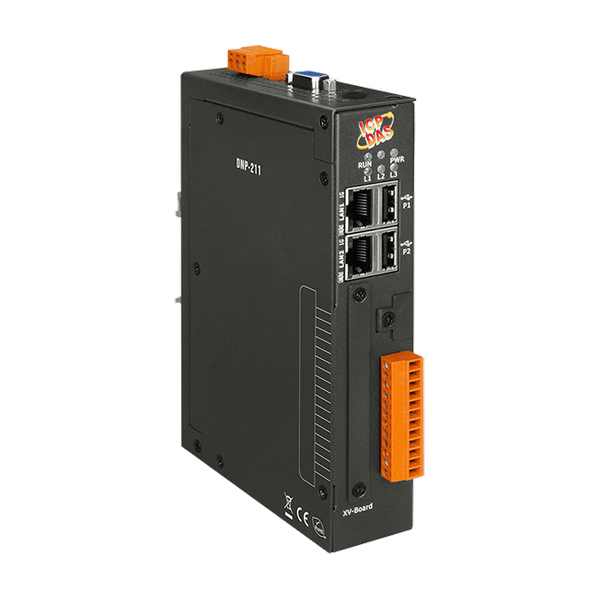

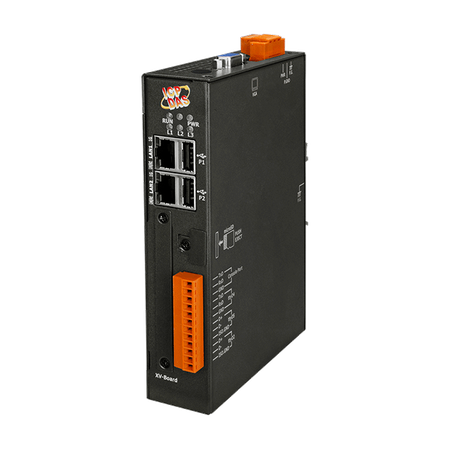

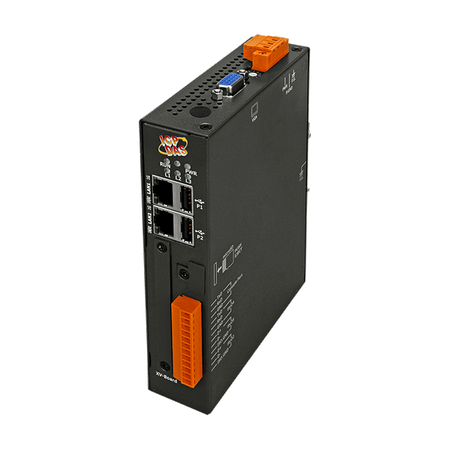

DNP-211 to rozwiązanie, które umożliwia przekształcenie komunikacji między protokołem DNP3 a Modbus TCP. Może łączyć istniejącą sieć DNP3 z urządzeniem głównym opartym na Etherncie, o ile to urządzenie główne wspiera protokół Modbus TCP. W sieci DNP3, DNP-211 jest urządzeniem głównym DNP3. Wspiera kilka powszechnie używanych grup danych i wariacji komunikacyjnych z urządzeniami podrzędnymi. Z punktu widzenia sieci Modbus TCP, DNP-211 pełni rolę serwera Modbus TCP. Może odbierać polecenia od klienta Modbus TCP i przetwarzać je, aby odpowiedzieć lub wysłać powiązane dane DNP3. Wszystkie dane We/Wy DNP3 i mapowanie adresów Modbus można skonfigurować za pomocą aplikacji DNP-211.
Zastosowania
Product Range: | DNP3 |
Software | |
Software: OS: | Linux Kernel 3.2.14 |
Software: Protocol: | Modbus TCP server: ,
• Function:1, 2, 3, 4, 15, 16 ,
• connection:Max. 16 Modbus TCP clients ,
DNP3 master: ,
• connection:Max. 32 DNP3 Outstations ,
• Data Group:1, 10, 12, 20, 30, 40, 41 ,
• Data Points: ,
DI: 8192 ,
DO: 8192 ,
Count: 2048 ,
AI: 2048 ,
AO: 2048 |

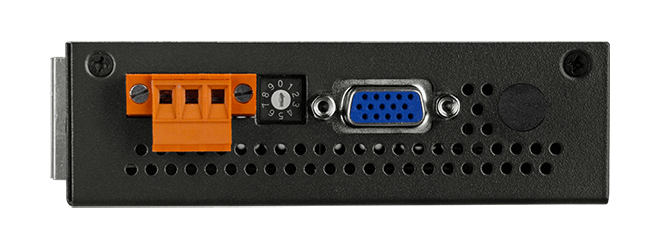

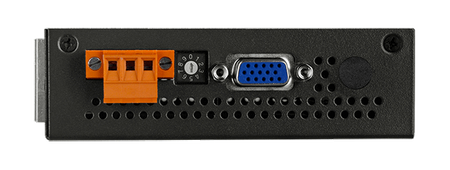

Software: Service: | SFTP server |
Jednostka główna | |
Main Unit: CPU: | Cortex-A8, 1 GHz |
Main Unit: System Memory: | 512 MB DDR3 SDRAM |
Main Unit: Real Time Clock: | Yes (Provide seconds, minutes, hours, day of week, month, year) |
Main Unit: Watchdog Timer: | Yes, Dual Watchdog Timer |
Wyświetl | |
Display: Signal: | VGA (Analog RGB) |

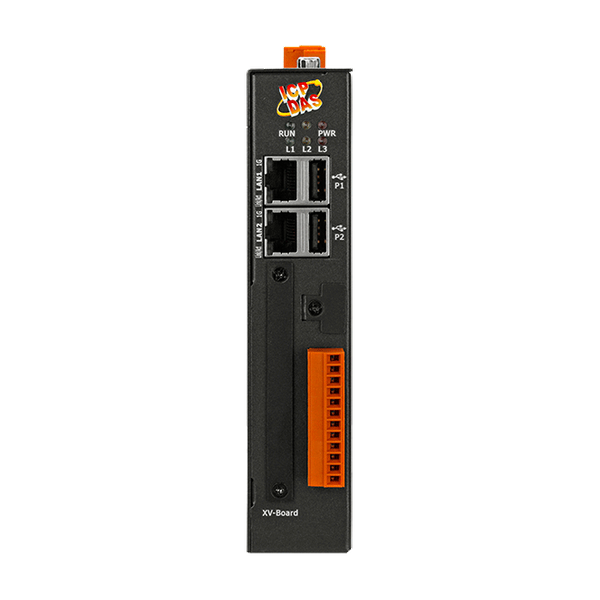

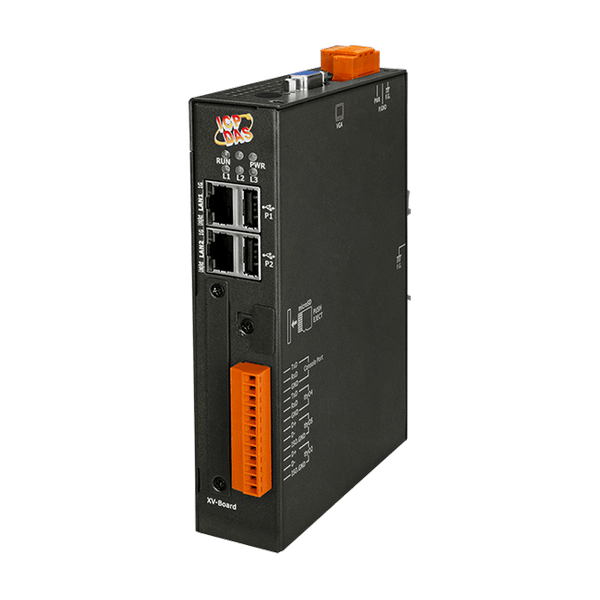

Wskaźniki LED | |
LED Indicators: Status: | 1 x PWR(Power) ,
1 x RUN(Running) ,
1 x L1 ,
1 x L2 ,
1 x L3 |

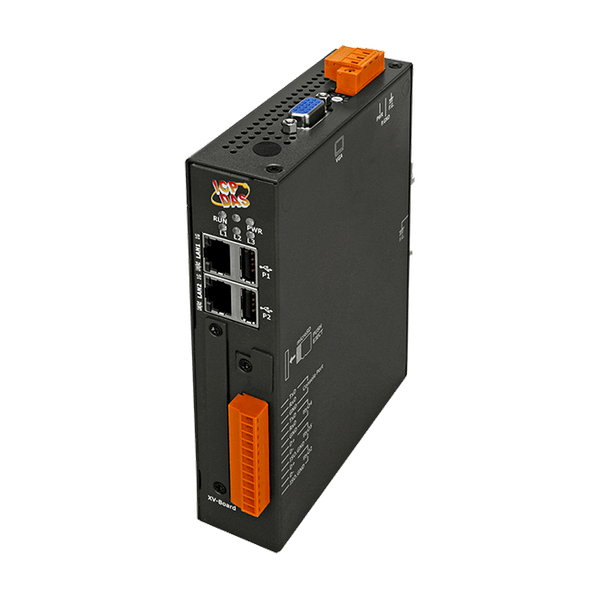

ETHERNET | |
Ethernet: Porty: | 2 x RJ-45, 10/100/1000 Base-TX |
Porty COM | |
Porty COM: Porty: | 1 x RS-232 (konsola, bez izolacji) ,
1 x RS-232, nieizolowany ,
1 x RS-485, Non-isolated ,
1 x RS-485 (2500 VDC, Isolated) |
USB | |
USB: Porty: | 2 |
USB: Specification: | USB 2.0 (Host) |
Power | |
Power: Input Range: | +12 VDC ~ +48 VDC |
Power: Consumption: | 4.8 W |
Mechaniczny | |
Mechanical: Casing: | Metal |
Mechanical: Dimensions (mm): | 35 x 167 x 119 (W x L x H) |

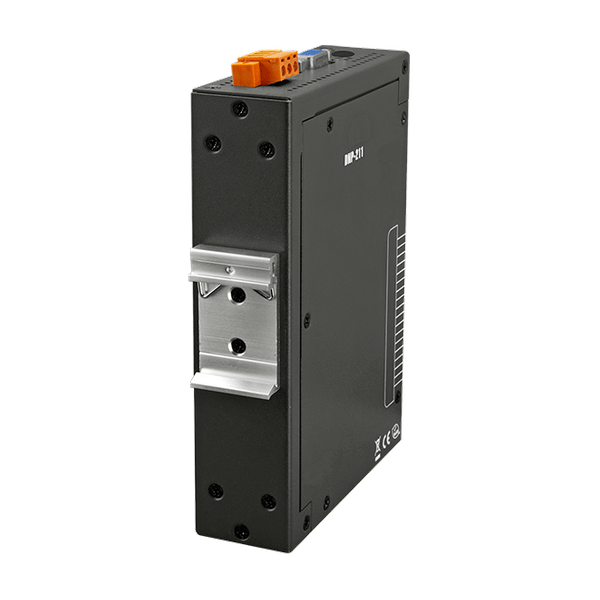

Mechanical: Installation: | DIN-Rail or Wall Mounting (optional) |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
