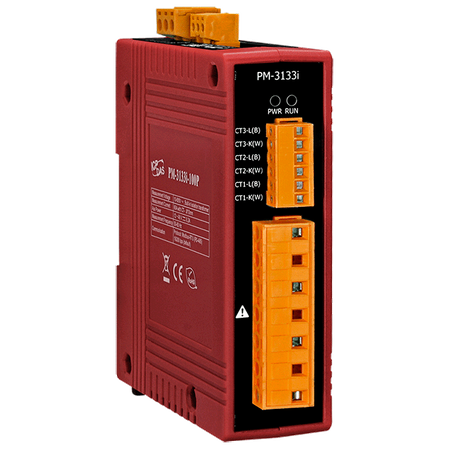

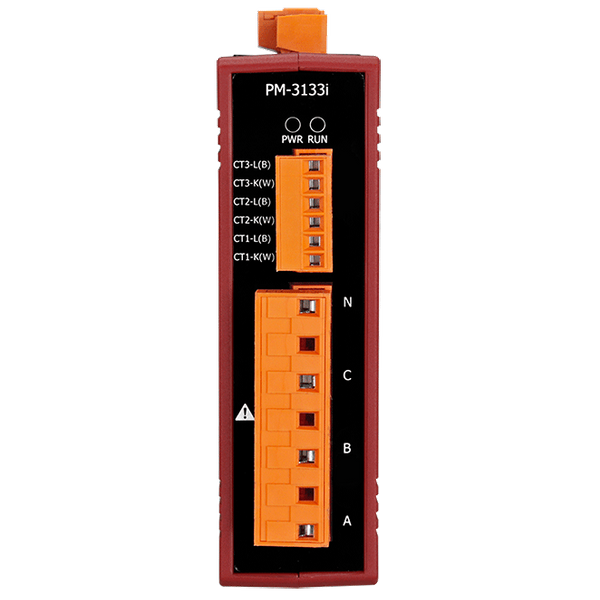

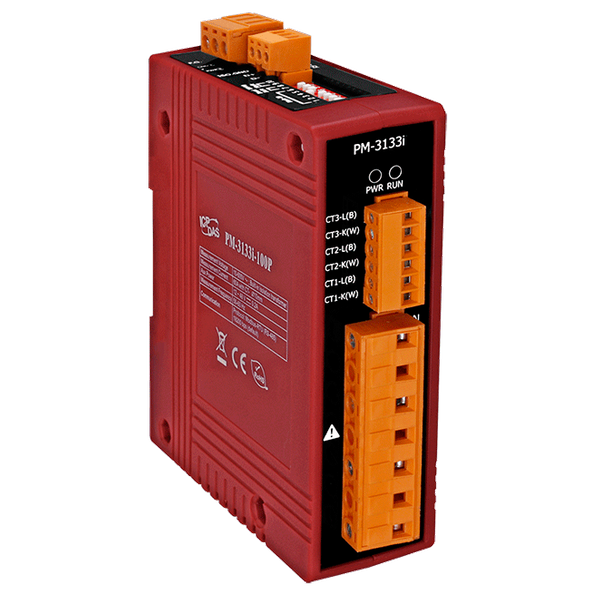

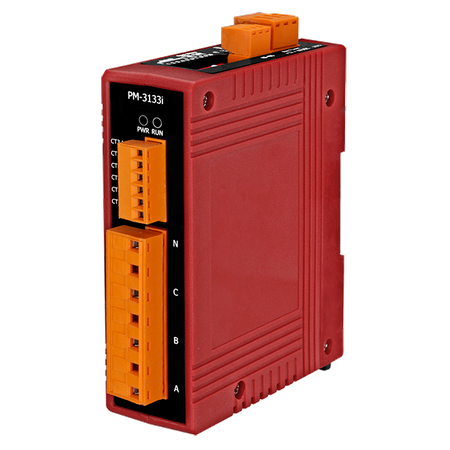

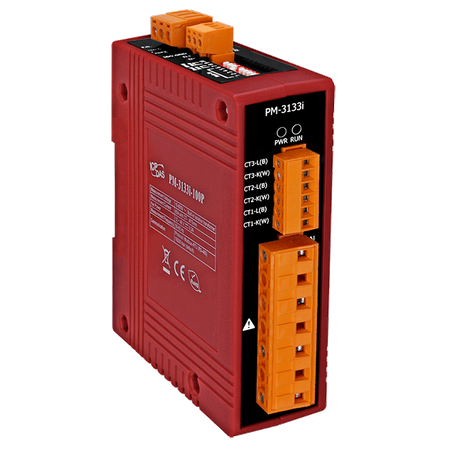

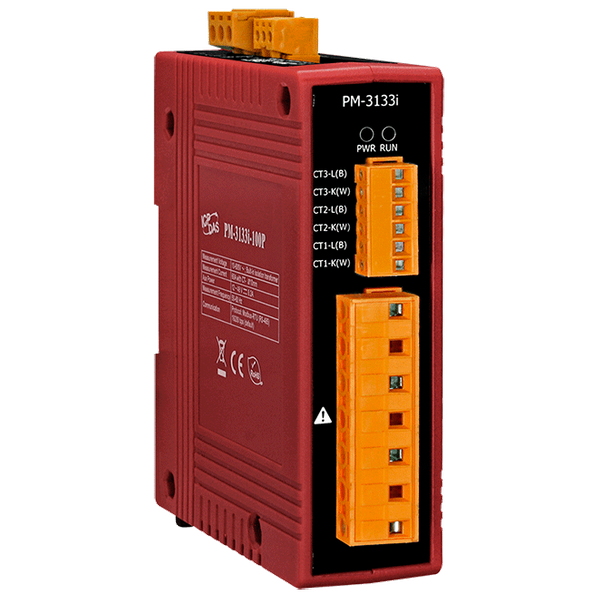

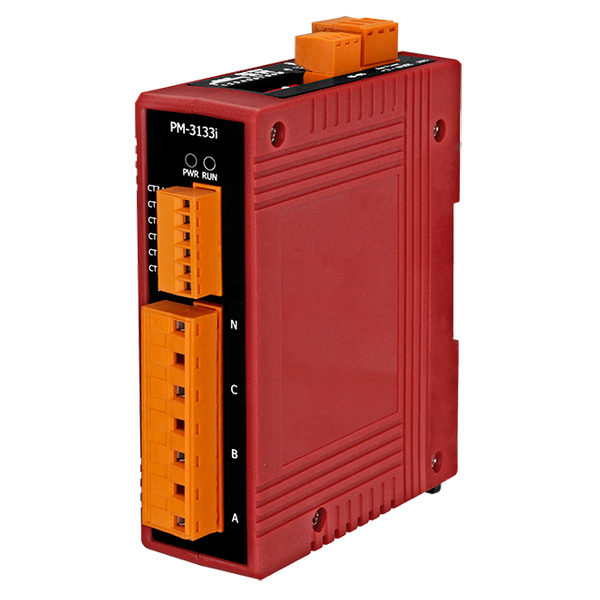

Name: PM-3133i-100P
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowa energia
• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 60 A z różnymi współczynnikami CT
• Izolowane pomiary napięcia do 600 V

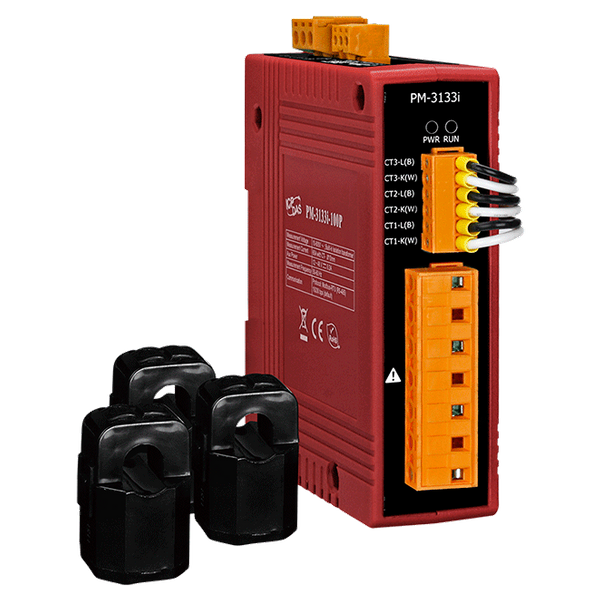

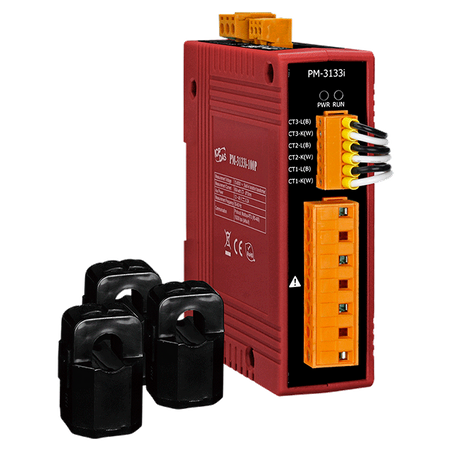

• Zacisk CT do łatwej instalacji
• Dokładność mocy lepsza niż 0.5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Wiele formatów danych

Wprowadzenie

ICP DAS wprowadza najpotężniejsze, opłacalne i zaawansowane intelligentne liczniki energii z serii PM-3133i, które zapewniają dostęp do rzeczywistego zużycia energii dla pomiarów trójfazowych. Dzięki wysokiej dokładności (mniej niż 0,5%, PF=1), seria PM-3133i może być stosowana zarówno na pierwotnej stronie niskiego napięcia, jak i na wtórnej stronie średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne liczniki energii są wyposażone w rewolucyjny przewodowy zacisk CT (różne typy, wsparcie dla prądu wejściowego do 400 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 600 VAC, co pozwala na globalną zgodność. Wbudowana ochrona izolatora AC oznacza całkowitą izolację pomiędzy stroną pomiaru AC a stroną kontrolną.

Zastosowania

• Monitorowanie generatora
• Systemy dystrybucji rozdzielni
• Zarządzanie energią
• Analiza jakości mocy

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 600 V; built-in isolation transformer
AC Power Measurement: Input Current:	CTØ10 mm (0.05 A ~ 60 A)
AC Power Measurement: Input Frequency:	50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz)
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz)
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	60 A
CT: Inside Diameter:	10 mm
CT: Leading Cable:	4 m
Porty COM

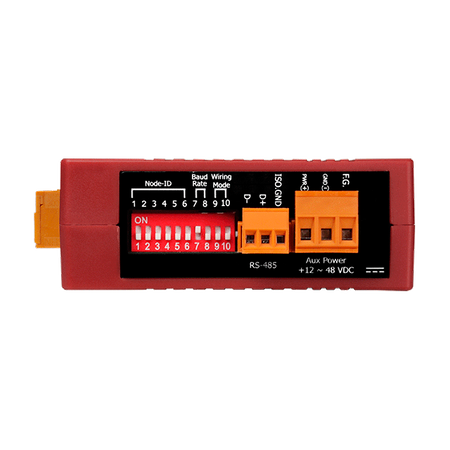

Porty COM: Porty:	1 x RS-485

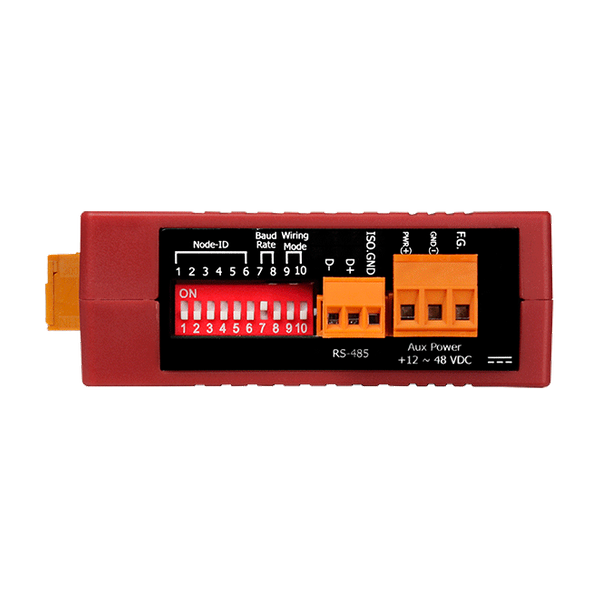

Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
