Wprowadzenie

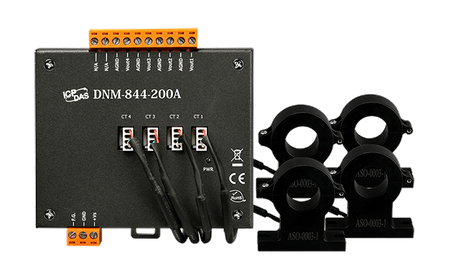

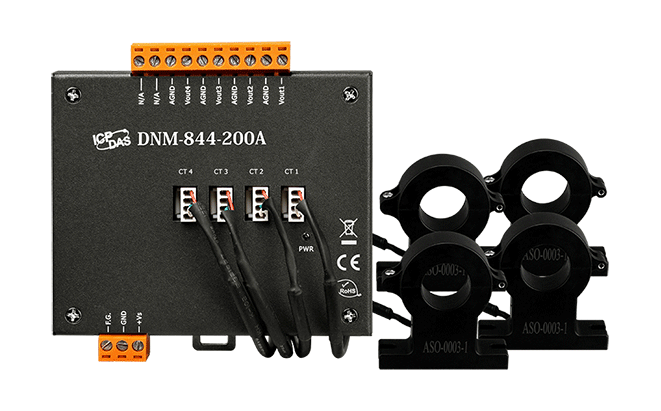

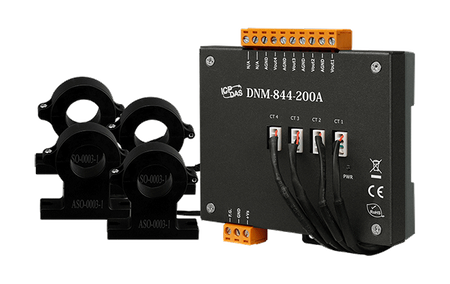

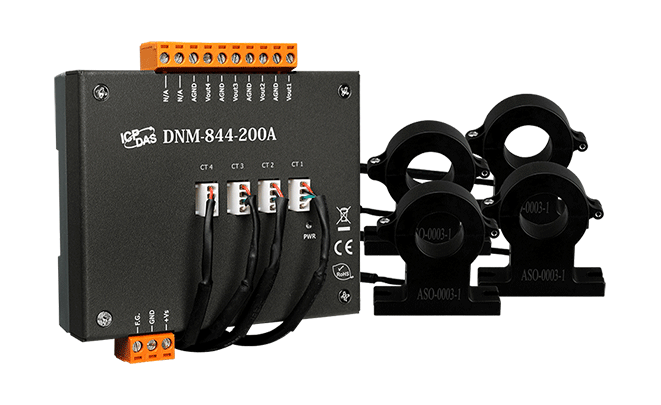

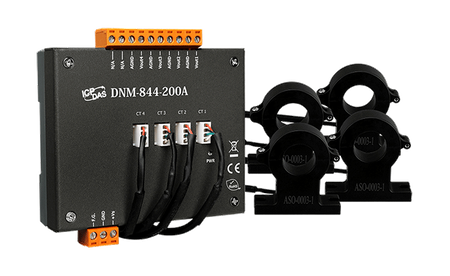

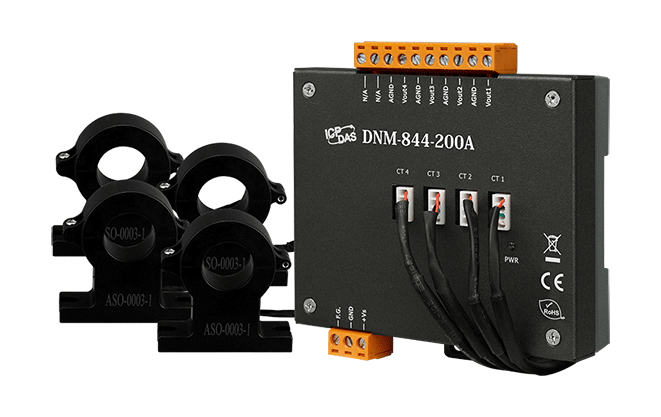

DNM-844 to 4-kanałowy transformator prądowy. Maksymalny zakres wejściowy prądu wynosi ±2000 A i może zostać zredukowany do ±10 V. Zapewnia izolację między modułami na poziomie 3000 VDC. Może być stosowany z modułami wejściowymi analogowymi, takimi jak I-7017, I-87017, M-7017RMS i I-87017W-RMS, w celu pomiaru wysokiego prądu.
Główne cechy
- 4-kanałowy pomiar wysokiego prądu
- Liniowy współczynnik tłumienia
- Łatwe podłączenie przewodów
Parametry techniczne:
| Product Range: | DNM-800 |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV contact for power line, input and output channels, ±8 kV air for random point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for power liner |
CT | |
| CT: Type: | Clip |
| CT: Inside Diameter: | Φ21 mm |
| CT: Leading Cable: | 1.5 m |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 4 |
| Wejście analogowe: Typ: | AC/DC Current |
| Wejście analogowe: Zakres: | High Current: ±200 A |
| Wejście analogowe: Dokładność: | 1% of FSR |
| Analog Input: Bandwidth: | 0 ~ 50 KHz |
| Analog Input: Intra-module Isolation: | 3000 VDC |
| Wejście analogowe: Izolacja: | 2.5 KV @ 50 (60) HZ/1 min |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 4 |
| Analog Output: Type: | AC/DC Voltage |
| Wyjście analogowe: Zakres: | High Voltage: ±10 VDC or 10 VAC |
| Wyjście analogowe: Dokładność: | 1% of FSR |
| Analog Output: Isolation: | 2.5 KV @ 50 (60) HZ/1 min |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 2.3 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 103 x 104 x 28 (W x L x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
