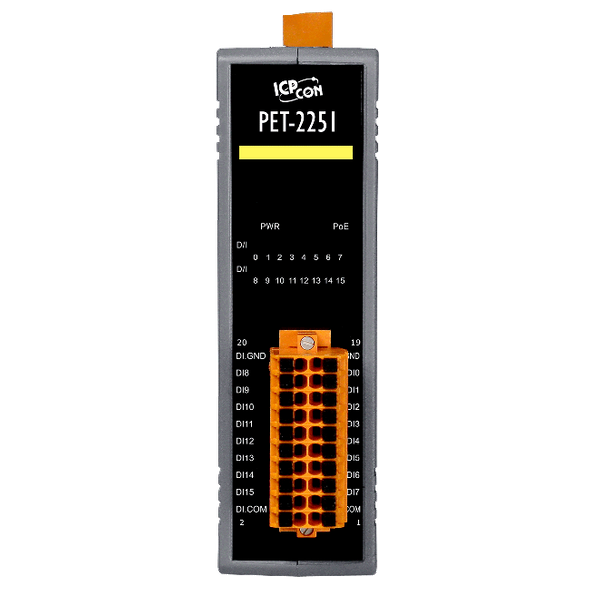

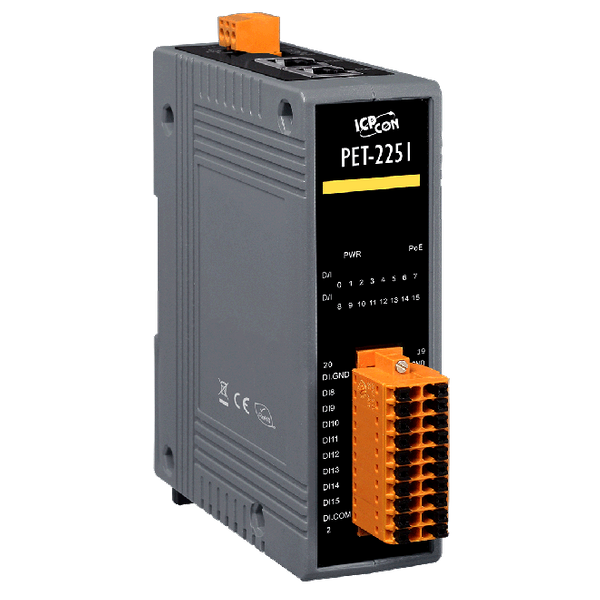

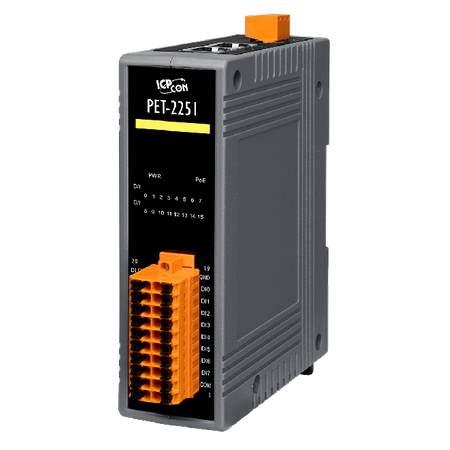

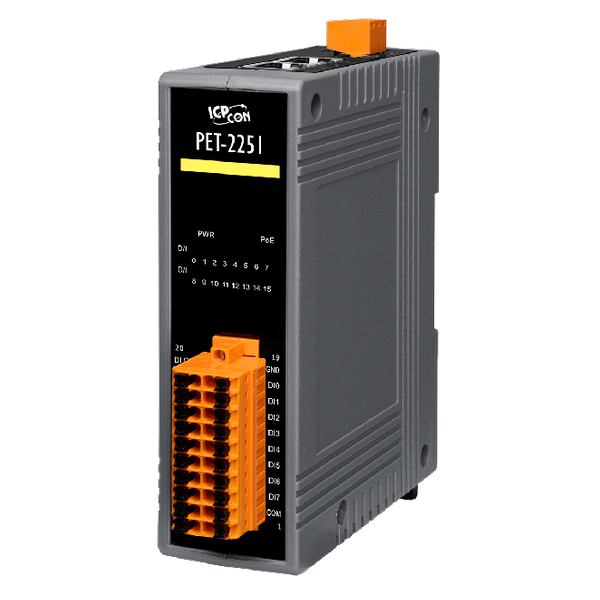

Name: PET-2251
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Serwer WWW do konfiguracji
Wsparcie dla protokołów Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (Przepust LAN) do okablowania w topologii łańcucha
Obsługa dual-watchdog
Połączenie pary I/O (Push and Pull)
Wbudowane I/O
- (P)ET-2251: 16 kanałów DI (Wet/Dry)
- (P)ET-2251-32: 32 kanały DI (Wet/Dry)
Wyświetlacz LED wskazujący status I/O

Wprowadzenie

PET-2251 to moduł wejść cyfrowych (Wet/Dry Contact) z 16 kanałami, gdzie każdy kanał może pełnić rolę 32-bitowego licznika. Moduł posiada wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię łańcuchową. Ta funkcja oferuje elastyczność w konfiguracji urządzenia, upraszcza instalację i zmniejsza koszty infrastruktury. Dodatkowo moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, zwiększając odporność na zakłócenia w środowiskach przemysłowych.

Moduł wspiera funkcjonalność połączenia pary I/O, pozwalając na ustanowienie połączeń DI-do-DO zdalnie za pomocą Ethernetu. Po skonfigurowaniu, lokalne dane DI mogą być przesyłane na zdalne kanały DO w trybie Push poprzez Modbus TCP.

PET-2251 wspiera protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po połączeniu z serwerem MQTT Broker może publikować aktualne stany I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku rozłączenia między modułem a brokerem w trakcie komunikacji, mechanizm przywracania połączenia automatycznie je odtworzy. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.

PET-2251 wspiera specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzającego siecią SNMP. Pozwala to administratorom na monitorowanie statusu modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów, gdy zmieniają się stany I/O lub podczas restartów, informując ich o statusach kanałów w każdej chwili.

Zastosowania

• Automatyka przemysłowa
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnostyka i utrzymanie
• Aparatura kontrolno-pomiarowa

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal , ±16 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O, PoE
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +5 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +1 VDC (max.)
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	3 kHz
Digital Input/Counter: Input Impedance:	7.5 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Digital Input/Counter: Low Pass Filter:	1 ~ 6500 ms (0.08 Hz ~ 500 Hz)
ETHERNET

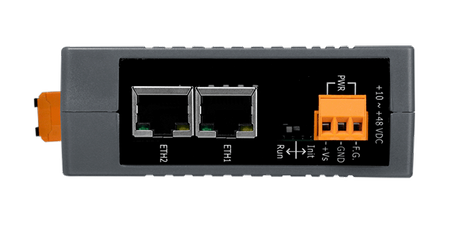

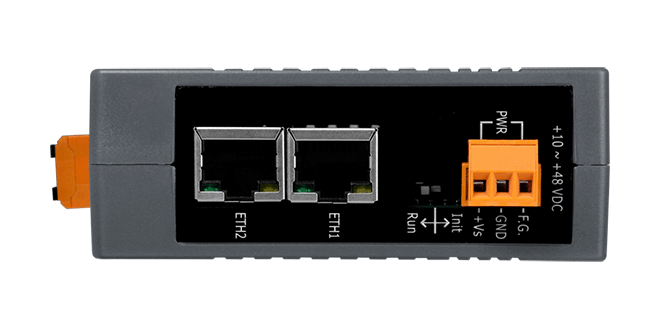

Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: PoE:	Yes
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	3.6 W (max.)
Power: Powered from PoE:	IEEE 802.3af, Class1
Power: Powered from Terminal Block:	+10 ~ +48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 126 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
