Główne cechy
- Serwer WWW do konfiguracji
- Wsparcie dla protokołów Modbus TCP/UDP, MQTT i SNMP V2c
- 2-portowy przełącznik Ethernet (LAN Bypass) do łączenia w łańcuch (Daisy-Chain)
- Wspiera podwójny watchdog
- Połączenie pary I/O (Push and Pull)
- Wbudowane I/O
- ET-2224/PET-2224: 4-kanałowe AO
- ET-2228/PET-2228: 8-kanałowe AO
Wprowadzenie

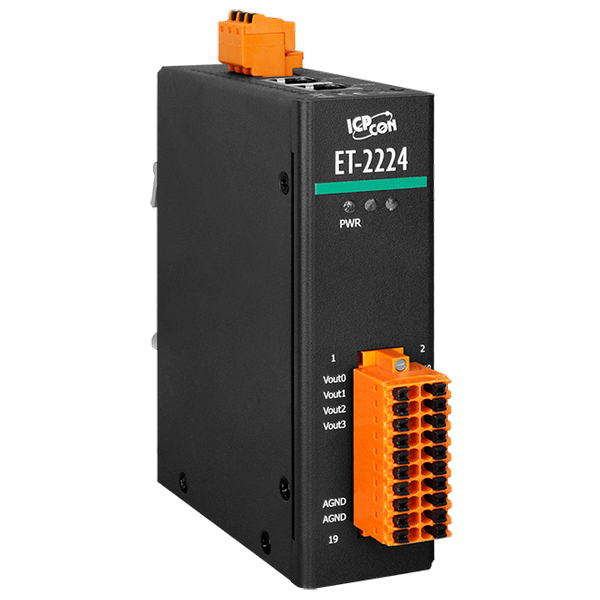

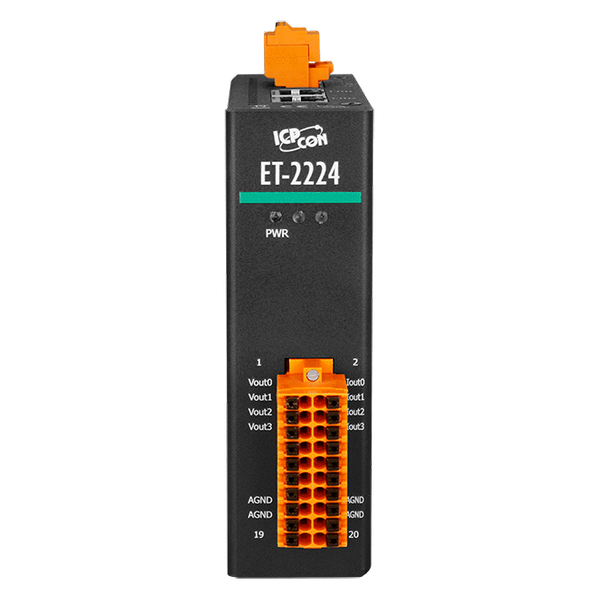

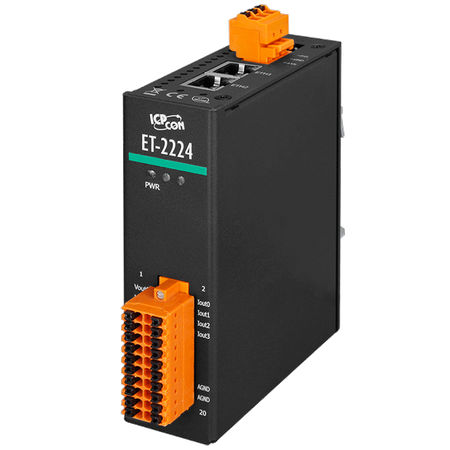

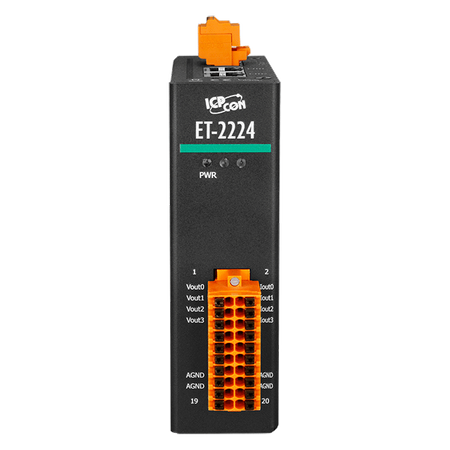

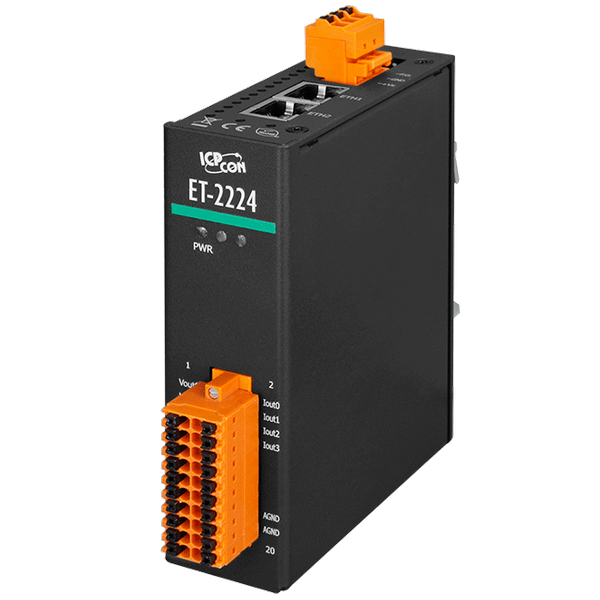

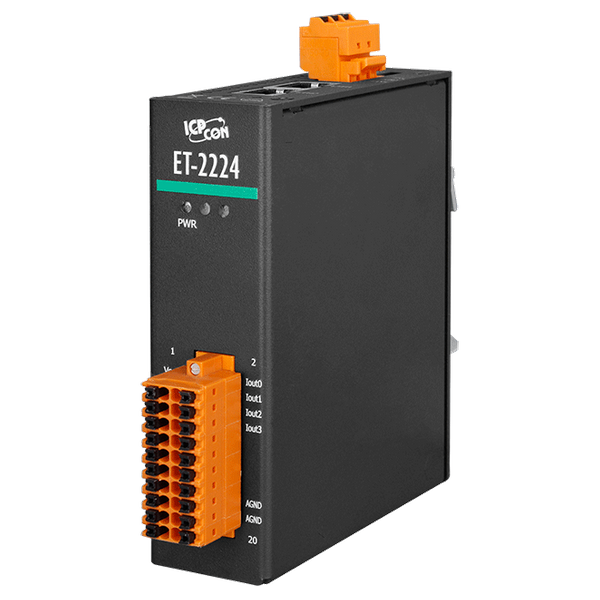

ET-2224 to 4-kanałowy moduł wyjścia analogowego, który oferuje różne programowalne zakresy wyjść, w tym 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 4 ~ 20 mA i 0 ~ 20 mA. Zapewnia on konfigurowalne wartości uruchomieniowe AO oraz ustawienia wartości bezpiecznych, jak również wykrywanie otwartego obwodu dla każdego kanału wyjścia 4 ~ 20 mA. Moduł posiada wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię łączenia w łańcuch (Daisy-Chain). Funkcja ta oferuje elastyczność w konfiguracji urządzeń, upraszcza instalację i redukuje koszty infrastruktury. Dodatkowo moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, co zwiększa odporność na zakłócenia w środowiskach przemysłowych.
ET-2224 obsługuje protokół MQTT, działając jako nadawca i odbiorca wiadomości. Po połączeniu z serwerem MQTT Broker, moduł może publikować statusy wejść/wyjść w czasie rzeczywistym w postaci tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku utraty połączenia z brokerem podczas komunikacji, mechanizm ponownego połączenia modułu automatycznie przywróci połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2224 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji zarówno modułu, jak i wejść/wyjść do urządzeń zarządzania siecią SNMP lub oprogramowania (SNMP Network Management Software). Dzięki temu administratorzy mogą monitorować status modułu w czasie rzeczywistym. Dodatkowo, w przypadku włączenia funkcji Trap, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadkach zmian statusów wejść/wyjść lub podczas restartów, informując ich na bieżąco o statusach kanałów.
ET-2224 obsługuje protokół MQTT, działając jako nadawca i odbiorca wiadomości. Po połączeniu z serwerem MQTT Broker, moduł może publikować statusy wejść/wyjść w czasie rzeczywistym w postaci tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku utraty połączenia z brokerem podczas komunikacji, mechanizm ponownego połączenia modułu automatycznie przywróci połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2224 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji zarówno modułu, jak i wejść/wyjść do urządzeń zarządzania siecią SNMP lub oprogramowania (SNMP Network Management Software). Dzięki temu administratorzy mogą monitorować status modułu w czasie rzeczywistym. Dodatkowo, w przypadku włączenia funkcji Trap, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadkach zmian statusów wejść/wyjść lub podczas restartów, informując ich na bieżąco o statusach kanałów.
Zastosowania
• Automatyka przemysłowa
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące
Parametry techniczne:
| Product Range: | ET-2200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 4 |
| Analog Output: Type: | Voltage, Current |
| Wyjście analogowe: Zakres: | Voltage: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC ,
Current: 0 ~ 20 mA, 4 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Short Circuit Protection: | Yes |
| Analog Output: DA Output Response Time: | 1 ms per channel |
| Analog Output: Programmable Output Slope: | Voltage: 0.0625 ~ 512 V/Second ,
Current: 0.125 ~ 1024 mA/Second |
| Analog Output: Open Wire Detection: | For 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 10 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
ETHERNET | |

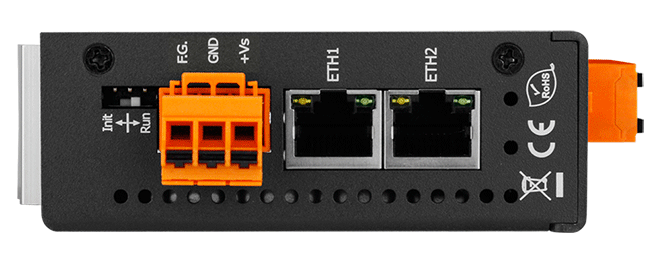

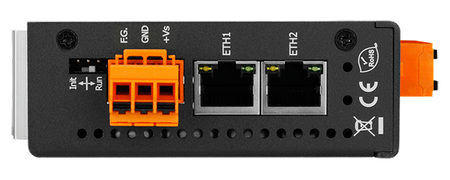

| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 5.0 W (max.) |
| Power: Powered from Terminal Block: | +10 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 33 x 126 x 117 (W x L x H) |

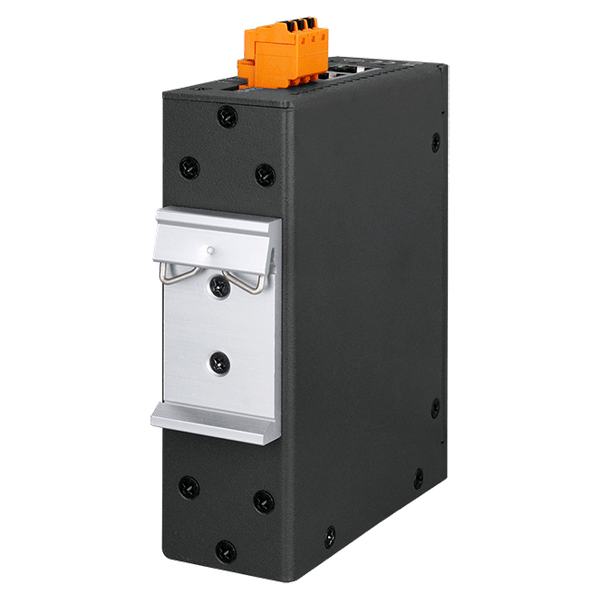

| Mechanical: Installation: | DIN-Rail mounting / Wall mounting (Optional ASO-0015) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
