Główne cechy
• Wsparcie dla protokołu OPC UA Server / Client oraz MQTT Client
• Wsparcie dla RESTful API przez HTTP i HTTPS
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Wsparcie skalowania do konwersji sygnałów analogowych
• Wsparcie dla ustawień zasad logiki: IF, THEN, ELSE
• Wsparcie harmonogramów: wykonanie ustawionych zasad o określonym czasie
• Wsparcie rejestru zdarzeń: zapis zmian I/O do śledzenia urządzenia
• Wsparcie oprogramowania do zarządzania chmurą IoTstar
• Wbudowany serwer internetowy zapewniający interfejs użytkownika przez przeglądarkę
• Kanały I/O: 3 x AI, 6 x DI oraz 3 x wyjścia przekaźnikowe
• Przełącznik Ethernet z dwoma portami do topologii łańcucha daisy
• Zgodność z IEEE 802.3af (PoE)
Wprowadzenie

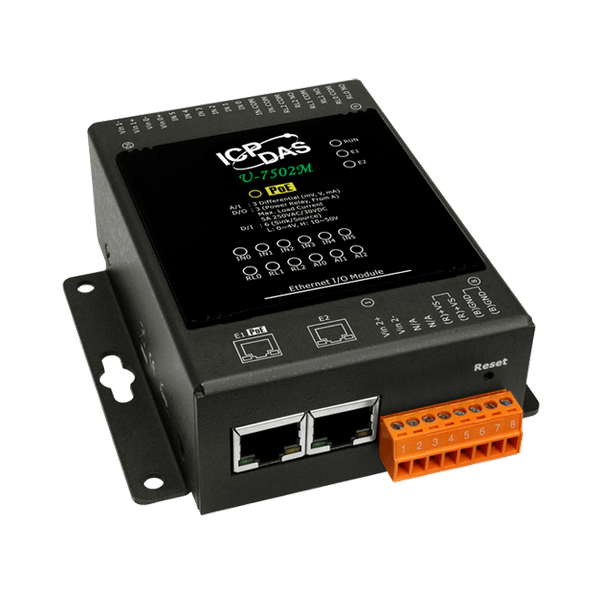

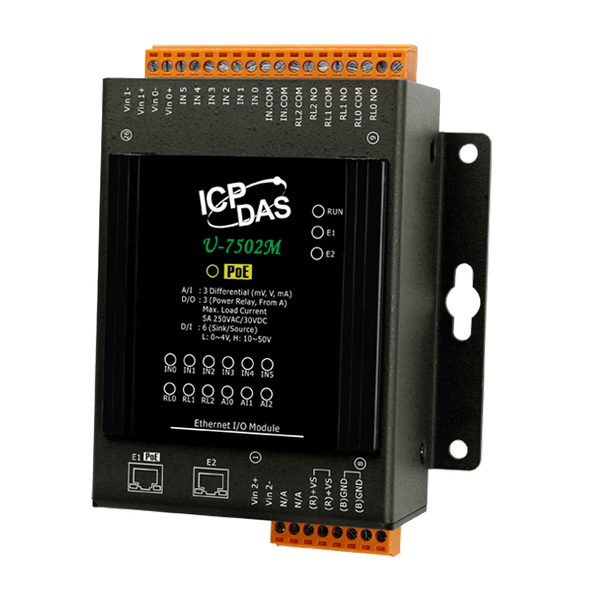

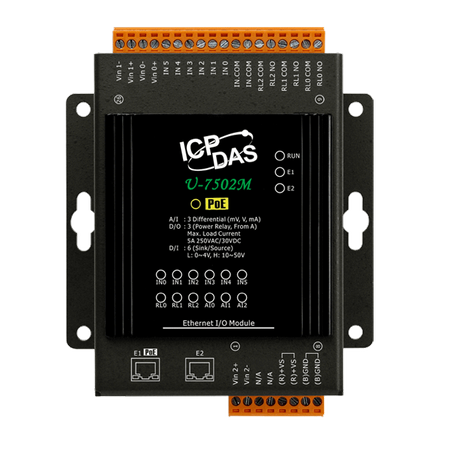

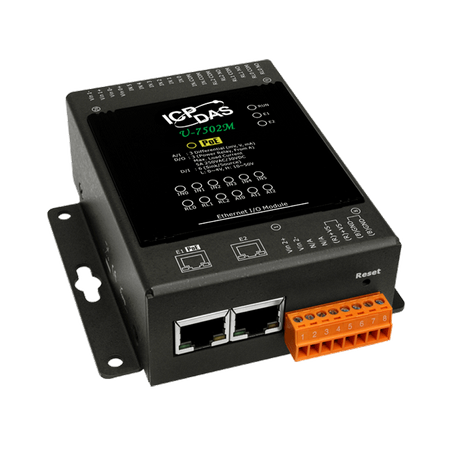

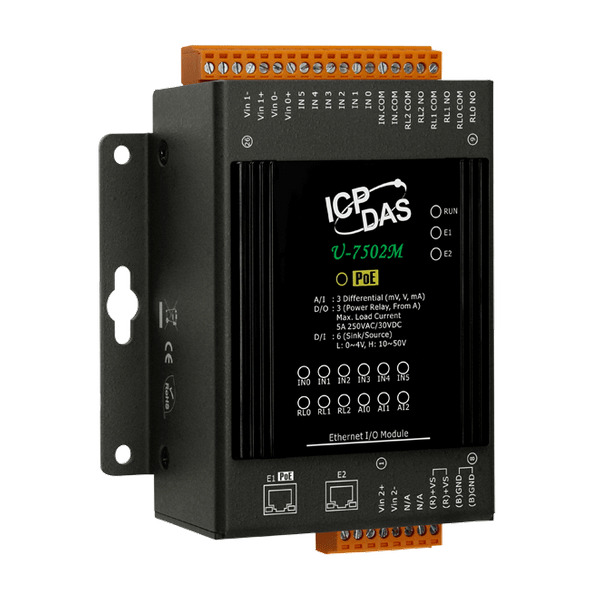

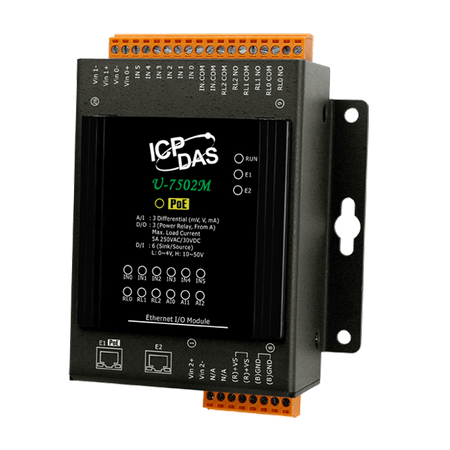

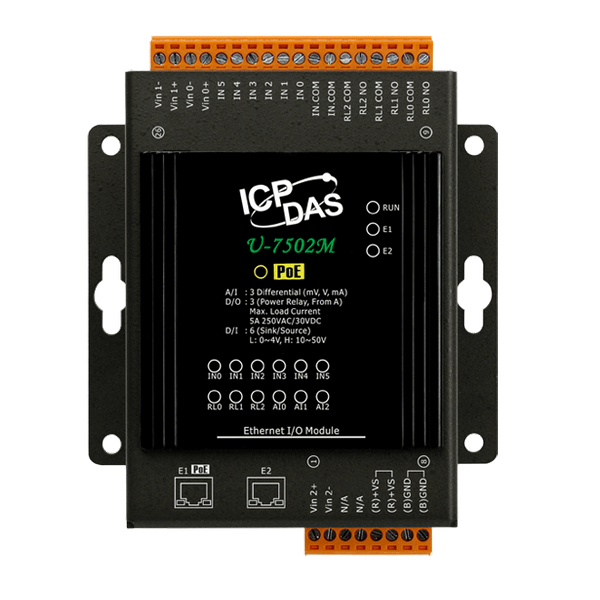

U-7502M to moduł UA I/O, który zapewnia 3 wejścia analogowe, 6 wejść cyfrowych oraz 3 wyjścia przekaźnikowe. Posiada wbudowany przełącznik Ethernet z dwoma portami do realizacji topologii łańcucha. Okablowanie jest bardzo proste i pozwala zmniejszyć całkowity koszt kabli i przełączników. Zgodność z IEEE 802.3af (klasa 2) specyfikacji Power over Ethernet (PoE). Moduł może być zasilany przez sieć PoE za pośrednictwem par Ethernet. Ta funkcja zapewnia większą elastyczność i wydajność, upraszczając projektowanie systemu, oszczędzając miejsce oraz redukując ilość okablowania i gniazdek zasilających. Moduł oferuje interfejs webowy do konfiguracji, kontroli i monitorowania modułów, połączeń oraz statusu I/O przez przeglądarkę internetową. Jest to łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O oferuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (każdy z nich może działać jednocześnie). Użytkownicy mogą wybrać tryb sieciowy w zależności od swoich potrzeb, a także przesyłać wartości z wbudowanych kanałów I/O do systemu w chmurze lub systemu sterowania, aby je wyświetlać, analizować lub opracowywać strategie. Wsparcie dla skalowania umożliwia konwersję sygnałów analogowych na bardziej czytelne wartości. Wsparcie dla logiki funkcji ustawień zasad IF, THEN, ELSE pozwala na definiowanie warunków i działań dla I/O oraz punktów wirtualnych. Moduł oferuje funkcję harmonogramu do wykonywania ustawionych zasad w określonym czasie. Wsparcie dla funkcji RESTful API umożliwia odczyt/zapis I/O oraz punktów wirtualnych za pośrednictwem HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication(Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 3 (Differential) |
| Wejście analogowe: Typ: | Voltage, Current |
| Wejście analogowe: Zakres: | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
0 to 20 mA, ±20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% or better |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 samples/second (Total) ,
Fast Mode: 50 samples/second (Total) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ ,
Current: 125 Ω |
| Analog Input: Common Mode Rejection: | 86 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC (max.) |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to ,
Channel Isolation |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 6 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 KΩ, 0.5W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 3 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O.) |
| Relay Output: Contact Rating: | 5 A @ 250 VAC/24 VDC (Resistive Load) |
| Relay Output: Operate Time: | 6 ms (Typical) |
| Relay Output: Release Time: | 3 ms (Typical) |
| Relay Output: Electrical Endurance: | 10^5 ops. |
| Relay Output: Mechanical Endurance: | 2 × 10^7 ops. |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.1 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
