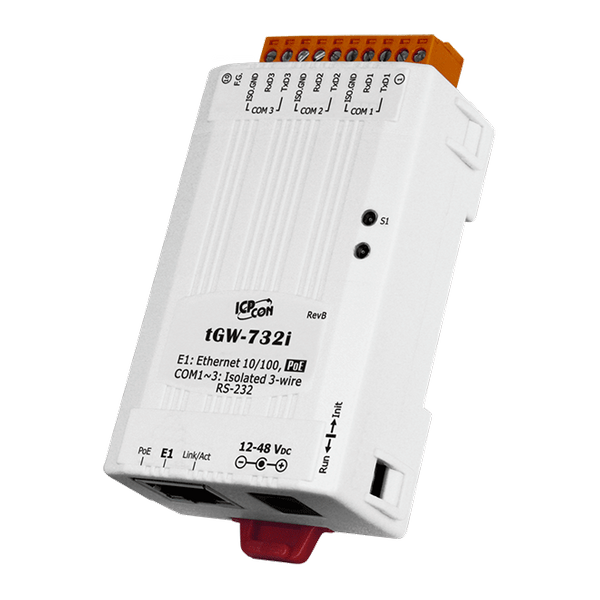

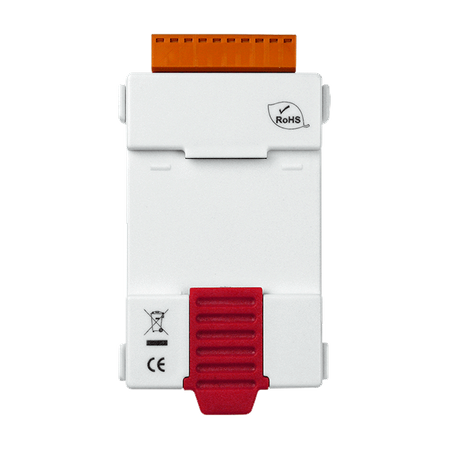

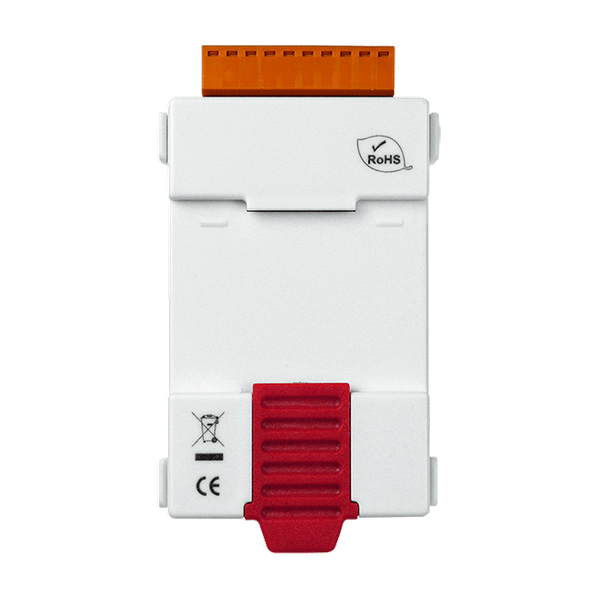

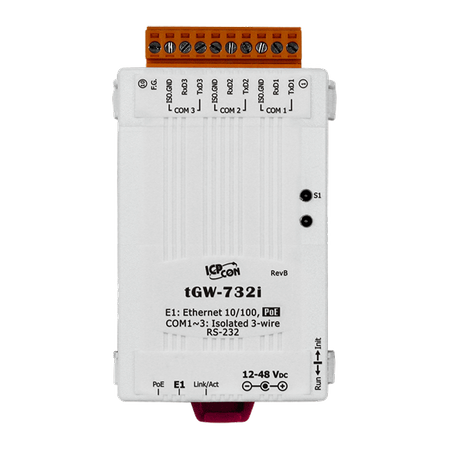

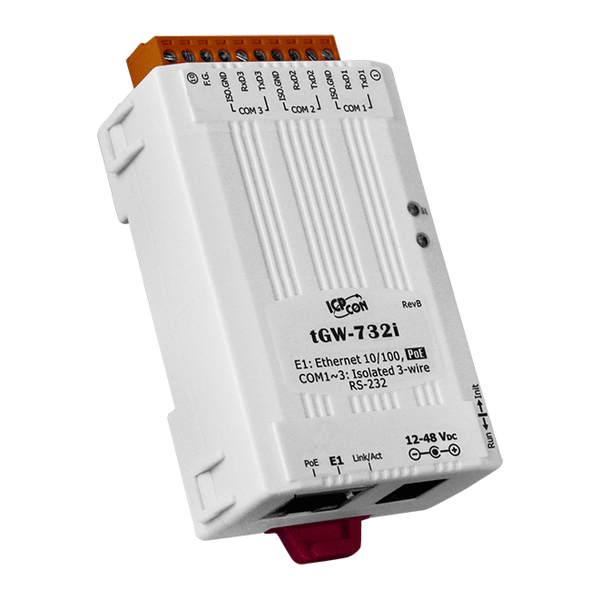

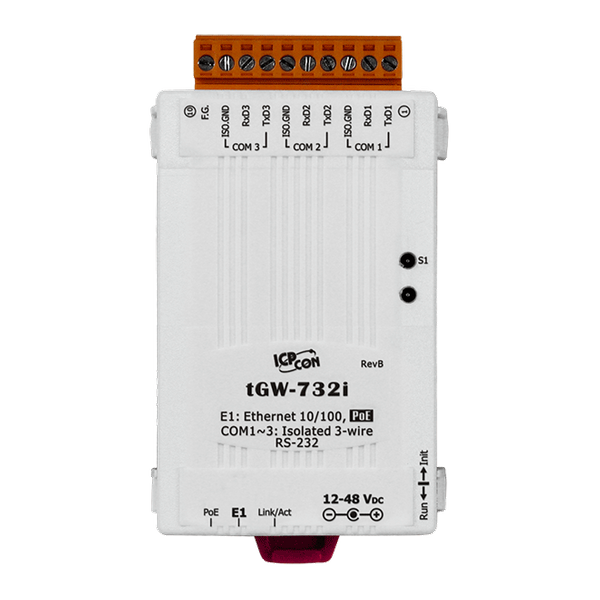

Name: tGW-732i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. liczba połączeń TCP (masterów) na port szeregowy: 32
Funkcja pamięci podręcznej czytania zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje responder UDP do wykrywania urządzeń (wyszukiwanie UDP)
Konfiguracja sieci statyczna IP lub DHCP
Mini serwer WWW do konfiguracji (HTTP)

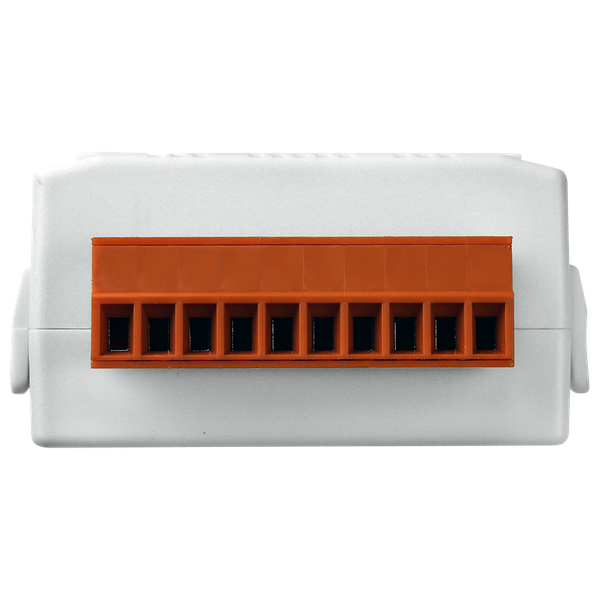

Złącze blokowe do łatwego okablowania
Kosztowo efektywny brama Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i obecnie jest najczęściej dostępnym środkiem łączącym elektroniczne urządzenia przemysłowe. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład w systemie mierzącym temperaturę i wilgotność i przesyłającym wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalnym terminalem (RTU) w systemach nadzoru i akwizycji danych (SCADA).

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabli w tradycyjnych urządzeniach komunikacyjnych. Moduł ten może być używany do tworzenia aplikacji połączenia w parach (jak również mostu szeregowego lub tunelu szeregowego), a następnie przekazuje dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne podczas łączenia komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII i nieposiadających zdolności Ethernet.

Funkcja pamięci podręcznej czytania jest używana do przechowywania poprzednich żądań i odpowiedzi w pamięci modułu tGW-700. Kiedy inne sterowniki master HMI/SCADA wysyłają te same żądania do tego samego urządzenia RTU slave, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Ta funkcja dramatycznie zmniejsza obciążenie komunikacji RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) dla zasilania przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do odbioru zasilania od przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł będzie również akceptował zasilanie z zasilacza DC. Moduł tGW-700 jest zaprojektowany do ultra niskiego zużycia energii, zmniejszając ukryte koszty związane z rosnącymi cenami paliw i energii elektrycznej, zwłaszcza gdy masz zainstalowaną dużą liczbę modułów. Zmniejszenie ilości zużywanej energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyka fabryczna, budynkowa i domowa
Zdalna diagnostyka i zarządzanie
Monitorowanie słoneczne
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

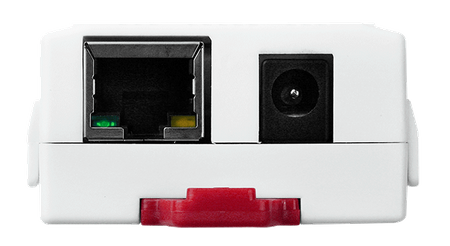

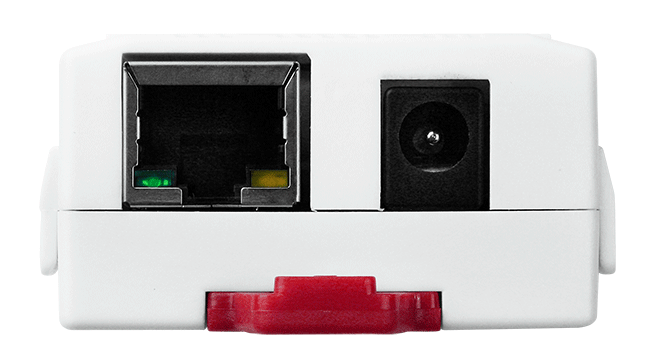

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	3 x 3-wire RS-232 (1000VDC Power Isolation)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
