Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Obsługa protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- Przełącznik Ethernet z 2 portami dla topologii Daisy-Chain
- Podwójny watchdog
- Połączenie I/O Pair
- Wbudowane I/O
- Licznik/Częstotliwość/Enkoder: 4/8 kanałów
- Wyjście cyfrowe: 4 kanały
Wprowadzenie

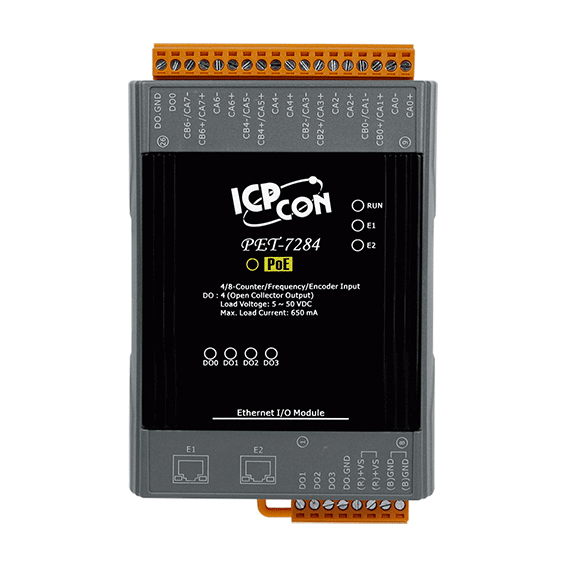

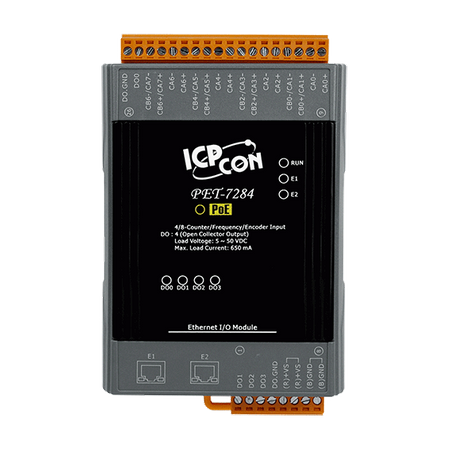

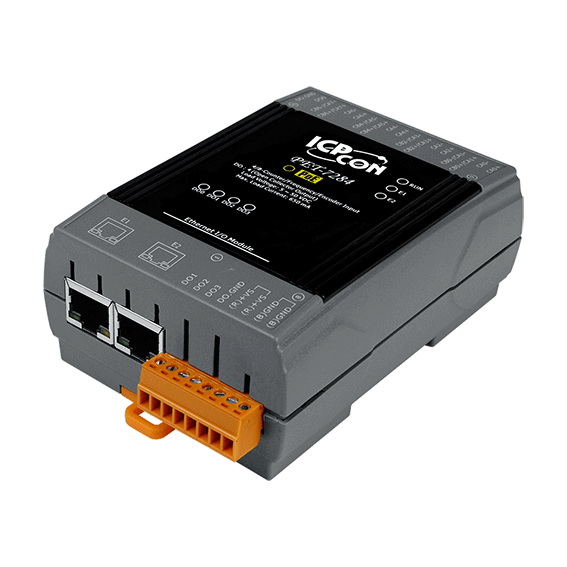

PET-7284 to 32-bitowy moduł wejściowy typu licznik/wysokiej częstotliwości/enkoder oraz moduł wyjścia cyfrowego posiadający 4 kanały wyjściowe. Oferuje różne tryby pracy wejść, w tym "Licznik w górę”, "Wejście częstotliwościowe", "Licznik w górę/w dół", "Bezpośredni/licznik impulsów" oraz "Licznik fazy A/B". Tryb może być indywidualnie skonfigurowany dla każdego z 8 kanałów, na przykład, niektóre kanały mogą być ustawione w tryb "Licznik w górę", a inne kanały indywidualnie w tryb "Częstotliwościowy", "Licznik w górę/w dół" lub "Wejście enkodera". Wbudowany programowalny filtr dolnoprzepustowy pozwala eliminować szumy, gdzie szerokość pulsu wysoka/niskiego jest węższa niż minimalna szerokość wysoka/niskiego filtra dolnoprzepustowego. Moduł PET-7284 jest wyposażony w pamięć FRAM do przechowywania wartości liczników. FRAM to rodzaj pamięci nieulotnej, która może być używana do przechowywania zapisanych danych, nawet po wyłączeniu zasilania modułu. Ta funkcja przechowywania może być włączona lub wyłączona, a dane mogą być przechowywane przez okres do 10 lat.
Zastosowania
Automatyka budynkowa, automatyka w przemyśle, automatyka maszyn, zdalna konserwacja, zdalna diagnoza, sprzęt testujący.
| Product Range: | ET-7200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O, PoE |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 to +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 4-channel Up/Down Counter (CW/CCW) ,
4-channel Dir/Pulse Counter (Bi-directional) ,
4-channel A/B Phase (Quadrant Counting) ,
8-channel Up Counter ,
8-channel Frequency |
| Counter/Frequency/Encoder Input: Type: | Counter, Frequency or Encoder |
| Counter/Frequency/Encoder Input: Bits: | 32-bit |
| Counter/Frequency/Encoder Input: ON Voltage Level: | +3.5 to +30 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +1 VDC (max.) |
| Counter/Frequency/Encoder Input: Frequency Accuracy: | 1 Hz to 200 kHz: ±0.025% of Input Frequency |
| Counter/Frequency/Encoder Input: Individual Channel Configuration: | Yes |
| Counter/Frequency/Encoder Input: Max. Speed: | +3.5 to +10 VDC: 200 kHz ,
+10 to +30 VDC: 150 kHz |
| Counter/Frequency/Encoder Input: Low Pass Filter: | 1 to 32767 μs |
| Counter/Frequency/Encoder Input: Counter Value Retention: | Yes |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.4 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class1 |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 76 x 120 x 38 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
