Główne cechy
- 8 kanałów wejściowych termopar
- Użytkownik definiuje skalę górną/dolną
- Wykrywanie przerwanego przewodu
- Zgodność z RoHS
- Izolacja 3000 VDC od wyjścia do magistrali
- Izolacja 3000 VDC od wyjścia do ramy uziemienia
- Redundancja
- Szybki czas przełączenia awaryjnego (<100us)
Wprowadzenie

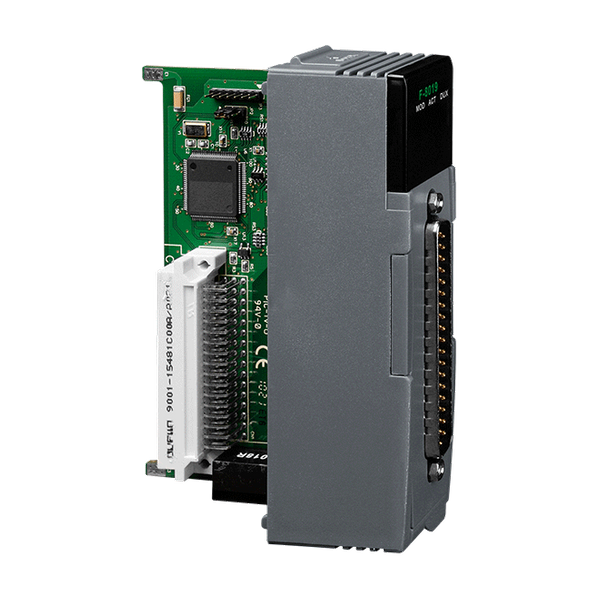

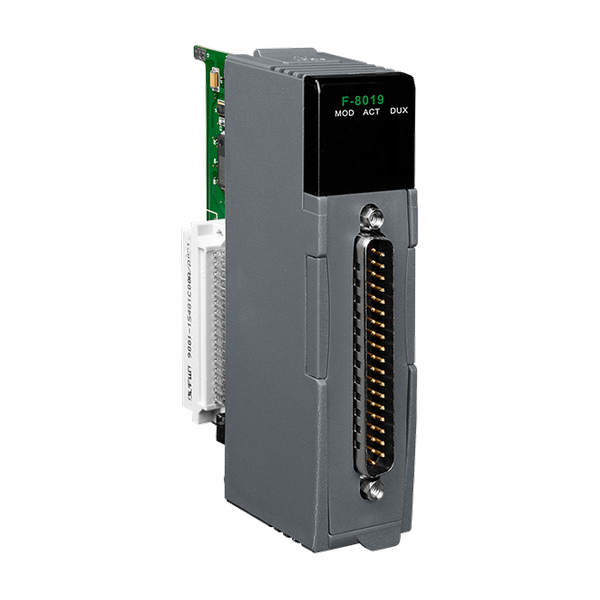

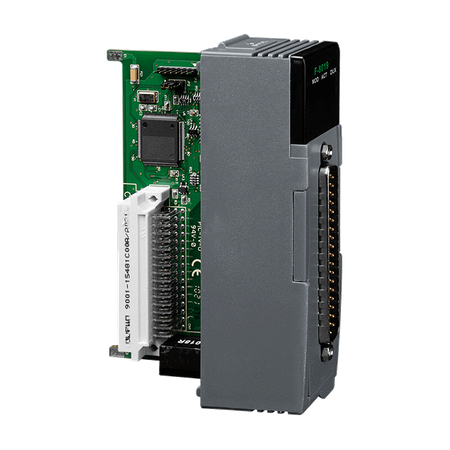

Moduł F-8019 to 16-bitowy, 8-kanałowy moduł wejściowy termopary z programowalnym zakresem wejściowym na wszystkich kanałach. Mierzy wejścia miliwoltowe (±15mV, ±50mV, ±100mV, ±150mV, ±500mV), wejścia napięciowe (±1V, ±2.5V, ±5V, ±10V) oraz wejścia termoparowe (Typ J, K, T, E, R, S, B, N, C). Obsługuje zewnętrzny CJC dla dokładnych pomiarów temperatury. Ponadto, moduł ten charakteryzuje się dokładnością ±0.05% dla niezwykle precyzyjnych zastosowań. Dodatkowo, F-8019 zapewnia izolację optyczną 3000 VDC pomiędzy kanałami a magistralą. Jeśli jakiekolwiek wysokie napięcie lub prąd uszkodzą te kanały, moduł nie wpłynie na inne komponenty systemu iDCS-8000.
Zastosowania
- Automatyzacja budynków
- Automatyzacja fabryk
- Automatyzacja maszyn
- Zdalna konserwacja
- Zdalna diagnostyka
- Urządzenia do testowania
| Product Range: | iDCS Redundancy I/O |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Yes |
| EMS Protection: ESD (IEC 61000-4-2): | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x RUN, 1 x ACT, 1 x DUX and Communication (32 as channel 0~31 status) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 |
| Wejście analogowe: Typ: | Voltage, Thermocouple |
| Analog Input: Sensor Type: | Type J, K, T, E, R, S, B, N, C |
| Wejście analogowe: Zakres: | Voltage: ,
±15mV, ±50mV, ±100mV, ±150mV, ,
±500mV, ±1V, ±2.5V, ±5V, ±10V ,
Thermocouple: ,
J: -210 ~ +1200 °C ,
K: -270 ~ +1372 °C ,
T: -270 ~ +400 °C ,
E: -270 ~ +1000 °C ,
R: -50 ~ +1765 °C ,
S: -50 ~ +1765 °C ,
B: 0 ~ +1820 °C ,
N: -270 ~ +1300 °C ,
C: 0 ~ +2320 °C |
| Wejście analogowe: Rozdzielczość: | 16 bit |
| Wejście analogowe: Dokładność: | ±0.05% FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 8 Samples/sec (Total) |
| Analog Input: Input Impedance: | 10 MΩ |
| Analog Input: Common Mode Rejection: | 106 dB |
| Analog Input: Normal Mode Rejection: | 90 dB |
| Wejście analogowe: Ochrona przed przepięciem: | Yes |
| Analog Input: Zero Drift: | ±0.5 μV/°C |
| Analog Input: Span Drift: | ±20 ppm/°C |
| Wejście analogowe: Izolacja: | 3000 VDC |
Wyjście analogowe | |
| Analog Output: Open Wire Detection: | Yes |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | DN-TC-M |
Power | |
| Power: Consumption: | 1.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 85 x 115 |
| Mechanical: Weight: | 300 g |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
