Główne cechy
- Odczyt/zapis standardowych obiektów BACnet za pośrednictwem Modbus
- Konfigurowalny master BACnet MS/TP
- Konfigurowalny serwer Modbus TCP
- Proste tłumaczenie danych pozwala na manipulację danymi przechodzącymi między protokołami
- Obsługuje typy obiektów BACnet AI, AO, AV, BI, BO, BV, MSI, MSO, MSV
- Obsługuje rejestry Modbus „coils”, rejestry wejścia, rejestry trzymania ‧Mapowanie właściwości obiektów BACnet konfigurowane za pomocą rejestrów Modbus
Wprowadzenie

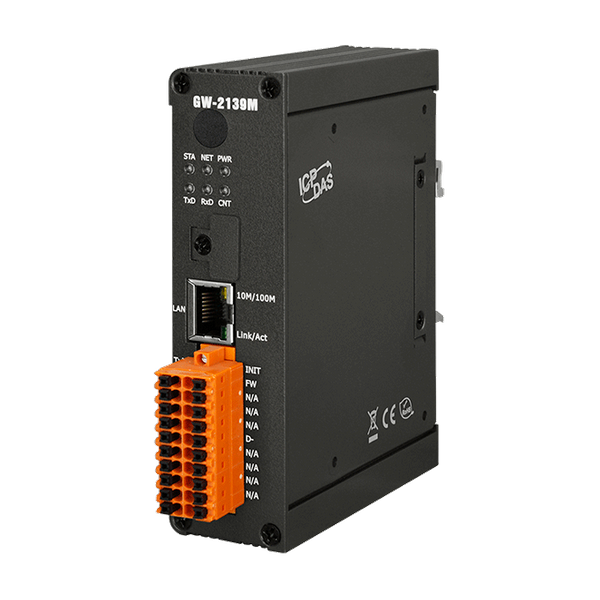

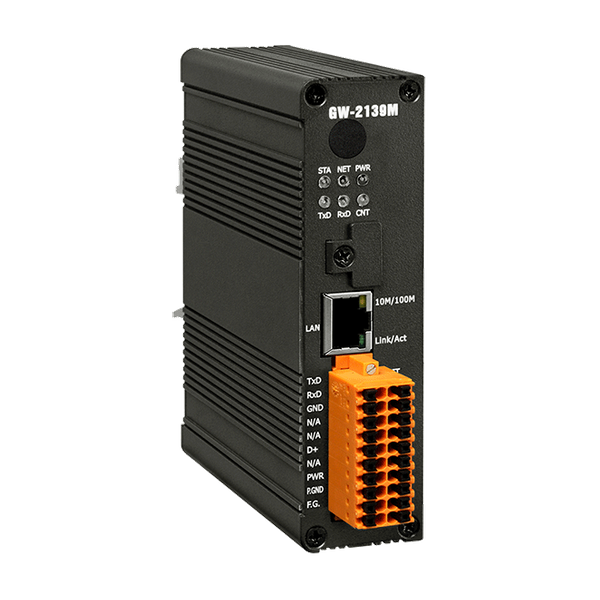

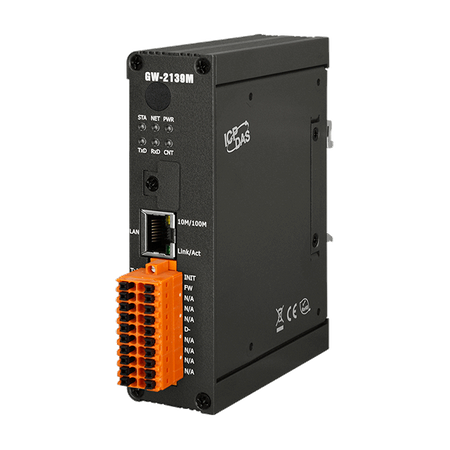

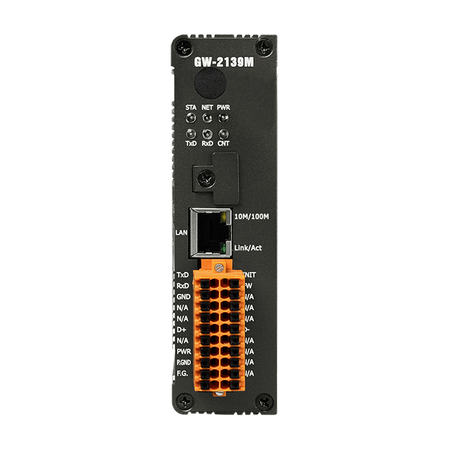

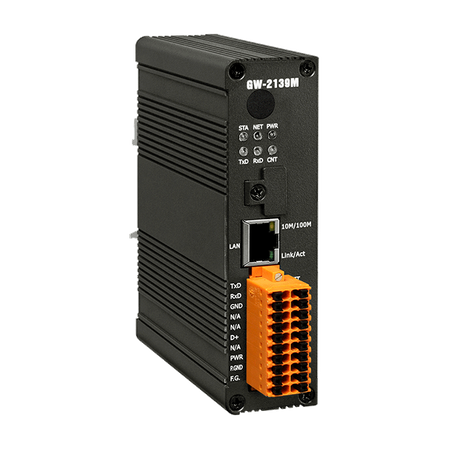

GW-2139M to brama sieciowa umożliwiająca urządzeniom klienckim Modbus TCP dostęp do sieci BACnet MS/TP jako master BACnet MS/TP. Protokół BACnet Master Slave Token Passing (MS/TP) jest używany do przekazywania i wymiany informacji między urządzeniami budynkowymi. GW-2139M zawiera dużą liczbę obiektów BACnet (AI, AO, AV, BI, BO, BV, MSI, MSO, MSV), co daje elastyczność w mapowaniu rejestrów Modbus TCP do dowolnej kombinacji obiektów BACnet. Obsługiwane są interoperacyjne bloki BACnet (DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A). Cały transfer danych jest konfigurowalny za pomocą narzędzia ICPDAS Utility.
Zastosowania
- Automatyka budynkowa
- Sterowanie ogrzewaniem, wentylacją i klimatyzacją
- Sterowanie oświetleniem
- Sterowanie dostępem
- Systemy wykrywania pożaru
| Product Range: | BACnet |

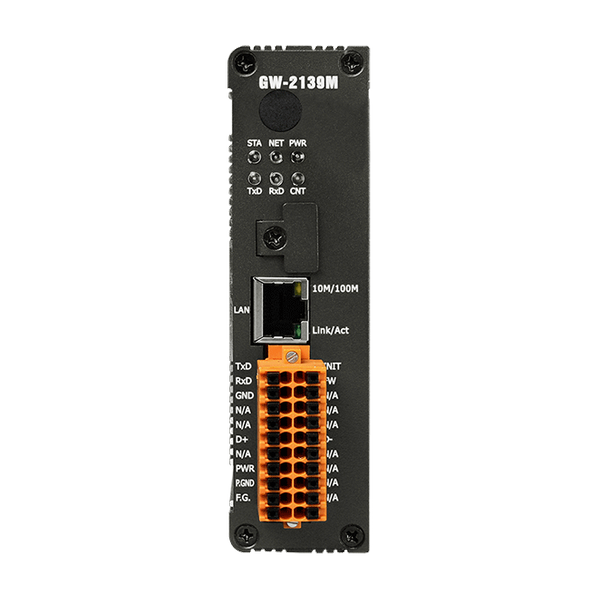

Wskaźniki LED | |
| LED Indicators: Status: | Power (1), BACnet MS/TP Status (1), BACnet MS/TP Net(1), ,
Modbus TCP TxD/RxD/Link (3) ,
Ethernet LED Ethernet Status (RJ-45) (2) |
ETHERNET | |
| Ethernet: Protocol: | Modbus TCP Server |
Porty COM | |
| Porty COM: Porty: | termninal block(D+, D-) |
| Porty COM: Szybkość transmisji: | 9600, 19200, 38400, 76800 |
| COM Ports: Terminal Resistor: | Built-in 120 ohm terminator resistor, enabled/disabled via Jump |
| COM Ports: Isolation: | 3 kV VDC for DC to DC, 2500 Vrms for photo couple |
BACnet MS/TP | |
| BACnet MS/TP: Protocol: | BACnet MS/TP Master |
| BACnet MS/TP: Max. Connection: | 32 |
| BACnet MS/TP: Objects: | AI, AO, AV, BI, BO, BV, MSI, MSO, MSV |
| BACnet MS/TP: BIBBs: | DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A |
Power | |
| Power: Consumption: | 5 W @ 24 VDC |
Mechaniczny | |

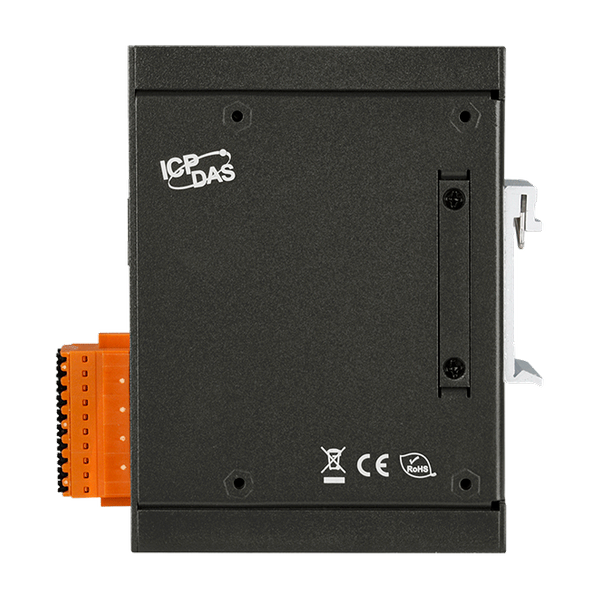

| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 33 x 120 x 116 |

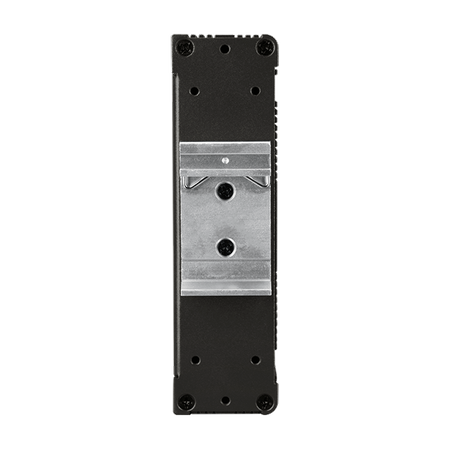

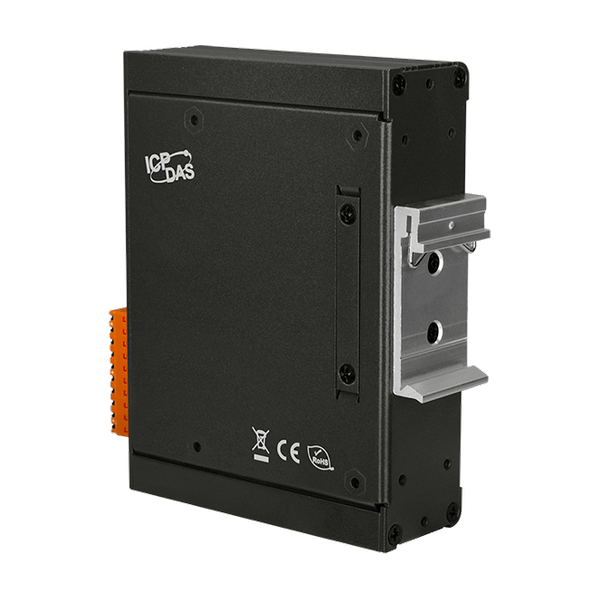

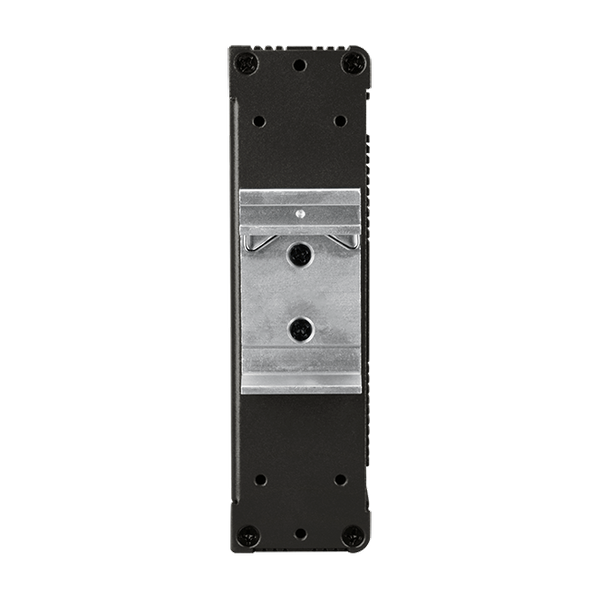

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
