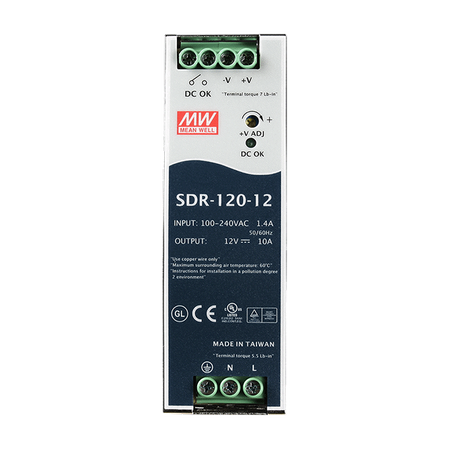

Name: SDR-120-12
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wysoka sprawność 91% i niskie straty mocy
150% zdolność obciążenia szczytowego
Wbudowana funkcja aktywnego PFC, PF>0,93
Zabezpieczenia: zwarciowe / przeciążeniowe / nadnapięciowe / temperaturowe
Chłodzenie konwekcyjne
Możliwość montażu na szynie DIN TS-35/7.5 lub 15
Certyfikat UL 508 (sprzęt kontrolny przemysłowy)
Poziom odporności przemysłowej EN61000-6-2(EN50082-2)
Wbudowany przekaźnik DC OK
100% test wypalania przy pełnym obciążeniu

Parametry techniczne:

Product Range:	Power Supply
Safety
Safety: Standard:	UL508, TUV EN60950-1 approved
EMC
EMC: Standard:	Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3, EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, SEMI F47, GL approved
Input
Input: Voltage Range:	88 ~ 264 VAC , 124 ~ 370 VDC
Input: Frequency Range:	47 ~ 63Hz
Input: AC Current (Typ.):	1.4 A/115 VAC , 0.7 A/230 VAC
Input: Inrush Current (Typ.):	35 A/115 VAC , 70 A/230 VAC
Input: Leakage Current:	<1 mA/240 VAC
Output
Output: Ripple & Noise (Max.):	100mVp-p
Output: Voltage Adj. Range:	12 ~ 14V
Output: Voltage Tolerance:	±1.0%
Output: Line Regulation:	±0.5%
Output: Load Regulation:	±1.0%
Output: Setup, Rise Time:	1500ms, 60ms/230 VAC , 3000ms, 60ms/115 VAC at full load
Output: Hold Up Time (Typ.):	20ms/230 VAC , 20ms/115 VAC at full load
Output: DC Voltage:	12 V
Output: Rated Power:	120 W
Output: Rated Current:	10 A
Output: Efficiency:	89%
Protection
Protection: Over Voltage:	14 ~ 17V , Protection type : Shut down o/p voltage, re-power on to recover
Protection: Overload:	Normally works within 110 ~ 150% rated output power for more than 3 seconds and then shut down o/p voltage , >150% rated power, constant current limiting with auto-recovery within 3 seconds and shut down o/p voltage after 3 seconds
Function
Function: DC OK Active Signal (Max.):	60 VDC/0.3A, 30VDC/1A, 30VAC/0.5A resistive load
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	(63 * 125.2 * 113.5)mm
Środowisko
Environment: Over-temperature Protection:	95°C ±5°C (TSW : detect on heatsink of power switch) , Protection type : Shut down o/p voltage, recovers automatically after temperature goes down
Environment: Temperature Coefficient:	±0.03%/°C (0 ~ 50°C)
Environment: Operating Temperature:	-25 ~ +70°C (Refer to "Derating Curve")
Environment: Storage Temperature:	-40 ~ +85°C
Environment: Humidity:	20 ~ 95% RH Non-condensing
Status:	Available
