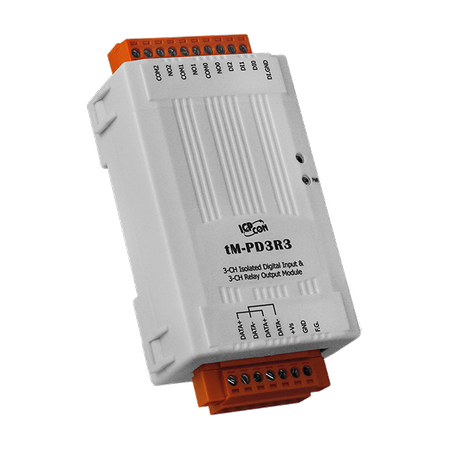

Name: tM-PD3R3
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Suche styki, wejścia cyfrowe typu źródłowego
Wyjścia przekaźnikowe
Izolacja z użyciem optoizolatorów
Wszystkie kanały DI mogą być używane jako 16-bitowe liczniki
Konfigurowalne wartości początkowe i wartości bezpieczne
Podwójny watchdog

Wprowadzenie

tM-PD3R3 zapewnia 3 kanały wejść cyfrowych i 3 kanały wyjść przekaźnikowych, z których każdy posiada izolację optoizolatora. Wszystkie kanały wyjściowe to przekaźniki typu Form A, podczas gdy wejście opiera się na typie zasilania lub źródła za pomocą połączenia przewodowego. Wszystkie kanały wejściowe mogą być używane jako 16-bitowe liczniki. Istnieją opcje konfigurowania wartości początkowych i bezpiecznych wyjść cyfrowych. Zapewniona jest również ochrona ESD 4 kV oraz izolacja wewnątrzmodułowa 3750 VDC.

Zastosowania

• Wszystkie typy kontroli On/Off
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy spożywcze i napojowe
• Produkcja półprzewodników
• Systemy kontrolne

Parametry techniczne:

Product Range:	tM series
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	3
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Source
Digital Input/Counter: ON Voltage Level:	Close to GND
Digital Input/Counter: OFF Voltage Level:	Open
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	3
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Operate Time:	6 ms
Relay Output: Release Time:	3 ms
Relay Output: Electrical Endurance:	VDE: , 5 A @250 VAC 30,000 ops (10 ops/minute) at 75°C , 5 A @30 VDC 70,000 ops (10 ops/minute) at 75°C , UL: , 5 A @250 VAC/30 VDC 6,000 ops , 3 A @250 VAC/30 VDC 100,000 ops
Relay Output: Mechanical Endurance:	20,000,000 ops at no load (300 ops/minute)
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1)
COM Ports: Protocol:	DCON, Modbus RTU, Modbus ASCII
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	0.9 W Max.
Power: Powered from Terminal Block:	10 ~ 30 VDC
Mechaniczny
Mechanical: Dimensions (mm):	52 x 98 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
