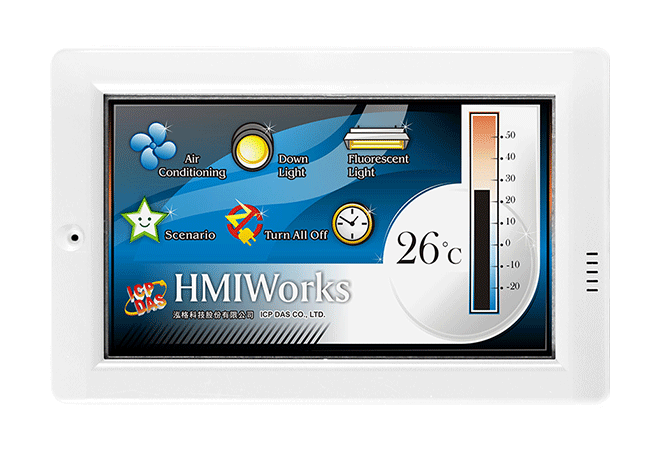

Name: TPD-433F-H
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek koszt/wydajność (C/P)
Wyświetlacz dotykowy o wysokiej rozdzielczości
PoE (Power over Ethernet)
RS-485 (w tym Self-Tuner)
RS-232 (3-pin)
RTC (Real Time Clock)
Projektowanie GUI
Bezpłatne narzędzie deweloperskie HMIWorks
Obsługa języka programowania C oraz Ladder Designer
Wsparcie dla niestandardowego protokołu komunikacyjnego (język C)
Protokół Modbus TCP/RTU

Wprowadzenie

Seria TPD 4.3 cala to niewielkie HMI z ekranem dotykowym TFT o wysokiej rozdzielczości, które pasuje do standardowego gniazdka elektrycznego montowanego w ścianie. Ponadto, jest ono idealnie zintegrowane z bogatymi modułami I/O i prezentuje piękną, elastyczną i definiowaną przez użytkownika ramkę obrazów. Krótko mówiąc, jest to najlepszy wybór do aktualizacji mechanicznych przełączników na inteligentne panele kontrolne.

Dla użytkowników PLC, HMIWorks oferuje narzędzie Ladder Designer, a dla użytkowników IT dostępne jest środowisko języka C. Co więcej, nauka tworzenia aplikacji dla urządzeń serii TPD przy użyciu Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim oferowanym funkcjom, urządzenia HMI serii TPD muszą być najbardziej opłacalnymi urządzeniami HMI dostępnymi na rynku.

Zastosowania

Prosimy odnieść się do TouchPAD Applications w celu uzyskania bardziej szczegółowych przypadków zastosowań produktu.

Parametry techniczne:

Product Range:	TPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 4.3” TFT (Resolution 480 X 272, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Touch Panel:	Yes
Wskaźniki LED
LED Indicators: Status:	1 LED
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-485 (including Self-Tuner) , 1 x RS-232 (3-pin)
USB
USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2.5 W
Power: Powered from PoE:	IEEE 802.3af, Class1 (48 V)
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	140 mm x 87 mm x 41 mm
Mechanical: Installation:	Wall mounting
Mechanical: Ingress Protection Rating:	Front Panel: IP40
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
