Name: PM-3133-RCT2000P-CPS
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Pomiar energii dwukierunkowej
Pomiar mocy True RMS
Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
Pomiar prądu do 2000 A
Pomiar napięcia do 500 V

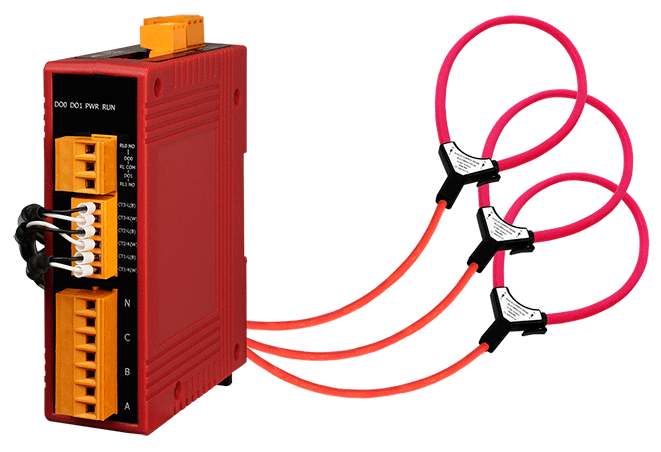

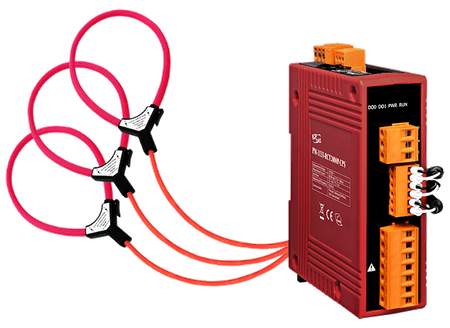

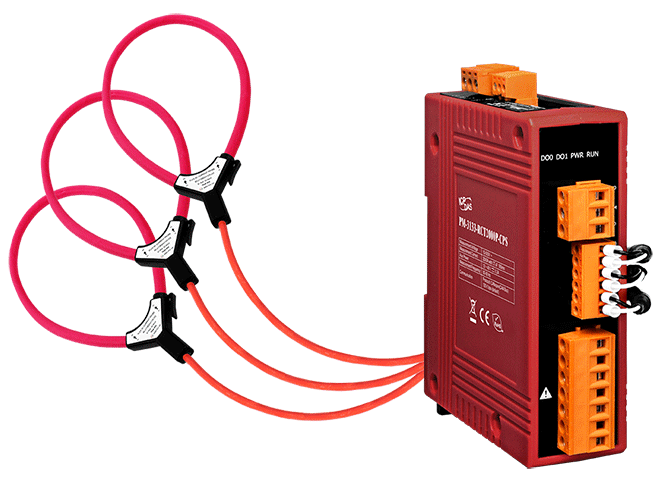

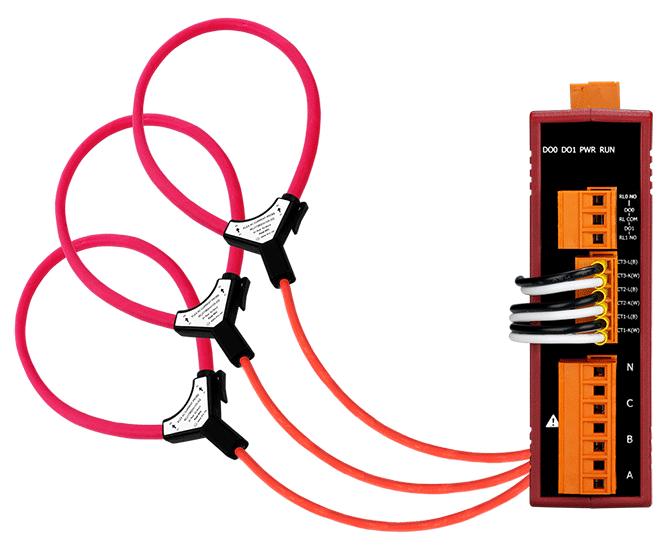

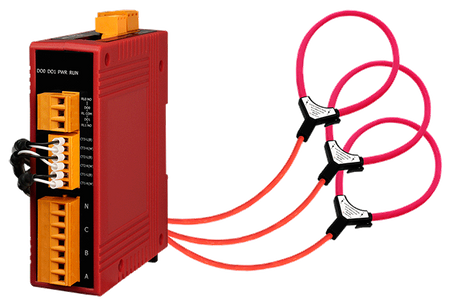

Miękki przekładnik Rogowskiego dla łatwej instalacji
Dokładność W lepsza niż 2% (PF=1, prąd wejściowy >50A)
Całkowite zniekształcenie harmoniczne (THD)
Obsługuje protokół CANopen
Obsługuje 2 wyjścia przekaźnikowe (Form A)
IEC 61010-1 oraz EN 61010-1

Wprowadzenie

ICP DAS przedstawia najbardziej zaawansowane, ekonomiczne Smart Power Meter PM-3133-RCT, które umożliwiają dostęp do bieżącego zużycia energii elektrycznej w trójfazowym pomiarze mocy. Dzięki wysokiej dokładności (<2%, PF=1; prąd wejściowy >50A), ta seria może być stosowana zarówno po stronie niskiego napięcia, jak i po stronie średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne mierniki mocy z miękkim przekładnikiem Rogowskiego CT oferują "łatwą instalację" dzięki dużemu rozmiarowi okna (55 ~ 185mm) i mechanicznej elastyczności w ciasnych przestrzeniach. Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co zapewnia uniwersalną kompatybilność. Ponadto, z 2 kanałami wyjść przekaźnikowych, może być połączony z syrenami lub oświetleniem dla wiadomości alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ105 mm (5 A ~ 2000 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 2% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent , Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Rogowski
CT: Max. Current:	2000 A
CT: Inside Diameter:	105 mm
CT: Leading Cable:	4 m
CANopen

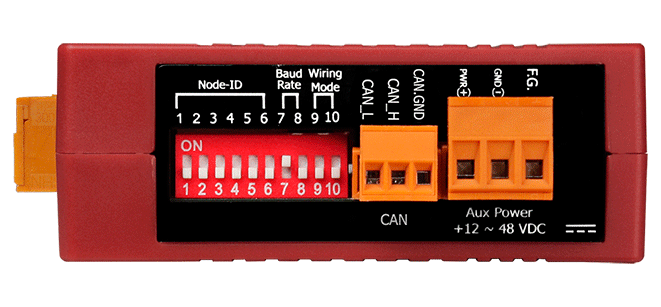

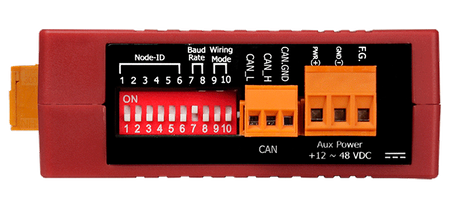

CANopen: Baud Rate:	125 k (default), 250 k, 500 k, 1 M; DIP Switch Selectable
CANopen: Isolation:	3000 VDC
CANopen: Protocol:	CANopen
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
