Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Rozproszona kontrola ruchu do 128 osi
- Rozproszona liczba punktów I/O do 4096 punktów
- Równoległe porty I/O: 8 wejść i 4 wyjścia
- Opcjonalne wejście enkodera kwadraturowego do skali liniowej lub ręcznego generatora impulsów
- Funkcje oprogramowania
- Sterownik/dll/Lib dla Windows: Windows 7/10 (32/64-bit), Windows XP/2000 (32-bit)
- Narzędzia do programowania: VC/VB/BCB
Wprowadzenie

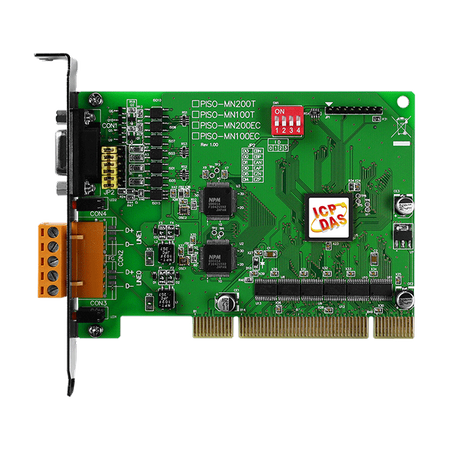

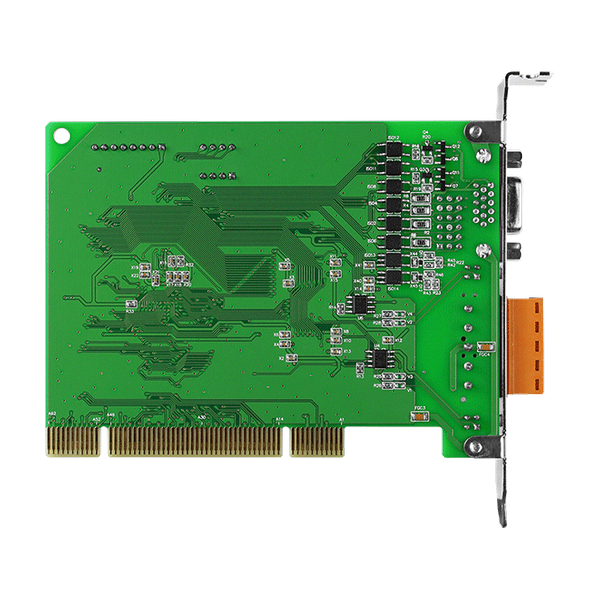

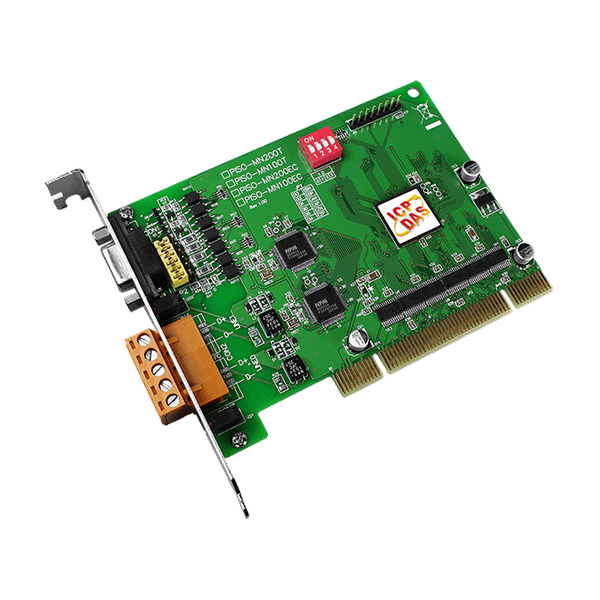

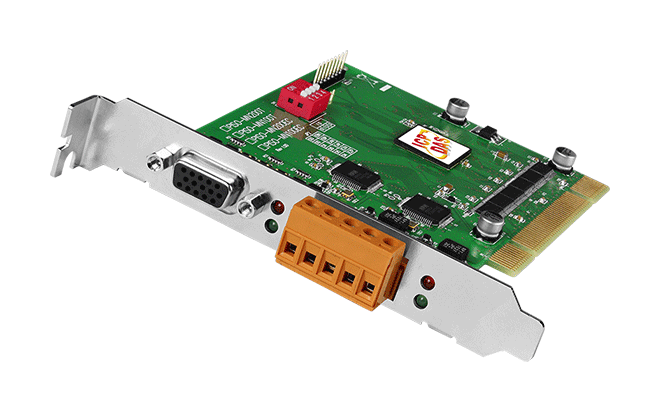

Karta PISO-MN200T jest kartą Master PCI, która zapewnia dwie linie komunikacyjne Motionnet do rozproszonego sterowania ruchem i I/O w aplikacjach automatyki maszynowej. Karta Master może być używana do podłączenia do 128 modułów Slave (64 x 2 linie). Jeśli jedna z linii Motionnet jest używana tylko do sterowania I/O, może przesyłać/odbierać sygnały do/z 2048 punktów na 64 lokalnych urządzeniach w czasie 0,97 ms. Gdy jest używana do sterowania silnikami, może kontrolować do 64 osi, które mogą wykonywać ciągłe ruchy pozycjonowania, powrót do punktu zerowego, a nawet operacje interpolacji wieloosiowej. Oprócz komunikacji szeregowej, PISO-MN200T jest również wyposażona w równoległe porty I/O (8 kanałów wejściowych i 4 kanałów wyjściowych) do szybkiego i intuicyjnego sterowania I/O.
| Product Range: | PC Board |
Software | |
| Software: OS Support: | Windows 7/10 32/64-bit ,
Windows XP/2000 32-bit |
| Software: Development: | VC/VB/BCB |
| Software: Utility: | EzGo Utility |
HARDWARE | |
| Hardware: Connector: | HD D-Sub 15-pin x 1 |
Wskaźniki LED | |
| LED Indicators: Status: | Connection (green) ,
Communication Error (red) |
Ogólne | |
| General: Interrupts: | Input Change of State, Communication Error |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 8 |
| Wejście cyfrowe: Typ: | 12-24 V, NPN or PNP |
| Wejście cyfrowe: Izolacja: | 3000 Vrms |
| Digital Input: Input Impedance: | 4.7 KΩ |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | NPN or PNP |
| Wyjście cyfrowe: Izolacja: | 3000 Vrms |
Magistrala PC | |
| Magistrala PC: Typ: | 32-bit/33 MHz universal PCI-Bus |
Motionnet | |
| Motionnet: Communication Connectors: | 5-pin terminal block |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps (Software controlled) |
| Motionnet: Length: | Max. 100 M (20 Mbps; 32 Slave modules) ,
Max. 50 M (20 Mbps; 64 Slave modules) ,
Max. 100 M (10 Mbps; 64 Slave modules) |
| Motionnet: Protocol: | Motionnet (Half-duplex RS-485) |
Power | |
| Power: Consumption: | +5 V @ 500 mA |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
