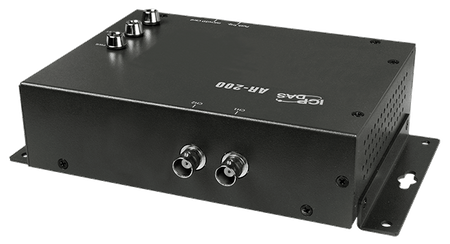

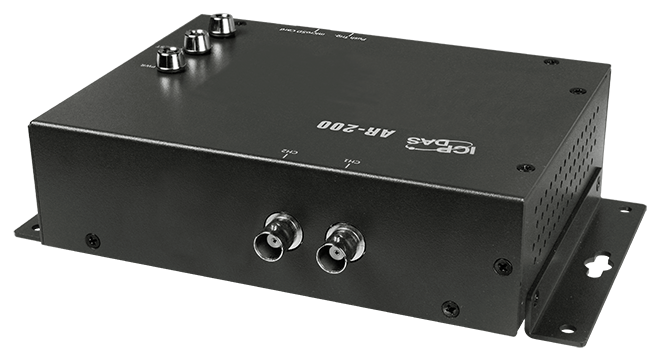

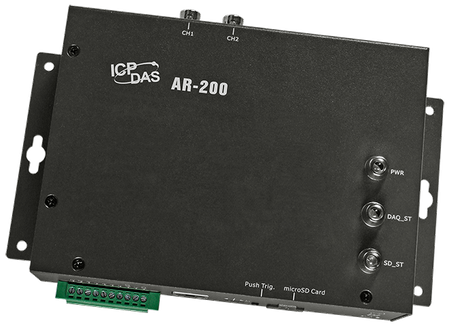

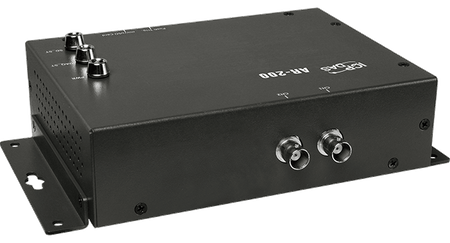

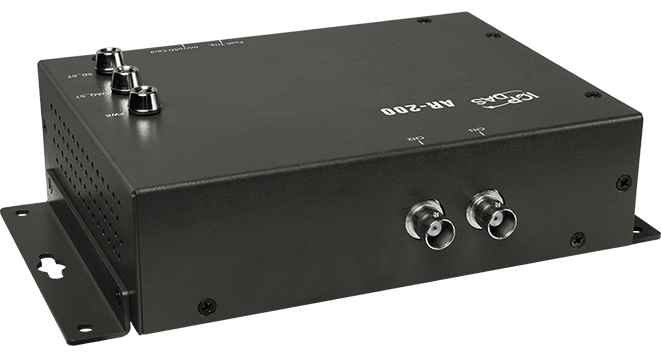

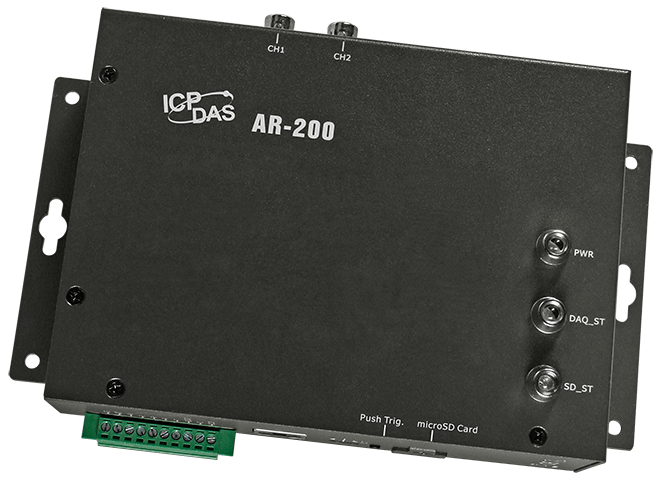

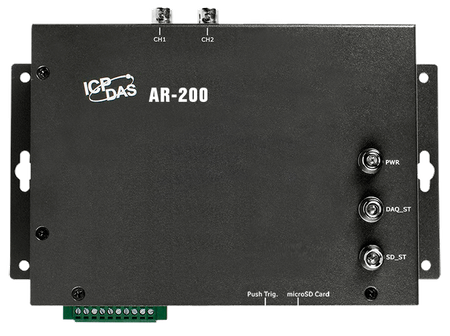

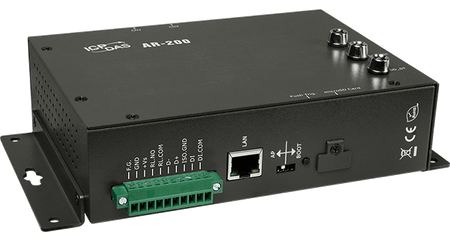

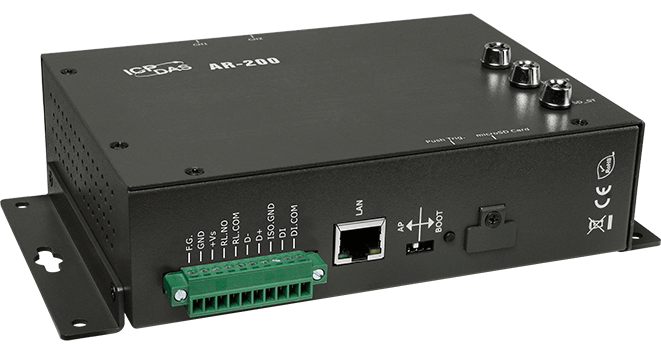

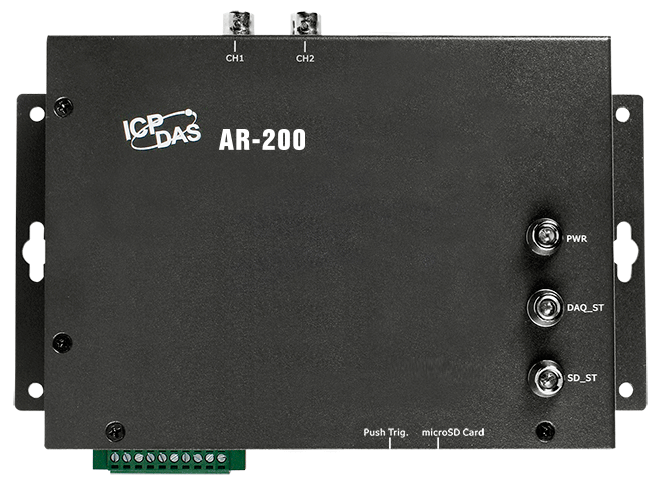

Name: AR-200
Brand: ICP DAS

Broszura Pobierz

Główne cechy

2 lub 4 równoczesne, 16-bitowe przetworniki ADC.
Obsługa 2 lub 4 wejść IEPE oraz wbudowany prąd pobudzający 3 mA.
AR-200 obsługuje częstotliwości próbkowania: 200 kHz, 100 kHz, 50 kHz.
Maks. czas nagrywania: 30 minut
Elastyczne tryby wyzwalania: wyzwalanie przyciskiem, wyzwalanie zaplanowane, wyzwalanie progowe analogowe, wyzwalanie wejściem cyfrowym oraz zdalne wyzwalanie za pomocą narzędzi użytkowych.
Obsługa kart micro SDHC od 4 do 32 GB.
Ochrona ESD 4 kV dla dowolnego terminala.
Szeroki zakres zasilania (+10 do +30 VDC) i zakres temperatur pracy (-25 do 75°C).

Wprowadzenie

Seria AR-200/AR-400 to zestaw wysokowydajnych modułów do akwizycji sygnałów dynamicznych, zaprojektowanych specjalnie do monitorowania i analizy wibracji. Maksymalna równoczesna częstotliwość próbkowania dla każdego kanału w modelach AR-200 i AR-400 wynosi odpowiednio do 200k-Hz i 125k-Hz. Moduły AR-200/AR-400 posiadają wbudowany prąd pobudzający 3 mA do zasilania akcelerometrów IEPE oraz 16-bitowy przetwornik A/C. Dane pozyskane przez moduły AR-200/AR-400 są zapisywane na karcie Micro SD, która może być używana do analizy wibracji offline. ICP DAS dostarcza również narzędzie, które można zainstalować na komputerze hosta i łatwo skonfigurować dla różnych trybów wyzwalania, zmiany częstotliwości próbkowania, a także planowania czasu próbkowania dla różnych zastosowań przy użyciu narzędzi deweloperskich. W związku z tym, moduły AR-200/AR-400 są rekomendowane jako najlepszy wybór do monitorowania i pomiarów wibracji.

Zastosowania

Automatyka przemysłowa
Automatyka fabryczna
Automatyka procesowa
Inne...

Parametry techniczne:

Product Range:	Accelerometer Data Logger
Wskaźniki LED
LED Indicators: Status:	1 x PWR , 1 x DAQ , 1 x SD
Wejście analogowe
Wejście analogowe: Kanały:	2 (simultaneous sampling)
Wejście analogowe: Typ:	IEPE
Wejście analogowe: Zakres:	Voltage: ±10 V , Current: 3 mA
Wejście analogowe: Rozdzielczość:	16 bit
Wejście analogowe: Częstotliwość próbkowania:	5, 10, 20, 50, 100, 125, 200 (kHz)P
Wejście analogowe: Tryb wyzwalania:	Push-button triggering, timed triggering, threshold triggering, digital input triggering, remote triggering by utility software
Wejście cyfrowe
Wejście cyfrowe: Kanały:	1, Dry Contact: Source / Wet Contact: Sink or Source
Wejście cyfrowe: ON Poziom napięcia:	Dry: Close to GND , Wet: +10 VDC to +50 VDC
Wejście cyfrowe: OFF Poziom napięcia:	Dry: Open , Wet: +4 VDC max
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	Form A x 1
Wyjście przekaźnikowe: Typ:	Power Relay
Relay Output: Contact Rating:	5A@250 VAC (47 ~ 63 Hz) , 5A@30 VDC
Relay Output: Operate Time:	10 ms
Relay Output: Release Time:	5 ms
Relay Output: Electrical Endurance:	100,000 times min
Relay Output: Mechanical Endurance:	20,000,000 times min
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100Base-T(X)
Power
Power: Consumption:	4.3 W
Mechaniczny
Mechanical: Dimensions (mm):	197 x 139 x 57 (W x L x H)
Mechanical: Installation:	Wall mounting, rail type
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ 80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
