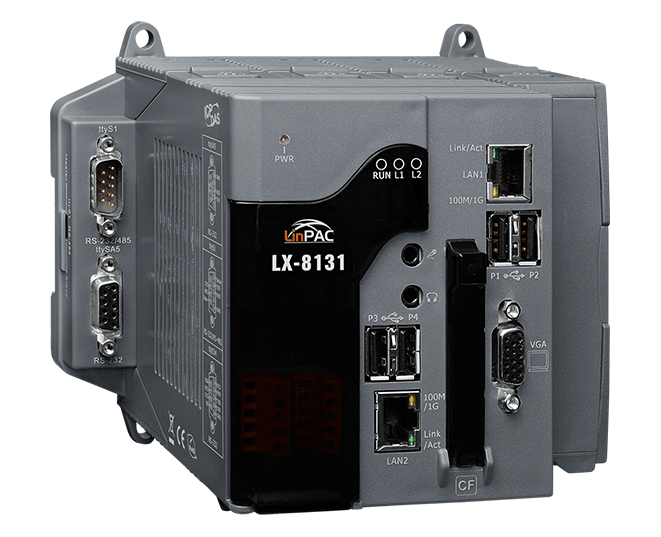

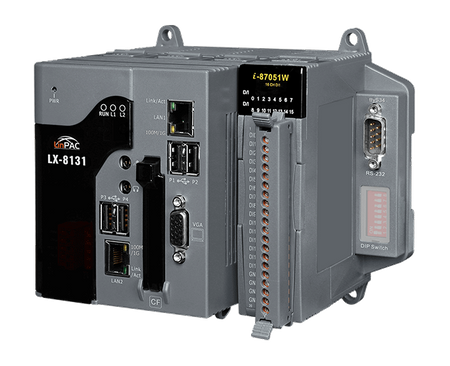

Name: LX-8131
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• x86 dual-core (1.0 GHz) CPU
• Linux kernel 3.2 Wewnątrz
• Wbudowane Usługi: Web Server, FTP Server, Telnet Server, SSH Server
• 64-bitowy sprzętowy numer seryjny dla ochrony oprogramowania
• Bogata możliwość rozbudowy I/O (RS-232, RS-485, FRnet)
• 2 porty Ethernet 10/100/1000M
• Redundantne wejście zasilania

Wprowadzenie

PAC serii LX-8x3x to oparty na systemie Linux komputery przemysłowe PAC, które łączą w sobie funkcje obliczeniowe, wejścia/wyjścia i interfejs operacyjny w jednym urządzeniu, oferując idealne rozwiązanie do integracji HMI, akwizycji danych i kontroli w jednym PAC. Wyposażony jest w dwurdzeniowy procesor x86, gniazda rozszerzeń I/O (0/1/3/7) i różnorodne złącza, w tym dwa porty Gigabit Ethernet, VGA, port USB, interfejsy RS-232 i RS-485. Lokalne gniazda I/O pozwalają na wykorzystanie naszych modułów I/O serii I-8K oraz I-87K, a rozszerzenia zdalne są dostępne do używania naszych modułów Ethernet I/O oraz RS-485 I/O. Programy użytkowników mogą być zapisywane na zewnętrznych urządzeniach pamięci, takich jak karta CF lub urządzenie masowej pamięci USB.

SDK LinPAC jest dostarczany użytkownikom, aby umożliwić szybkie i łatwe rozwijanie aplikacji I/O LinPAC, gdy używane są moduły I/O serii I-7000/8000/87k. Użytkownicy mogą rozwijać aplikacje LinPAC korzystając z języka GNU C. Jednocześnie, wszelkiego rodzaju wbudowane serwery i funkcje sprawiają, że LinPAC staje się bardziej wszechstronny, a użytkownicy będą mogli z powodzeniem zrealizować swoje projekty.

Zastosowania

3G/4G Cellular

Bluetooth

CANopen

CAN Bus

Device Net

Ethernet

Modbus

Mutil-serial

SNMP

WLAN

Zigbee

Parametry techniczne:

Product Range:	LX-8000
Software
Software: OS:	Linux kernel 3.2
Software: Service:	SFTP server, Web server, SSH
Software: SDK:	LinPAC SDK (GCC based toolchain and LinPAC Libraries)
Jednostka główna
Main Unit: CPU:	x86 dual-core (1.0 GHz)
Main Unit: 64-bit Hardware Serial Number:	Yes, for Software Copy Protection
Main Unit: System Memory:	2 GB DDR3 SDRAM
Main Unit: Storage:	• Flash: mSATA slot with one 32 GB SSD , • CF socket with one 16 GB CF card (support up to 32 GB)
Main Unit: Non-Volatile Memory:	• MRAM 512 KB , • EEPROM 16 KB (Data Retention: 40 years; 1,000,000 erase/write cycles)
Main Unit: Real Time Clock:	Yes (Provide seconds, minutes, hours, day of week, month, year)
Main Unit: Watchdog Timer:	Yes, Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA (Analog RGB)
Display: Resolution:	1280 × 1024 to 1920 × 1080 for 16:9 display , 640 × 480 to 1024 × 768 for 4:3 display
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Run (Programmable) , 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8KW, I-87KW series
I/O Expansion: Slots:	1
HMI
HMI: Rotary Switch:	Yes (0 ~ 9)
HMI: DIP Switch:	Yes (8 bits)
HMI: Power Switch:	Yes
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232 (Console, 3000 VDC, Isolated) , 1 x RS-232 (3000 VDC, Isolated) , 1 x RS-485 (3000 VDC, Isolated) , 1 x RS-232/485 (3000 VDC, Isolated)
USB
USB: Porty:	4
USB: Specification:	USB 2.0 (Host)
Power
Power: Input Range:	+10 VDC ~ +30 VDC (1 kV Isolated)
Power: Redundant Power Inputs:	Yes, with one power relay (1 A @ 24 VDC) for alarm
Power: Consumption:	14.4 W (0.6 A @ 24 VDC)
Mechaniczny
Mechanical: Dimensions (mm):	169 x 132 x 125 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
