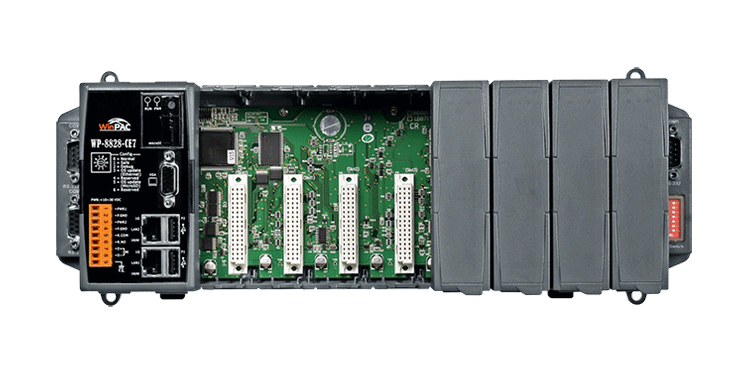

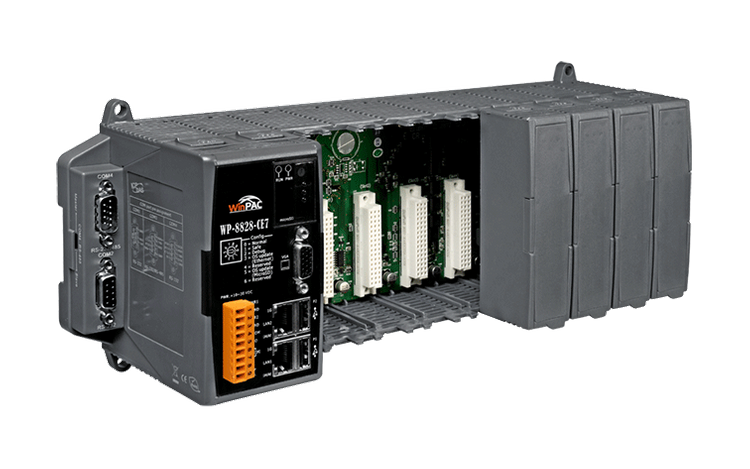

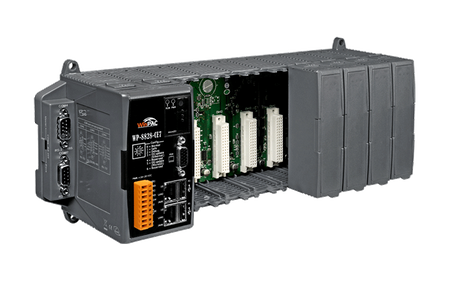

Name: WP-8828-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8, 1GHz CPU
• 512 MB DDR3 i 256 MB Flash
• Windows CE 7.0
• Zintegrowany Win-GRAF SoftLogic (IEC 61131-3)
• Właściwości twardego czasu rzeczywistego
• Wyjście portu VGA
• Modbus RTU/TCP (Master, Slave)
• Obsługa eLogger HMI
• Redundantne wejścia zasilania

Wprowadzenie

Seria Win-GRAF WinPAC-8000-CE7 (WP-8128-CE7/8428-CE7/8828-CE7) to nowa generacja sterowników PAC (Programowalny Sterownik Automatyki) opartych na systemie Windows CE 7.0 od ICP DAS. Każdy model WP-8000-CE7 jest wyposażony w procesor Cortex-A8 (1.0 GHz) działający na systemie operacyjnym Windows CE 7.0, różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz 1/4/8 rozszerzalnych slotów I/O, które mogą być używane do integracji wysokowydajnych modułów I-8K (typ równoległy) i I-87K (typ szeregowy).

Korzyści z uruchamiania Windows CE 7.0 na urządzeniu WinPAC obejmują zdolność do realizacji twardego czasu rzeczywistego, osiągalną deterministyczną kontrolę oraz możliwość wyświetlania okien i środowiska operacyjnego podobnego do PC. Seria PAC WP-8xx8-CE7 jest zdolna do uruchamiania oprogramowania Win-GRAF (standard IEC 61131-3) do tworzenia aplikacji logiki sterowania, a także wspierania oprogramowania M.S. VS 2008 (VB .NET, C#) do tworzenia aplikacji HMI i zarządzania danymi, które mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej wygodne i praktyczne.

Parametry techniczne:

Product Range:	WP-8x28-CE7
Software
Software: OS:	Windows CE 7.0
Software: Protocol:	• NET ID , • eLogger HMI , • Modbus TCP/IP Master , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O , • Local I/O Modules , • Application Protection , • Data Binding , • On Line Change , • HART Master Protocol , • Schedule Control , • Retain Variables , • File Access and Data Log
Software: Development:	Embedded Win-GRAF SoftLogic (IEC 61131-3)
Software: Service:	FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Storage:	256 MB Flash, 4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	512 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	800 x 600, 1024 x 768
Wskaźniki LED
LED Indicators: Status:	1x Power, 1 x System/Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	8
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes, (0 ~ 9)
HMI: DIP Switch:	8-bit for address
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
USB
USB: Porty:	2 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	9.6 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	355 x 132 x 111 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
