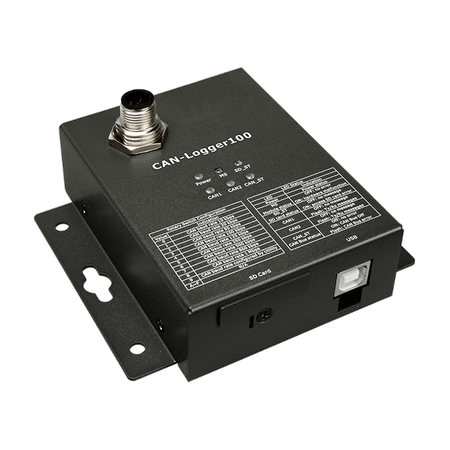

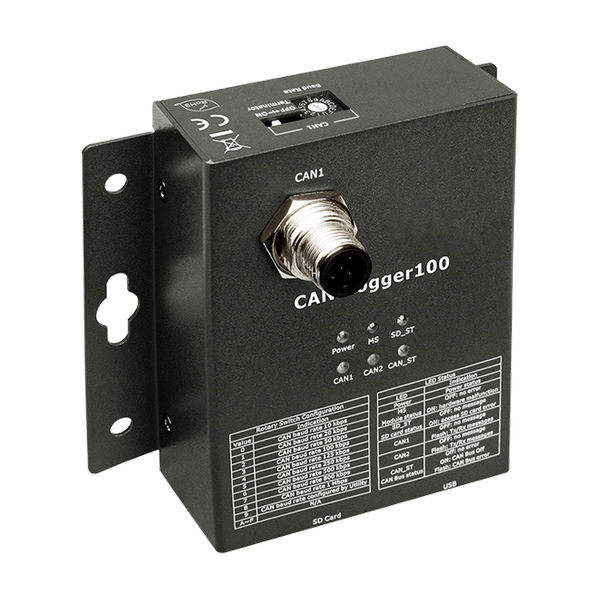

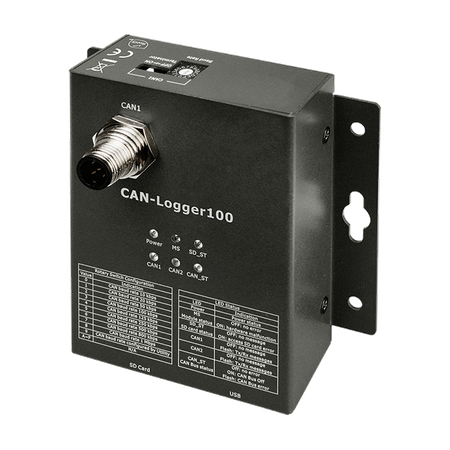

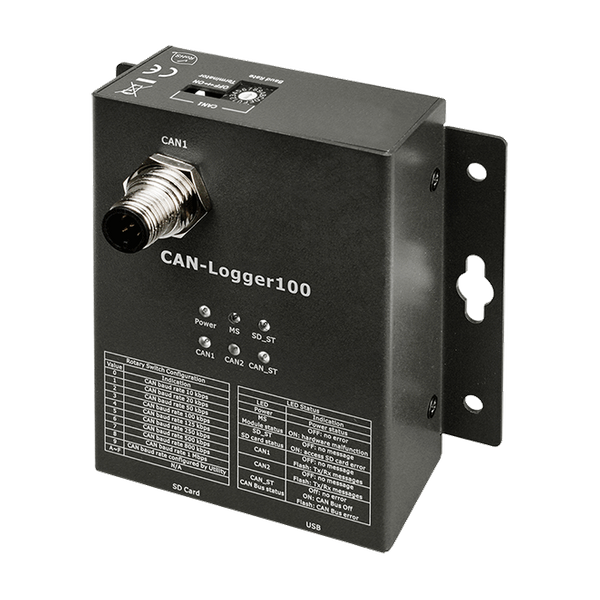

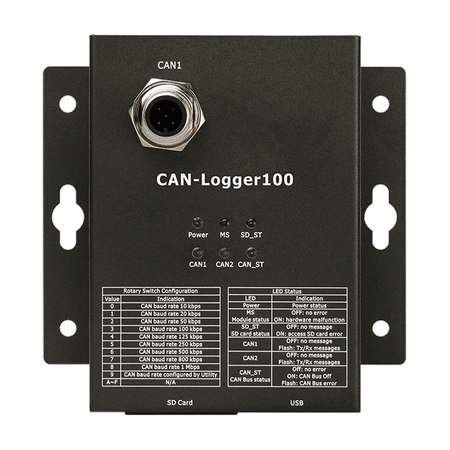

Name: CAN-Logger100
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Kompatybilny ze specyfikacją CAN 2.0 części A i B
2500 Vrms izolacja fotokopulera po stronie CAN
W pełni zgodny ze standardem ISO 11898-2
Obsługuje konfigurację filtra akceptacji CAN bus
Maks. przepływ danych CAN dla pojedynczego kanału to 15000 fps
Programowalna prędkość transmisji CAN bus od 10 kbps do 1 Mbps
Kompatybilność z USB 2.0 High Speed
Obsługuje pamięć flash typu SDHC od 4 do 32 GB do zapisywania wiadomości CAN
Wbudowany jumper dla rezystora końcowego 120 Ω po stronie CAN
Zasilanie z portu USB lub CAN
3 kV izolacja galwaniczna dla portu CAN
Zapewnia narzędzie konfiguracyjne do transmisji/odbierania wiadomości CAN

Wprowadzenie

Urządzenia CAN-Logger100 to wysokowydajne inteligentne rejestratory danych CAN bus z jednym/dwoma portami CAN, które umożliwiają łatwiejsze i szybsze zbieranie i przetwarzanie danych w sieci CAN bus. Potężny procesor urządzeń CAN-Logger zapewnia dokładne znaczniki czasu dla każdej wiadomości CAN i obsługuje nośniki pamięci, takie jak flash typu SD lub SDHC, do zapisywania tych wiadomości CAN, co jest przydatne do analizy i diagnostyki sieci CAN Bus. Urządzenia CAN-Logger korzystają ze standardowego sterownika USB HID systemu Windows.

Zastosowania

Systemy sterowania
Automatyka budynków
Automatyka przemysłowa
Rozproszone zbieranie danych

Parametry techniczne:

Product Range:	CAN Bus
Data Logger
Data Logger: Trigger:	Log continuously
Data Logger: Time Stamp:	10 us
Data Logger: Storage Media:	SDHC type flash – support 4 to 32 GB
Data Logger: File Format:	Binary
Data Logger: Configuration:	Utility tool
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Module status , 1 x SD status , 3 x CAN status
USB
USB: Specification:	USB 2.0 High Speed
USB: Transfer Speed:	480 Mbit/s, High Speed mode
USB: Connector:	1 x USB (Type B) (Utility port)
USB: Driver:	Built-in Windows 7/8.1/10
CAN
CAN: Porty:	1
CAN: Baud Rate:	10 k ~ 1 M bps
CAN: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for photocoupler
CAN: Terminal Resistor:	DIP switch for the 120 Ω terminal resistor
CAN: Specification:	ISO-11898-2, CAN 2.0A and CAN 2.0B
CAN: Filter:	Yes
CAN: Pin Assignment:	1 x 5-Pin male M12
CAN: Data Flow:	15000 fps for Rx
Power
Power: Input Range:	+10 VDC ~ +30 VDC or USB power delivery
Power: Consumption:	2.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 x 102 x 44 (W x L x H)
Mechanical: Installation:	Wall mount
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
