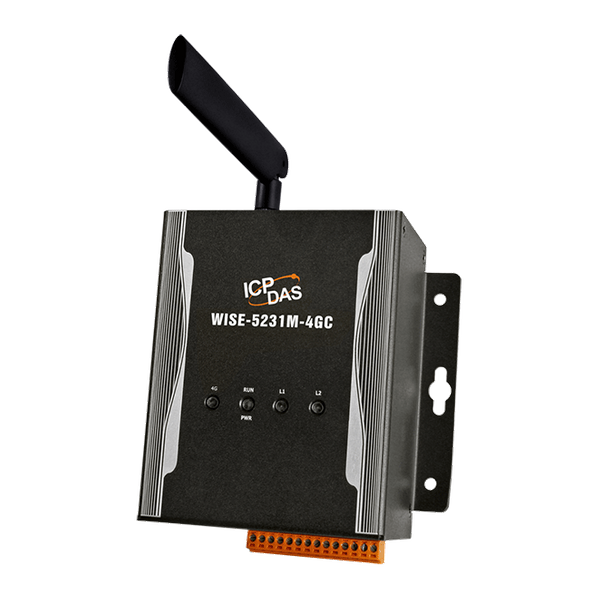

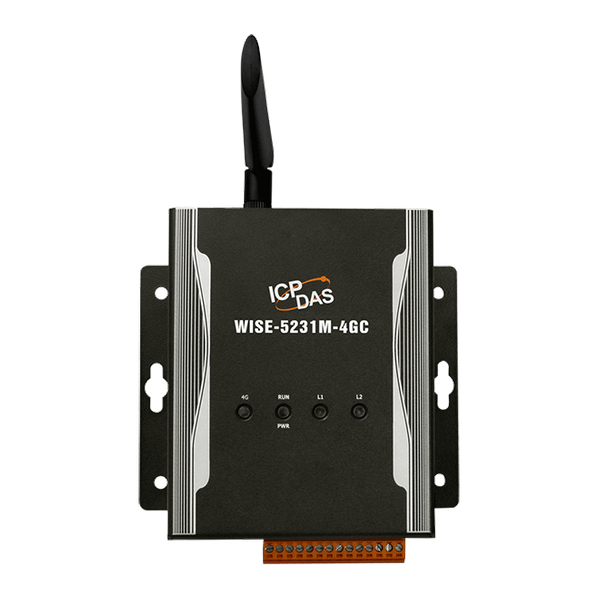

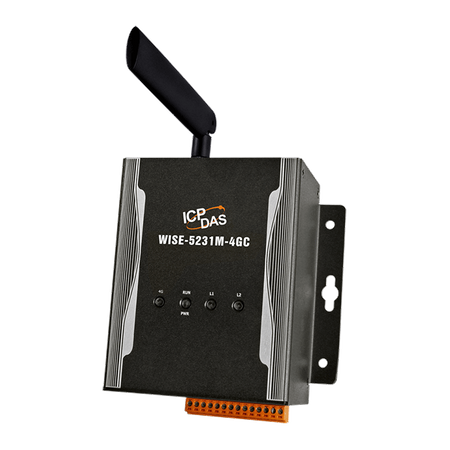

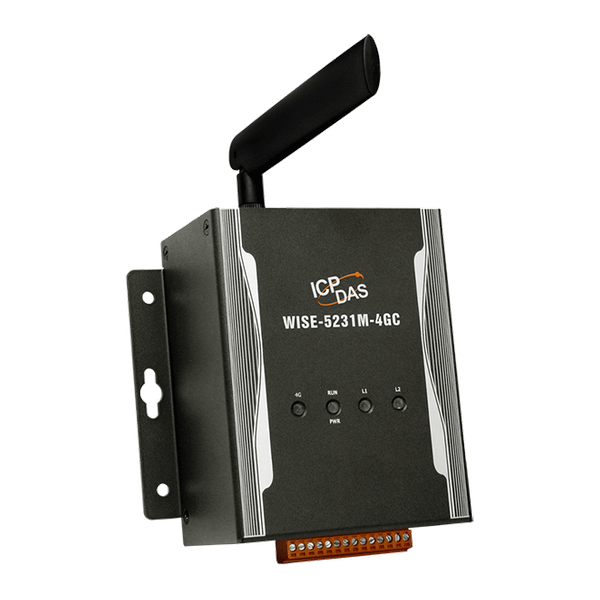

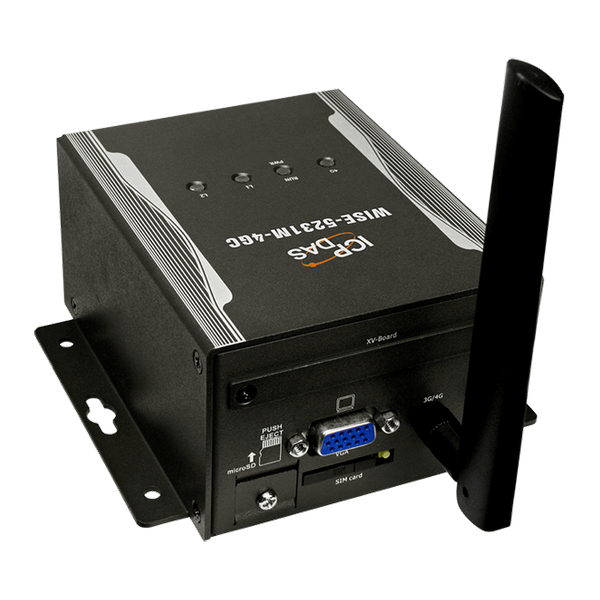

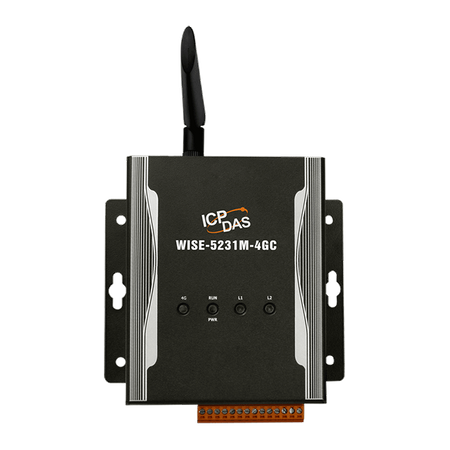

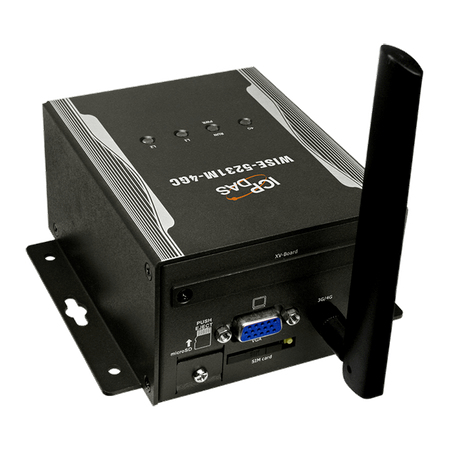

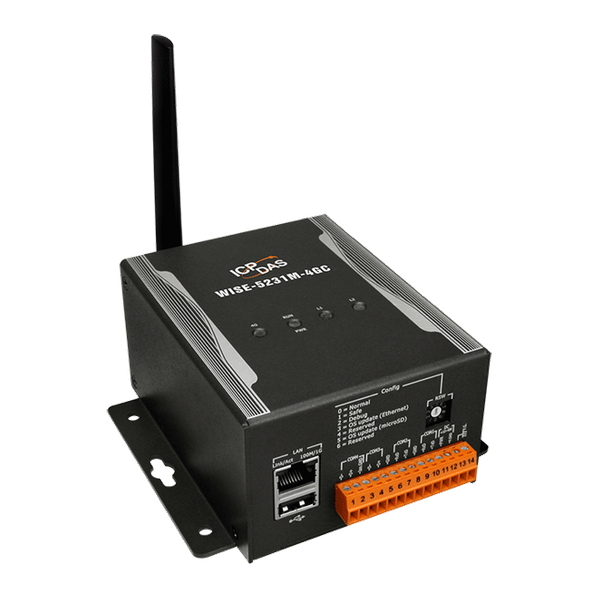

Name: WISE-5231M-4GC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Bez programowania, strony WWW dostępne do edycji logiki sterowania.
Możliwość wykonywania reguł logicznych IF-THEN-ELSE.
Obsługa płyt XV-board.
Obsługa modułów DCON lub Modbus RTU Slave (do 32, COM3 i COM4 mogą indywidualnie połączyć się z maks. 16 modułami).
Obsługa modułów Modbus TCP Slave (do 16).
Obsługa funkcji timera i harmonogramu.
Obsługa rejestratora danych i funkcji wysyłania plików danych.
Funkcja aktywnego przesyłania danych I/O w czasie rzeczywistym.
Obsługa poleceń CGI dla kamer IP i urządzeń sieciowych.
Obsługa protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
Obsługa wysyłania wiadomości w czasie rzeczywistym przez LINE, SMS i Email.
Obsługa połączenia z platformą IoT Cloud (Microsoft Azure i IBM Bluemix).
Obsługa oprogramowania zarządzającego IoTstar Cloud.
Obsługa komunikacji bezprzewodowej 4G/3G. (Pasmo częstotliwości dla Chin)

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowana przez ICP DAS, która działa jako jednostki sterujące do zdalnej kontroli logiki i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs strony WWW, który umożliwia użytkownikom wdrażanie logiki sterowania IF-THEN-ELSE za pomocą kilku kliknięć; programowanie nie jest wymagane. Dzięki wbudowanemu silnikowi logiki IF-THEN-ELSE, WISE może stabilnie i efektywnie realizować logikę automatyzacji, a także zapewniać operacje matematyczne, funkcje harmonogramu i wysyłania alarmowych wiadomości email.

WISE oferuje wsparcie w zakresie połączenia z modułami I/O, rejestracji danych I/O oraz integracji z platformami IoT. Umożliwia połączenie z płytami XV-board, modułami DCON I/O, oraz modulami Modbus TCP/RTU Slave. Szeroki wybór opcji pozwala na elastyczność w integracji modułów I/O, aby sprostać wymaganiom różnych zastosowań. WISE zapewnia klienta MQTT, który może bezpośrednio łączyć się z głównymi publicznymi platformami IoT Cloud (takimi jak Microsoft Azure czy IBM Bluemix) i MQTT Brokerem. WISE oferuje również dobrze przemyślane funkcje poleceń CGI do integracji z kamerą IP dla aplikacji kontroli dostępu. Na podstawie możliwości połączenia z modułami I/O, inteligentnej kontroli logicznej, rejestracji danych i obsługi różnych protokołów komunikacyjnych (SNMP, MQTT i Modbus TCP/RTU), WISE może pomóc systemom IT/MIS/MES/SCADA w zarządzaniu modułami I/O i sensorami w aplikacjach takich jak monitorowanie bezzałogowych pomieszczeń, inteligentne fabryki i monitorowanie środowiska. WISE to nie tylko koncentrator modułów I/O i sensorów, ale także brama do przesyłania danych z sensorów na platformę IoT Cloud. Wszystko to sprawia, że WISE jest najlepszym wyborem w erze IoT.

Zastosowania

Automatyka budynkowa, automatyka fabryczna, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie sprzętu itp.

Parametry techniczne:

Product Range:	Edge Controller
Software
Software: Protocol:	• Modbus TCP & Modbus RTU , • FTP Client & Server , • SNMP & SNMP Trap , • MQTT Client (Message Publish & Subscribe; non-SSL & SSL) , • CGI Command (Sending & Receiving) , • Active I/O (Modbus TCP Master/MQTT Publish/SNMP Trap) , • DDNS
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (Unlimited rule supported) , • I/O channel monitoring and control , • Timer operation (Unlimited set supported) , • Schedule operation (More Powerful; Unlimited set supported) , • Data Logger operation (Unlimited set supported) , • Internal Register operation (100 set supported) , • Recipe operation (Unlimited set supported) , • Instant message sending function (LINE Notify) , • non-SSL & SSL Email sending function , • SMS message sending function , • SNTP Time Synchronization
Software: IoT Service Integration:	• ICP DAS IoTstar IoT Cloud Management Software , • Microsoft Azure IoT Cloud platform , • IBM Bluemix IoT Cloud platform
Moduł CPU
CPU Module: CPU:	32-bit ARM CPU (1.0 GHz)
CPU Module: Storage Expansion:	Built-in one 4 GB microSD card (support up to 32 GB microSDHC card)
Wskaźniki LED
LED Indicators: Status:	1 x Power/Running , 1 x Modem Status , 1 x Mobile Network Status
System 2G
System 2G: Pasmo częstotliwości:	GSM: 850/900/1800/1900 MHz
2G System: GPRS Connectivity:	GPRS class 12/10; GPRS station class B
3G System
3G System: Data Transmission Rate:	DC-HSPA+ Download: Max. 42 Mbps; Upload: Max. 5.76 Mbps , TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max. 2.2 Mbps , CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max. 5.4 Mbps
3G System: Frequency Band:	WCDMA 900/2100 MHz;TD-SCDMA 1900/2100 MHz; CDMA2000 (BC0) 800 MHz
system 4G
System 4G: Szybkość transmisji danych:	Download: Max. 100 Mbps; Upload: Max. 50 Mbps
4G System: Pasmo częstotliwości:	FDD LTE: B1/B3/B8 MHz; TDD LTE: B38/B39/B40/B41 MHz.
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
I/O Expansion: Remote Module Support:	I-7000/M-7000/tM/DL/LC/SC/IR Series Module , WISE-7100/(P)ET-7000/WF-2000 Series Module , Modbus RTU Slave Module , Modbus TCP Slave Module
I/O Expansion: IP Camera:	iCAM Series Module
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	COM 1: Reserved , COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. , COM 3: RS-485 (Data+, Data-), non-isolated, Speed: 115200 bps max. , COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max.
Power
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	6.5W
Mechaniczny
Mechanical: Dimensions (mm):	117 × 126 × 58 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
