Główne cechy
- Obsługuje konwersję prędkości transmisji baud
- Obsługuje konwersję protokołów Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer WWW dla łatwej konfiguracji (HTTP)
- Bufor odczytu zapewnia szybszą odpowiedź
Wprowadzenie

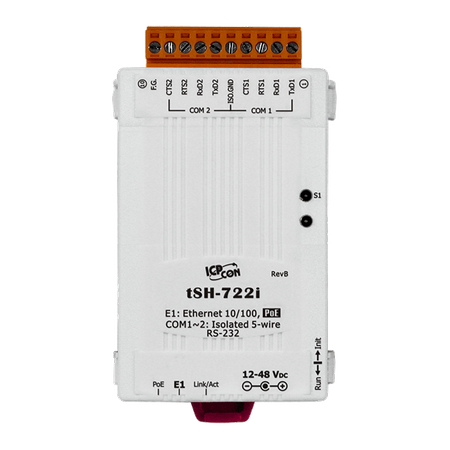

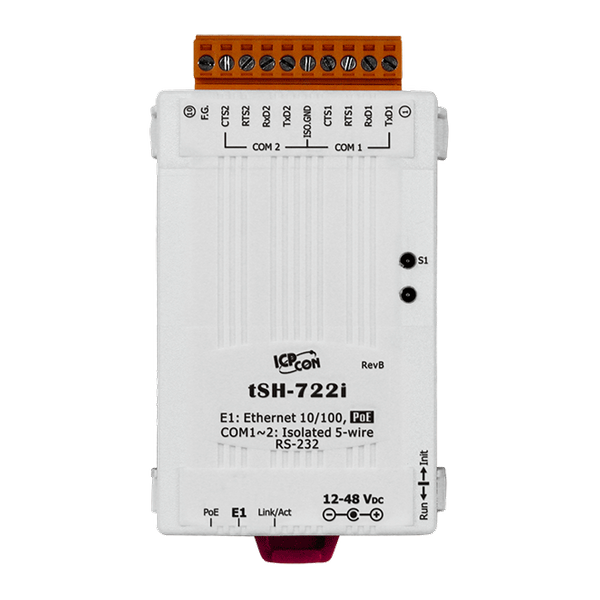

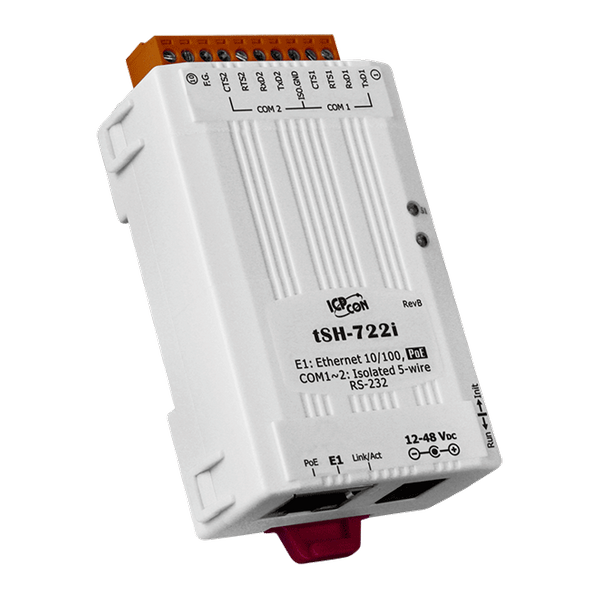

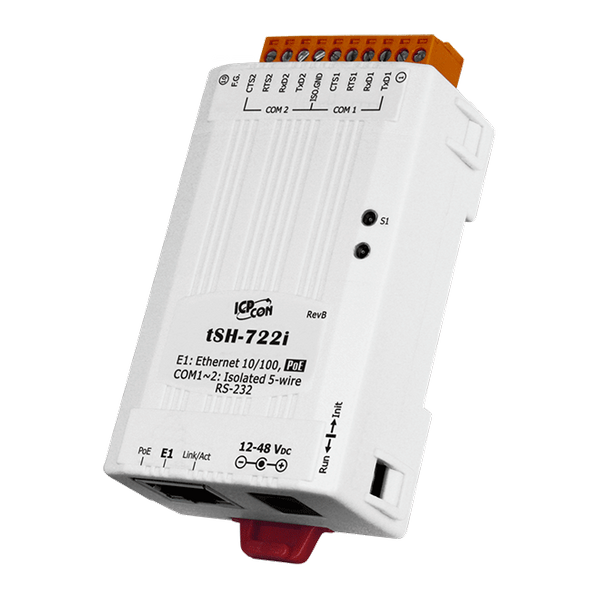

Moduł tSH-700 to dzielnik/konwerter portów szeregowych oferujący szereg funkcji, w tym "Konwersja prędkości Baud", "Konwersja Modbus RTU/ASCII", "Dwóch masterów na jednym slave'ie" oraz "Funkcję buforowania odczytu".
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, bez konieczności używania poleceń konsoli.
Konwersja prędkości Baud:
Ta funkcja umożliwia jednemu urządzeniu master komunikację z urządzeniami slave używającymi różnych prędkości baud oraz formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia jednemu urządzeniu master Modbus RTU/ASCII komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości baud oraz formatów danych.
Dwóch masterów na jednym slave'ie (tylko dla serii tSH-73x):
Ta funkcja umożliwia dwóm urządzeniom master podłączonym do różnych portów szeregowych współdzielenie urządzeń slave.
Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave, usuwając zduplikowane zapytania, gdy dwa urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, bez konieczności używania poleceń konsoli.
Konwersja prędkości Baud:
Ta funkcja umożliwia jednemu urządzeniu master komunikację z urządzeniami slave używającymi różnych prędkości baud oraz formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia jednemu urządzeniu master Modbus RTU/ASCII komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości baud oraz formatów danych.
Dwóch masterów na jednym slave'ie (tylko dla serii tSH-73x):
Ta funkcja umożliwia dwóm urządzeniom master podłączonym do różnych portów szeregowych współdzielenie urządzeń slave.
Uwaga: Zaleca się ustawienie dużej wartości czasu oczekiwania i interwału skanowania na dwóch urządzeniach master, ponieważ port slave ma teraz podwójne obciążenie
Funkcja buforowania odczytu:Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave, usuwając zduplikowane zapytania, gdy dwa urządzenia master żądają tych samych informacji.
Zastosowania
Automatyka przemysłowa, budynków i domów, Zdalna diagnostyka i zarządzanie, Monitorowanie energii słonecznej
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 2 x 3-wire RS-232 (1000VDC Power Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
