Główne cechy
- Obsługuje standard M-Bus: EN-13757, CJ/T -188
- Obsługuje funkcje Modbus RTU kod 0x03 i 0x04 do odczytu danych z liczników
- Obsługuje do 100 urządzeń M-Bus
- Ochrona przed przeciążeniem M-Bus
- Ochrona przed zwarciem na M-Bus
- Aktualizacja firmware z portu szeregowego
Wprowadzenie

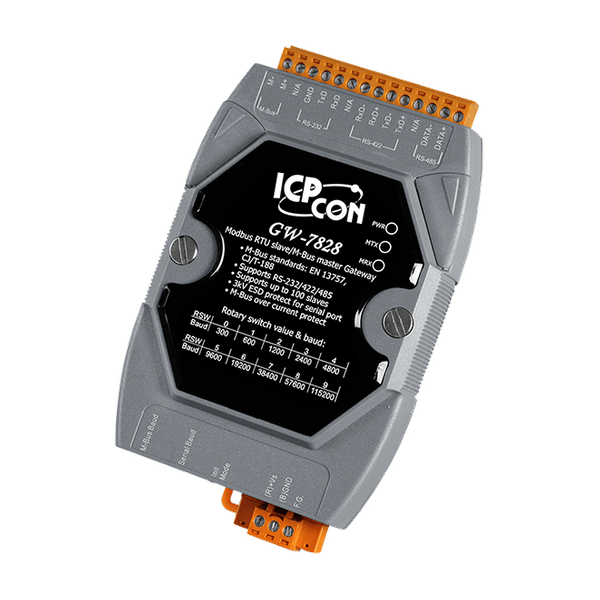

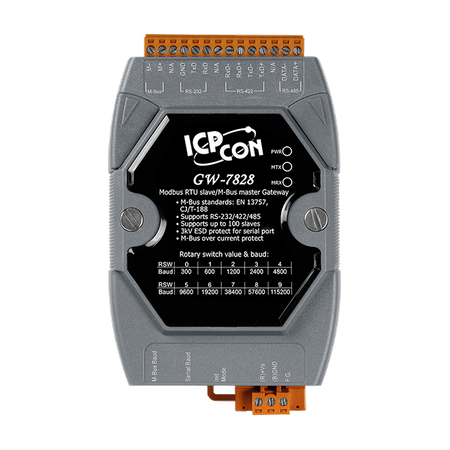

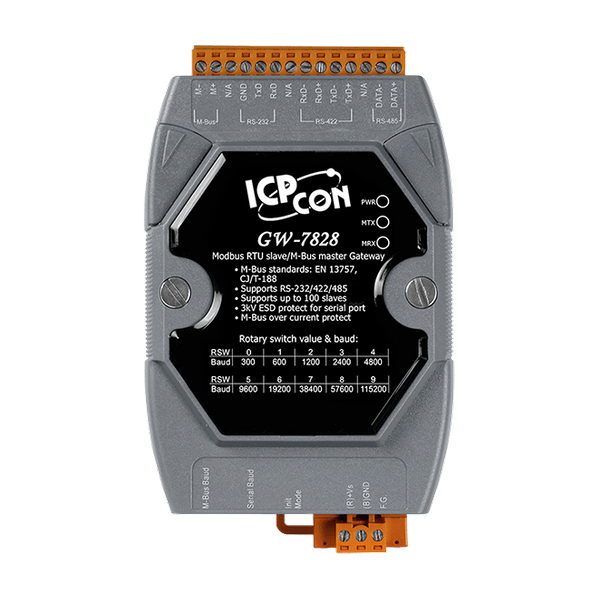

M-Bus ("Meter-Bus") to standard zdalnego odczytu liczników. Jest używany do większości typów liczników zużycia, jak również do różnych czujników i siłowników. GW-7828 jest specjalnie zaprojektowany dla urządzeń podrzędnych M-Bus. Oferuje komunikację Modbus RTU za pośrednictwem trzech rodzajów interfejsów: RS-232, RS-422 i RS-485. Na sprzęcie GW-7828 znajdują się dwa przełączniki obrotowe do ustawiania prędkości transmisji portów szeregowych i portów M-Bus. GW-7828 obsługuje kody funkcji Modbus RTU 0x03 i 0x04 do odczytu danych liczników M-Bus. Dzięki temu projektowi łatwo jest komunikować się z każdym standardowym urządzeniem podrzędnym M-Bus.
Zastosowania
M-Bus (Meter-Bus) to magistrala zoptymalizowana do odczytu instrumentów pomiarowych, takich jak: liczniki energii, liczniki wody ciepłej i zimnej, liczniki gazu, czujniki ciśnienia, czujniki i siłowniki itp.
Parametry techniczne:
| Product Range: | M-Bus |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
1 x RS-422 (can't be used simultaneously) ,
1 x RS-485 |
| Porty COM: Szybkość transmisji: | 300 ~ 115200 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
M-Bus | |
| M-Bus: Baud Rate: | 300 bps ~ 2400 bps |
| M-Bus: Data Bit: | 5, 6, 7, 8 |
| M-Bus: Stop Bit: | 1, 2 |
| M-Bus: Parity: | None, Even, Odd, Space, Mark |
| M-Bus: Isolation: | 3750 Vrms for photo-couple |
| M-Bus: Current Protection: | short-circuit protection |
Power | |
| Power: Consumption: | 1.8 W @ 24 VDC (with 1 slave device) ,
11.8 W @ 24 VDC (with 100 slave devices) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 122 x 33 (W x L x D) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +60°C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
