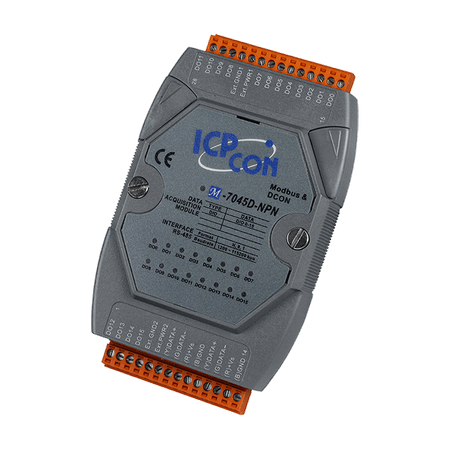

Name: M-7045D-NPN-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wyjście cyfrowe typu „sink” z ochroną przed przeciążeniem
Ustawienia wartości startowych i bezpiecznych
Ochrona przed zwarciem
Ochrona przed przeciążeniem i przepięciami
Wbudowany podwójny watchdog

Wprowadzenie

Seria M-7045 oferuje 16 kanałów wyjściowych cyfrowych, z których każdy charakteryzuje się izolacją fotokopplera. Model M-7045 obsługuje wyjście typu „source”, podczas gdy M-7045-NPN obsługuje wyjście typu „sink”. Oba modele są wyposażone w ochronę przed zwarciem. Model M-7045D/M-7045D-NPN posiada 16 wskaźników LED do monitorowania statusu kanałów.

Model M-7045(D)/M-7045(D)-NPN obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania. Dostępne są również opcje konfigurowania wartości początkowych i bezpiecznych. Standardowe są ochrona przed wyładowaniami elektrostatycznymi (ESD) 4 kV, ochrona przed szybkim przetwarzaniem impulsów elektrycznych (EFT) 4 kV, ochrona przed przepięciami 3 kV na wejściu zasilania oraz izolacja między modułami 3750 VDC, a wszystkie specyfikacje sprzętowe są takie same jak w modelach I-7045(D)/I-7045(D)-NPN.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for the 16 DO channels and Power, , ±2 kV for the RS-485 Port
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x Digital Output
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	700 mA/Channel
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.2 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
