Główne cechy
• Obsługa protokołów OPC UA Server / Client oraz MQTT Client
• Obsługa RESTful API za pośrednictwem HTTP i HTTPS
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Skaling sygnału analogowego
• Ustawienia reguł logiki: IF, THEN, ELSE
• Harmonogram: wykonywanie ustalonych reguł w określonym czasie
• Log zdarzeń: Rejestracja zmian I/O w celu śledzenia urządzenia
• Obsługa oprogramowania zarządzającego w chmurze IoTstar
• Wbudowany serwer WWW zapewniający interfejs użytkownika
• Kanały I/O: 10x AI, 3x DO
• Przełącznik Ethernet z dwoma portami dla topologii daisy-chain
• Zgodność z IEEE 802.3af (PoE)
Wprowadzenie

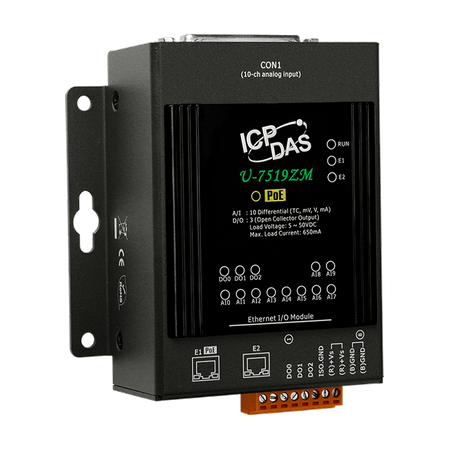

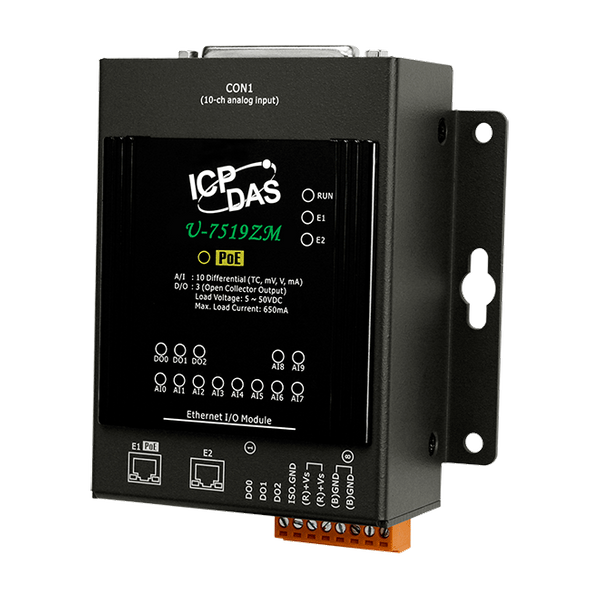

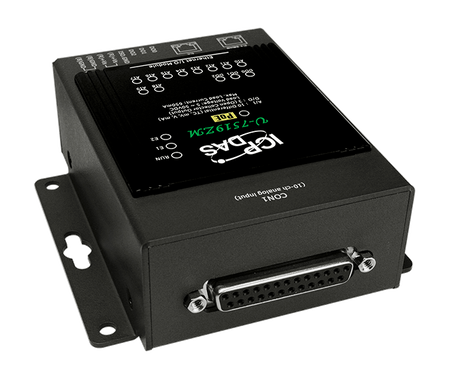

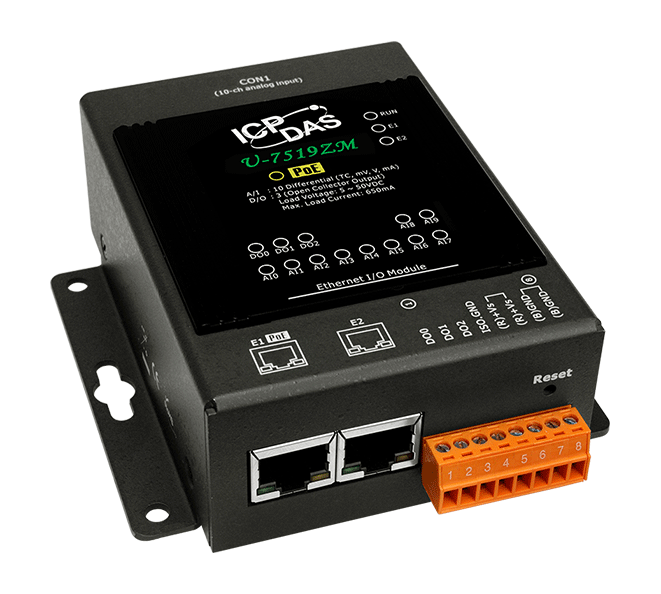

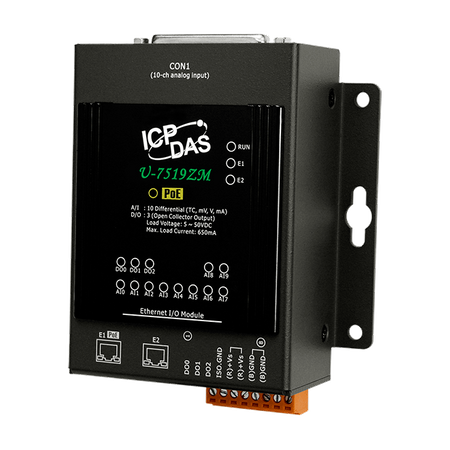

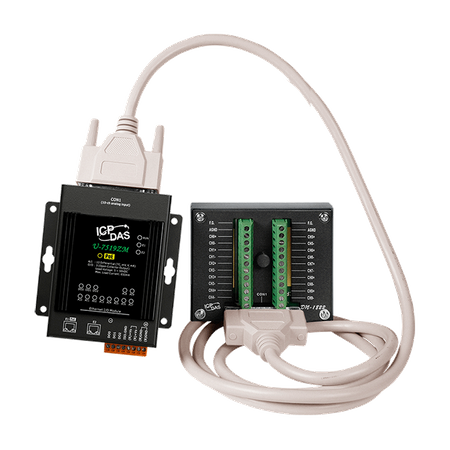

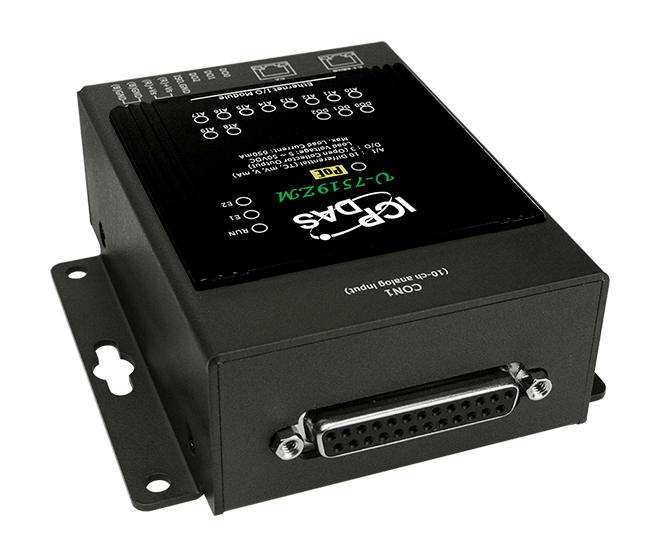

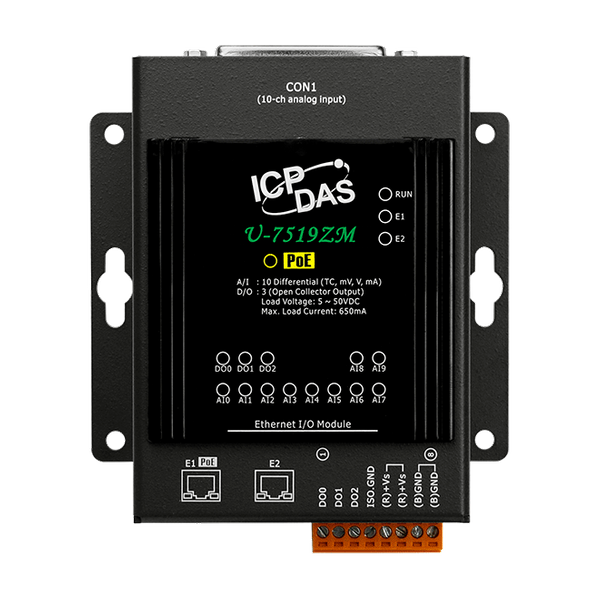

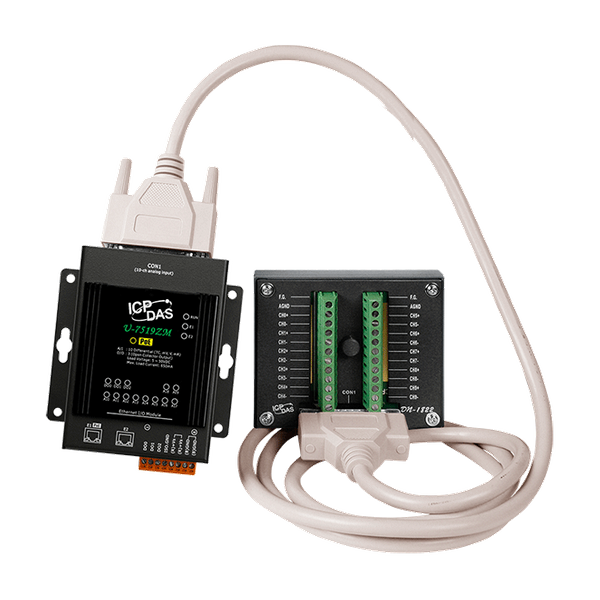

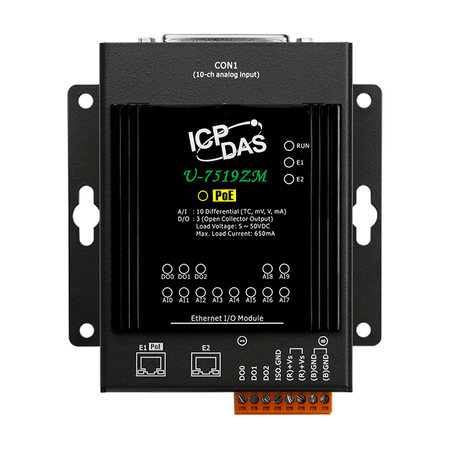

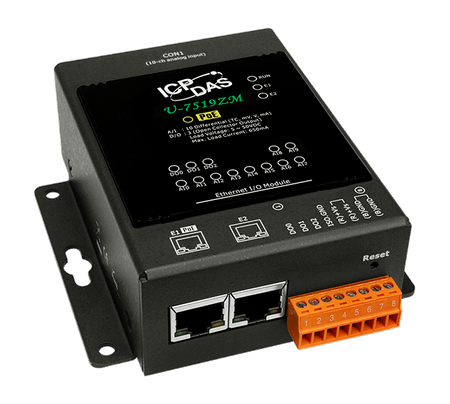

U-7519ZM/S2 to moduł UA I/O, który oferuje 3 kanały wyjściowe cyfrowe i 10 kanałów wejściowych analogowych. Wbudowany przełącznik Ethernet z dwoma portami umożliwia realizację topologii daisy-chain. Okablowanie jest znacznie łatwiejsze i pozwala zmniejszyć całkowity koszt okablowania i przełączników. U-7519ZM przestrzega specyfikacji Power over Ethernet (PoE) zgodnej z IEEE 802.3af (klasa 2). Pozwala to na zasilanie z sieci PoE za pomocą par Ethernetowych. Ta funkcja zapewnia większą elastyczność i efektywność, upraszcza projektowanie systemu, oszczędza miejsce oraz redukuje liczbę przewodów i gniazdek zasilania. Moduł zapewnia interfejs Web UI do konfigurowania, kontrolowania i monitorowania modułów, połączeń i statusu I/O za pomocą przeglądarki internetowej. Jest to proste, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej moduł UA I/O obsługuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (możliwość jednoczesnego wykonywania wszystkich komunikacji). Użytkownicy mogą wybrać tryb sieciowy w zależności od potrzeb. Moduł pozwala na przesyłanie wartości wbudowanych kanałów I/O do systemu chmurowego lub kontrolnego w terenie w celu ich wyświetlania, analizy lub strategii. Obsługa skalingu sygnałów analogowych umożliwia przekształcenie sygnałów w bardziej czytelne wartości. Obsługuje ustawienia reguł logiki IF, THEN, ELSE, co pozwala na definiowanie warunków i działań dla I/O i punktów wirtualnych; zapewnia funkcję harmonogramu do wykonywania ustalonych reguł w określonym czasie; oraz obsługuje funkcję RESTful API, do odczytu/zapisu I/O i punktów wirtualnych za pośrednictwem HTTP lub HTTPS.
Zastosowania
Kliknij, aby zobaczyć wprowadzenie do serii modułów OPC UA I/O.
Parametry techniczne:
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 (Differential) |
| Wejście analogowe: Typ: | Voltage, Current, Thermocouple |
| Analog Input: Stable and Consistent Temperature Output: | Yes |
| Wejście analogowe: Zakres: | ±15 mV, ±50 mV, ±100 mV, ±150 mV, ,
±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V ,
±20 mA, 0 to 20 mA, 4 to 20 mA ,
(Requires Optional External 125 Ω ,
Resistor) Thermocouple (J, K, T, E, R, S, ,
B, N, C, L, M, and LDIN43710) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR or better |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Sample/Sec. (Total) |
| Analog Input: Input Impedance: | > 300 kΩ |
| Analog Input: Common Mode Rejection: | 86 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Zero Drift: | ±0.5 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.6 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 114 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
